Jak zajistí návrh kulového ventilu těsné těsnění?

Kallové ventily jsou známé svou schopností poskytovat spolehlivé a těsné těsnění, což je nezbytné v široké škále průmyslových a obytných aplikací. Jejich jedinečný design nejen zajišťuje efektivní řízení toku, ale také minimalizuje riziko úniků. Pojďme se ponořit do toho, jak design akulový ventildosáhne této úrovně přesnosti utěsnění.

Klíčové komponenty designu kulového ventilu

Abychom porozuměli těsnicím mechanismu, je důležité prozkoumat klíčové komponenty kulového ventilu:

- Míč: Sférická složka s otvorem (vrt) přes jeho střed, což umožňuje tekutině proudit při zarovnání s potrubím.

- Sedadla: Obvykle vyrobená z měkkých materiálů, jako je teflon (PTFE) nebo elastomery, sedadla poskytují těsnicí plochu míče.

- Tělo: Pouzdro ventilu, které obsahuje a chrání vnitřní komponenty.

- STEM: Připojí míč s pohonem nebo držadlem a umožňuje rotaci.

- Těsnění a těsnění: Ujistěte se, že kolem stonku nebo mezi složkami ventilu se ujistěte, že nedochází k úniku.

Jak kuličkový ventil dosahuje těsného těsnění

1. přesné obrábění míče

Míč v akulový ventilje přesně obrobeno pro dosažení hladkého a jednotného povrchu. Tím je zajištěno, že když je ventil uzavřen, povrch koule dokonale vyrovná se sedadly a vytváří těsné těsnění.

- Úplný kontakt: Sférický tvar zajišťuje úplný kontakt se sedadly a eliminuje mezery.

- Požadavek na nízký točivý moment: Dobře zamořená koule snižuje tření, což umožňuje ventilu pevně utěšit s minimálním úsilím.

2. mechanismus sezení

Sedadla v kulovém ventilu jsou navržena tak, aby se při uzavření ventilu mírně stlačila a vytvořila těsné těsnění.

- Měkká sedadla: Materiály jako PTFE se mírně pod tlakem deformují a vyplňují jakékoli drobné nepravidelnosti na povrchu míče.

- Sedadla na zatížení jara: V některých návrzích tlačí prameny sedadla proti míči a udržují těsnění i při kolísajících tlacích.

3. Plovoucí design míče

Mnoho kulových ventilů má plovoucí design koule, kde míč není pevný, ale držen na místě sedadly.

- Self-úpravy: Plovoucí koule je tlačena proti sedadlu po proudu tlakem tekutiny a zvyšuje těsnění.

- Efektivní pod tlakem: Tento design zajišťuje těsné těsnění i ve vysokotlakých systémech.

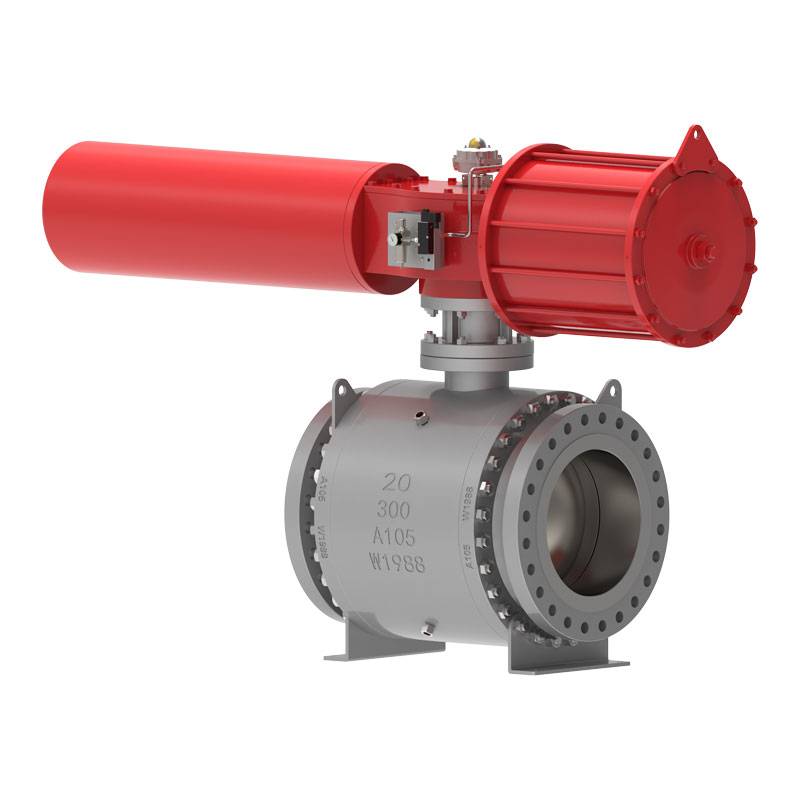

4.. Konstrukce míče namontovaná na Trunnionu

U větších nebo vysokotlakých kuličkových ventilů se používá konstrukce namontovaná na troskách. Míč je ukotven v horní a dolní části a snižuje napětí na sedadlech.

- Snížené opotřebení: Opravená koule minimalizuje deformaci sedadla a zajišťuje v průběhu času konzistentní těsnění.

- Duální těsnění: Sedadla proti proudu i po proudu udržují kontakt s míčem a poskytují přidanou vrstvu utěsnění.

5. Těsnění stonku

Aby se zabránilo únikům kolem stonku, kulové ventily zahrnují:

- O-kroužky a balení: Flexibilní materiály, které tvoří těsnění kolem stonku.

- Návrh anti-Blowoutu: Zajišťuje, že stonek zůstává bezpečně na místě a udržuje těsnění i za extrémních podmínek.

Výhody těsného těsnění v kulových ventilech

- Prevence úniku: Zajišťuje žádnou ztrátu tekutiny, zvýšení účinnosti a bezpečnosti.

- všestrannost: zpracovává celou řadu médií, včetně plynů, kapalin a kalů.

- Trvanlivost: Odolná vůči opotřebení a udržování pevného těsnění po delší dobu.

Aplikace těží z těsných těsnění

Schopnost kulových ventilů poskytovat těsné těsnění je ideální pro:

- Vysokotlaké potrubí.

- nebezpečný nebo korozivní transport médií.

- Kritické aplikace v průmyslových odvětvích, jako je ropa a plyn, zpracování chemikálií a léčiva.
