Jak škrticí klapkový ventil s přírubou s prodlouženým vřetenem řeší provozní bariéry pro zakopané a izolované průmyslové potrubní systémy?

1. Kompletní konstrukční složení a základní princip práce

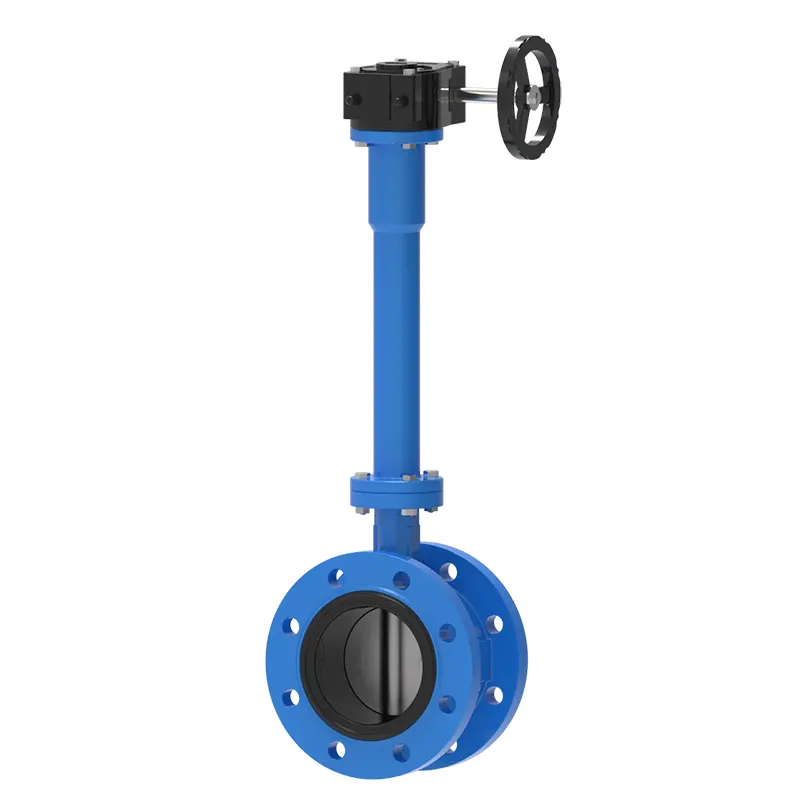

1.1 Uspořádání rozdělených součástí příruby, prodlouženého vřetene a ozubeného převodu

Tři základní funkční moduly tvoří celé tělo ventilu, z nichž každý zajišťuje nezávislé připojení potrubí, přenos točivého momentu a regulaci průtoku. Těleso ventilu s dvojitou přírubou má tvar celoplošného šroubového spojení, které tvoří tuhé těsnicí spoje s odpovídajícími potrubními přírubami, čímž se zabrání riziku úniku média způsobeného volným sevřením destičkových ventilů při dlouhodobém kolísání tlaku. Prodloužená sestava vřetene je nejvíce odlišná část ve srovnání s běžnými klapkovými ventily, která prodlužuje ovládací kolo převodovky na přístupnou zem nebo platformu zařízení a odděluje provozní polohu od zakopané nebo izolované části těla ventilu.

Šneková převodovka nainstalovaná na horní části prodlouženého dříku převádí velký kroutící moment potřebný pro otáčení kotouče o velkém průměru na lehkou ovládací sílu ručního kola, což účinně snižuje fyzickou náročnost obsluhy. Uvnitř převodovky může přesná struktura záběru šneku a šnekového kola uzamknout disk v jakémkoli úhlu otevření bez pomocných polohovacích přípravků, čímž se dosáhne stabilního stavu regulace průtoku pro dlouhodobý provoz potrubí. Všechny části převodovky uvnitř prodlouženého představce mají integrované drážkové spojení, které zajišťuje synchronní otáčení mezi ozubeným kolem ručního kola a vnitřním kotoučem motýlka bez prokluzu převodovky po tisících cyklů otevírání a zavírání.

• Pevné spojení s dvojitou přírubou zlepšuje celkovou stabilitu těsnění při kolísání tlaku
• Přizpůsobitelný prodloužený dřík přenáší operační bod mimo zakopanou/izolovanou oblast
• Šneková redukce snižuje provozní moment pro regulaci potrubí velkého kalibru
• Integrovaná struktura dříku eliminuje riziko selhání převodovky

1.2 Střední zachycování a mechanismus regulace toku

Kruhová klapka upevněná na spodním konci prodlouženého dříku se otáčí o 90 stupňů kolem svislé středové osy pro úplné otevření, částečné škrcení a úplné uzavření průřezu potrubí. Když se kotouč otáčí rovnoběžně se směrem proudění média, potrubí tvoří průchod bez překážek; při otáčení kolmo ke směru proudění vnější okraj kotouče těsně přiléhá k elastickému těsnícímu kroužku uvnitř tělesa ventilu, aby bylo dosaženo nulového úniku kapaliny, plynu a směsných médií. Převodovka s úhlovou stupnicí dokáže přesně nastavit úhel natočení kotouče v rozmezí 0-90 stupňů, čímž realizuje plynulou lineární regulaci průtoku namísto pouze dvoustavového ovládání spínačů jednoduchých klikových ventilů.

Prodloužené vřeteno je vybaveno vícevrstvými těsnícími prvky ucpávky na spoji tělesa ventilu a prodloužené objímky, které zabraňují prosakování média potrubí vzhůru podél mezery vřetene do oblasti pohonu ozubeného kola, čímž nedochází k rezivění ozubeného kola a znečištění provozních částí médiem. Sada ucpávky může být vyměněna bez demontáže celého ventilu z potrubí při pozdější údržbě, což výrazně zjednodušuje opravy na místě zakopaných ventilů, které se obtížně demontují.

2. Normy pro shodu materiálů pro součásti těla, vřetene a těsnění

2.1 Klasifikace materiálu těla ventilu a disku pro různá prostředí médií

Výběr jakosti materiálu přímo určuje dlouhodobý stabilní provozní cyklus ventilu za specifických teplotních a korozních podmínek. Těleso ventilu z tvárné litiny s epoxidovým povlakem je široce používáno v komunálních vodovodních, protipožárních a chladicích vodovodních potrubích, s dobrou odolností proti erozi neutrálního vodního média a nízkou obtížností při výrobě. Tělo WCB z uhlíkové oceli je vhodné pro vysokoteplotní potrubí pro dopravu páry a oleje, udržuje stabilní mechanickou pevnost při střední teplotě až do 425 ℃. Těleso CF8/CF8M z nerezové oceli se hodí pro chemická acidobazická smíšená média a pobřežní vodní potrubí obsahující sůl, odolává důlkové korozi způsobené chloridovými ionty.

Materiál motýlkového kotouče musí být v souladu se stupněm odolnosti vůči korozi těla ventilu, aby se zabránilo elektrochemické korozi mezi různými kovovými kontaktními povrchy. Překryvný kotouč z nerezové oceli je konfigurován pro pracovní podmínky s korozivním prostředím, zatímco kotouč z bronzové slitiny je vybrán pro potrubí cirkulující mořskou vodu, aby se zabránilo adhezi mořských organismů a poškození elektrolytickou korozí. Všechny kovové odlitky procházejí po tváření úpravou pro odlehčení pnutí, aby se eliminovalo vnitřní deformační napětí vznikající během odlévání, čímž se zabránilo praskání tělesa ventilu při střídání studeného a horkého prostředí.

2.2 Normy vnitřního materiálu převodovky s prodlouženým vřetenem a převodovkou

Prodloužený dřík snáší opakované torzní zatížení v dlouhodobých cyklech otevírání a zavírání, takže jsou použity materiály z vysoce pevné nerezové oceli 410 nebo legované oceli 4140 s přísnou kontrolou tvrdosti, aby se zabránilo zadření a zlomení během přenosu točivého momentu. Vnější ochranné pouzdro prodlouženého dříku používá bezešvou ocelovou trubku s antikorozním povlakem, izolující podzemní vlhkost půdy a tepelnou izolaci potrubí před kontaktem s hřídelí jádra pro přenos točivého momentu, což výrazně prodlužuje životnost prodloužené sestavy dříku uložené pod zemí na mnoho let.

Šnekové a šnekové kolo uvnitř převodovky využívá šnekovou strukturu z uhlíkové oceli, která odpovídá slitině bronzu, která tvoří samomazný třecí pár během otáčení v záběru, což snižuje pravidelnou frekvenci údržby maziva. Plášť převodovky používá litou hliníkovou slitinu s nízkou hmotností a silnou oxidační odolností, která nevytváří silnou vrstvu rzi, která by blokovala otáčení ručního kola po dlouhodobém venkovním vystavení nebo umístění do podzemní klenby.

3. Standardní instalační postup pro zakopané a izolované rozvody potrubí

3.1 Předinstalační potrubí a kroky potvrzení parametrů

Před zvednutím a připojením tělesa ventilu musí technici potvrdit tři základní přizpůsobené parametry produktu, aby odpovídaly uspořádání potrubí na místě: skutečná hloubka v zemi nebo tloušťka izolace pro určení požadované prodloužené délky dříku, jmenovitý tlak potrubí pro výběr odpovídající třídy tlaku příruby a typ média, aby zkontrolovali, zda typ disku a těsnicího materiálu splňuje antikorozní požadavky. Neodpovídající délka dříku způsobí, že se ruční kolo ozubeného kola zaboří do podzemní klenby nebo bude zakryto izolací potrubí, čímž ztratí funkčnost; neodpovídající tlaková třída příruby povede k netěsnosti těsnění příruby pod návrhovým tlakem potrubí.

Pečlivě očistěte těsnicí plochu příruby předního a zadního potrubí, odstraňte svařovací strusku, rez a tvrdé částice, aby nedošlo k poškození elastického těsnění při utahování šroubů poškrábáním. Umístěte odpovídající nekovové ploché těsnění mezi dvě skupiny přírub a vyrovnejte všechny otvory pro šrouby příruby vodorovně, abyste zabránili excentrickému vytlačení těsnění způsobenému odsazenou instalací těla ventilu, které po dlouhodobém provozu vytvoří místní únikový kanál.

3.2 Speciální operace pevné ochrany a ochrany dříku zakopaného potrubí

Poté, co je příruba tělesa ventilu zcela přišroubována a upevněna křížovou symetrickou sekvencí utahování, naplňte kolem tělesa ventilu tříděným pískem pro vrstvené zhutnění, přičemž se vyhnete tomu, že velké tvrdé kameny přímo vytlačují plášť ventilu, aby došlo k místní deformaci. Vnější ochranné pouzdro prodlouženého dříku musí být obaleno vodotěsným antikorozním navinutým materiálem od těla ventilu až po platformu pozemního provozu, čímž se zabrání kontaktu podzemních podzemních vod a korozní zeminy s kovovými částmi vřetene. Na broušeném konci dříku je vyhrazen dutý ochranný poklop, který lze otevřít přímo pro ovládání ručního kola bez velkoplošného výkopu zeminy při pozdější kontrole a seřizování.

Pro silně izolované vnitřní potrubí si vyhraďte svislý kanál odpovídající vnějšímu průměru prodlouženého dříku v pozici ovinutí potrubí izolací, neomotávejte tepelně izolační bavlnu kolem převodovky a exponované části dříku, abyste zabránili akumulaci tepla zrychlujícího se poškození mazacího tuku převodovky a stárnutí horních těsnicích částí těsnění. Po instalaci proveďte test otevření a zavření ručního kola s plným zdvihem, abyste ověřili, že se kotouč otáčí bez zadrhávání a zda indikace úhlové stupnice odpovídá skutečnému stavu zachycení průtoku.

• Křížové symetrické utahování šroubů příruby, aby se zabránilo úniku excentrického vytlačování těsnění
• Vodotěsný ochranný obal pro prodlouženou část stonku uloženou proti korozi půdy
• Vyhraďte nezávislý vertikální kanál pro vřeteno, abyste zabránili izolování převodovky
• Zkouška otevírání a zavírání s plným zdvihem k vyloučení skrytého nebezpečí zaseknutí disku po instalaci

4. Hlavní scénáře aplikace průmyslových a komunálních potrubí

4.1 Městské podzemní vodovodní a protipožární potrubní sítě

Městská obecní vodovodní rozvody a zakopané požární prstencové trubky jsou nejrozšířenějšími oblastmi pro tento prodloužený dříkový přírubový ventil. Většina hlavních potrubních větví je položena pod povrchem vozovky nebo pod zeleným pásem půdy a běžné ventily s krátkým dříkem potřebují rozsáhlé silniční výkopy pokaždé, když se provádí úprava průtoku nebo údržba přerušení potrubí, což přináší velké zásahy do městské dopravy a každodenního života obyvatel.Prodloužená klapka s přírubou vřetene ozubeného kolarozšiřuje ruční kolo ovládacího převodu do poloh zemní inspekční studny a všechny operace otevírání, zavírání a škrcení průtoku lze dokončit pouze otevřením krytu studny, bez výkopových prací na povrchu vozovky a zasypávání zeminou potrubí.

Městská požární potrubí vyžadují stabilní těsnicí výkon při okamžitém tlakovém rázu při spuštění požárních čerpadel. Pevné spojení s dvojitou přírubou a vícevrstvá struktura elastického těsnicího kroužku snesou okamžitý tlakový ráz bez průsaku média. Samosvorná konstrukce šnekového převodu může udržet ventil plně otevřený po dlouhou dobu v denním pohotovostním stavu a nebude se automaticky uzavírat v důsledku vibrací při nárazu vody v potrubí, což zajišťuje neomezený průchod hasicí vody v obdobích nouzové reakce.

4.2 Továrně izolované střední dopravní potrubí

Potrubí pro vysokoteplotní páru, horký olej a chlazenou solanku v chemických závodech potřebuje silné tepelně izolační vrstvy, aby se snížily střední teplotní ztráty a předešlo se povrchovým opařením pro provozovatele na místě. Pokud se použijí standardní škrticí klapky s krátkým vřetenem, musí být izolační vrstva kolem ventilu rozříznuta při každém nastavení průtoku a po provozu je třeba znovu zabalit novou termoizolační vatu, což má za následek opakované plýtvání tepelně izolačními materiály a časté tepelné ztráty potrubí. Prodloužená konstrukce dříku odděluje provozní převodovku od prostoru pro obalování izolací, izolaci potrubí lze souvisle obalovat jako celek bez lokálního řezání, čímž je dlouhodobě zachován kompletní tepelně izolační účinek celého potrubí.

Tento přírubový škrticí ventil s prodlouženým pohonem vřetene si vybírají také velkokapacitní potrubí pro zpracování čisté vody v potravinářských a farmaceutických továrnách. Celé díly kontaktního média z nerezové oceli odpovídají hygienickým výrobním standardům a režim provozu převodovky realizuje přesnou regulaci průtoku v malém rozsahu, která může stabilně řídit průtok média požadovaný výrobním zařízením bez okamžitého velkého kolísání průtoku ovlivňujícího stabilitu zpracování produktu.

4.3 Zaparkujte podzemní potrubí pro odvod dešťové vody a odpadních vod

Kampus, průmyslový park a rezidenční komunita zakopané potrubí dešťové vody a odpadních vod jsou pohřbeny pod zelení a chodníky, s rozptýlenými inspekčními studnami vyhrazenými v intervalech. Prodloužená konstrukce vřetene ventilu dokonale odpovídá svislé hloubce těchto inspekčních vrtů, personál údržby může přímo dosáhnout na ozubené ruční kolo u ústí vrtu, aniž by musel sjíždět hlubokou studnu za účelem provozu. Epoxidový antikorozní povlak tělesa ventilu z tvárné litiny odolává dlouhodobé erozi odpadních vod obsahujících organické nečistoty a vyměnitelný vnější těsnicí kroužek lze udržovat na místě bez nutnosti demontáže integrálního ventilu z potrubí.

• Obecní zakopané vodovodní potrubí eliminuje výkopové práce na silnici při seřizování ventilů
• Izolovaná tovární potrubí zabraňují opakovanému řezání a přebalování termální bavlny
• Samosvorný převod požárního potrubí zabraňuje náhodnému uzavření při vibracích proudění vody
• Antikorozní nátěr kanalizačního potrubí přizpůsobuje dlouhodobou erozi organického média

6. Pravidelná kontrola a pokyny pro dlouhodobou antikorozní údržbu

Zasypaná a izolovaná instalační prostředí urychlují stárnutí vnějších součástí ventilu, takže standardizované cykly periodické kontroly a údržby musí být formulovány podle různých pracovních podmínek, aby se zabránilo náhlému selhání těsnění nebo zablokování převodovky během provozu potrubí.Prodloužená klapka s přírubou vřetene ozubeného kolamá konstrukci dělených vyměnitelných opotřebitelných dílů, většinu operací údržby lze dokončit na místě bez odstavení potrubí a demontáže integrálního ventilu, což výrazně zkracuje dobu prostojů potrubního systému způsobenou údržbářskými pracemi.

6.1 Položky měsíčních rutinních kontrol dílů pro ovládání ozubených kol

Otevřete kryt podzemní šachty nebo vyhrazený provozní kanál izolace potrubí, otáčejte ručním kolem tam a zpět pro otevření a zavření plného zdvihu, sledujte, zda proces otáčení nevykazuje abnormální blokování a abnormální hluk z tření. Zkontrolujte ukazatel úhlové stupnice převodovky, abyste se ujistili, že uvedený stupeň otevření odpovídá skutečnému stavu zachycení průtoku kotoučem. Otřete povrchový prach a vlhké skvrny od bláta na plášti převodovky, zkontrolujte, zda je na horním konci ucpávky vřetena střední stopa prosakování, a zaznamenejte si množství prosakování pro následnou výměnu ucpávky.

U převodovek instalovaných v podzemních vlhkých inspekčních studnách otřete vnější plášť každý měsíc suchým hadříkem, abyste odstranili zkondenzované kapky vody přichycené k povrchu, čímž zabráníte dlouhodobé vlhké korozi povrchu pláště z hliníkové slitiny, která způsobí perforační poškození vnitřní dutiny těsnění. Pokud se odpor otáčení ručního kola zjevně zvýší ve srovnání s předchozím kontrolním záznamem, je třeba do převodovky vstřikovat doplňkové mazací mazivo přes vyhrazenou vstřikovací trysku maziva.

6.2 Roční hloubková údržba proti korozi a výměna těsnění

Každý rok provádějte úplnou antikorozní kontrolu vnějšího ochranného pouzdra prodlouženého dříku, zkontrolujte, zda vnější vodotěsný antikorozní navinutý materiál nepraská, odpadává a neprosakuje půdní voda do mezery pouzdra. Poškozené antikorozní obalové díly je třeba převinout novým vodotěsným navinutým materiálem a spáru utěsnit lepidlem proti korozi, aby se zablokoval kontakt podzemního korozního média s kovovým dříkem.

Při roční údržbě odstávek potrubí vyjměte elastický těsnicí kroužek z vnitřního tělesa ventilu demontáží příruby a vyměňte jej za nový těsnicí kroužek odpovídající teplotě média a stupni koroze. Před opětovnou instalací do tělesa ventilu zkontrolujte povrchové poškrábání a stupeň koroze, vyleštěte a opravte drobné rezavé skvrny na povrchu kotouče a proveďte dodatečné ošetření antikorozním nátěrem. Veškeré vyměněné staré těsnicí doplňky jsou klasifikovány a recyklovány v souladu s normami pro nakládání s průmyslovým odpadem bez náhodného vyřazení.

• Měsíční test otáčení ručního kola s plným zdvihem, aby se zablokovalo skryté nebezpečí zablokování převodovky
• Včasné doplňkové mazivo pro mazání ozubených kol při zjevném zvýšení točivého momentu
• Každoroční přebalování poškozené vnější voděodolné antikorozní vrstvy stonku
• Vyměňte stárnoucí vnitřní těsnicí kroužek během pravidelné údržby potrubí při odstávce
