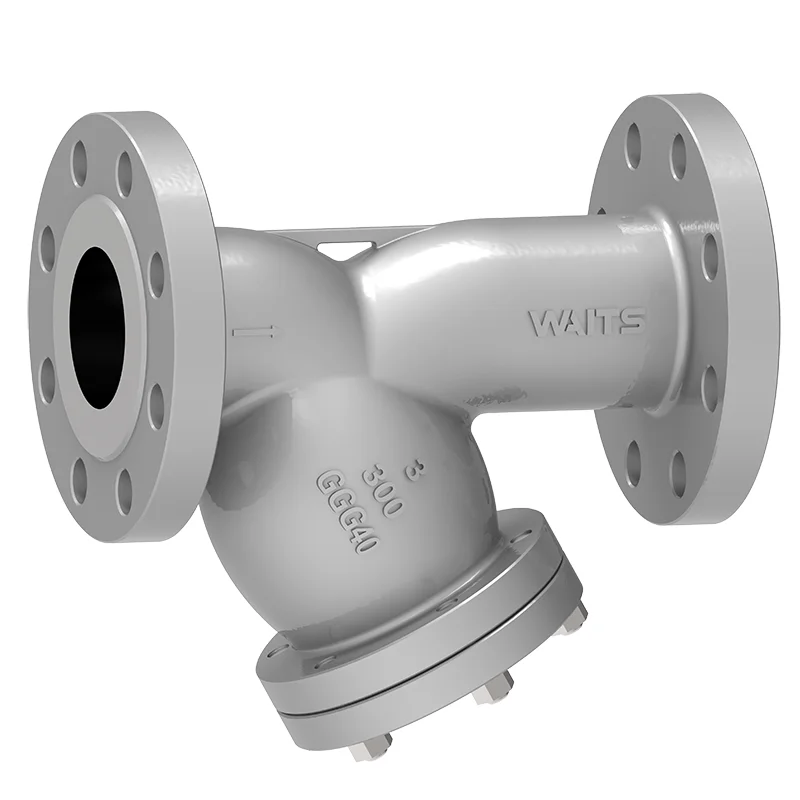

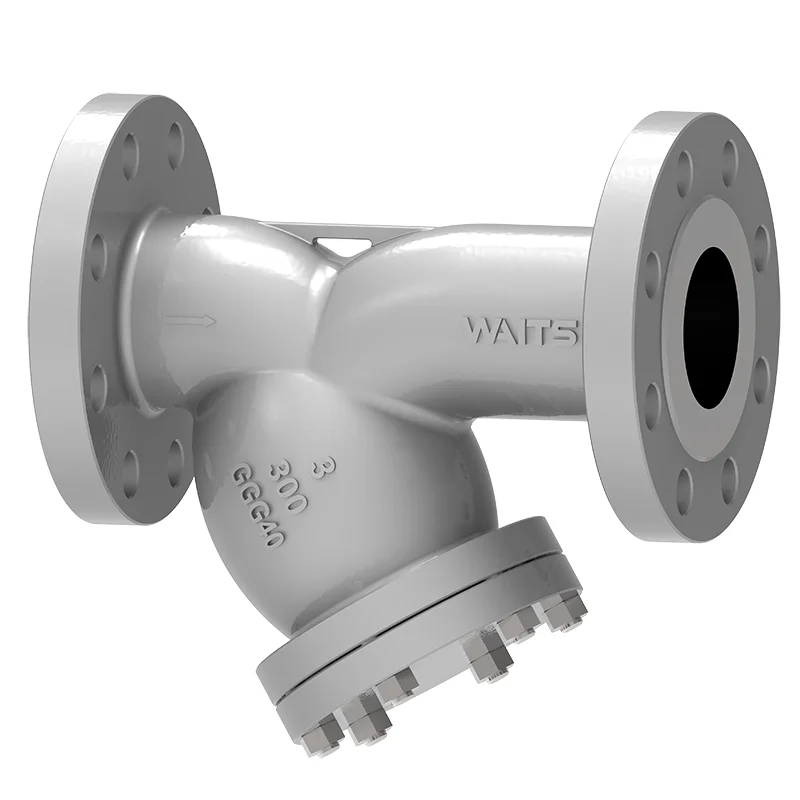

Tažná železa y-napětí

Čekácí ventil tažná tažná železa y-narážka používá k ochraně potrubního systému vysokou pevnost a vysoce kvalitní tažnou skořápku železa. Typ Y, který navrhl náš tým, může účinně filtrovat nečistoty s nízkou ztrátou tlaku. Když pracujete v průmyslových a občanských potrubích, budete na vás považovat za velmi užitečný a užitečný!

Odeslat dotaz

Popis výrobku

Čeká na izolaci železa ventilu Izolace Izolace Trskového železa Y-nasměrovadla pomáhá filtrovat částice. Filtr typu Y obsahuje více závitových rozhraní pro připojení PT bodů, výfukových portů a příslušenství. Kromě toho je dodáván také s integrovaným perforovaným filtrem z nerezové oceli. Tento přísný design je základem pro váš klid!

Pracovní princip

Když tekutina vstoupí do čekajícího tažného železného y-narážejícího z potrubí, nejprve teče do dutiny tvarované „Y“. Pod působením filtru jsou na vnější straně filtru zachyceny nečistoty, zatímco čistá tekutina prochází filtrem do výstupu filtru a pokračuje v plynovodu. Jak proces filtrování pokračuje, nečistoty se postupně hromadí na povrchu filtru. Když je filtr do jisté míry ucpaný, zvýší se tlakový rozdíl mezi vstupem a výstupem filtru, což ovlivňuje normální tok tekutiny. V této době je třeba filtr vyčistit nebo vyměnit.

Implementační standardy-‌DUCTILIL IRON Y-N-STRARINER
Návrhové standardy	API 6D, EN1074
Standard příruby	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Spojení	NPT, RF, FF, RTJ, BW, SW
Přijetí testu	Fire 598 EN12266
Délka struktury	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	6FA Fire Flight607
Standard nízkého úniku	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175
Aplikace-‌DUCTILNÍ Železo Y-naruh
Velikost	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Rozsah tlaku	CL125 ~ CL150 PN10 ~ PN25
Teplotní rozsah	-20 ℃ ~ 300 ℃
Aplikace	Studená voda, horká voda (teplota je obvykle ≤ 120 ℃, měla by být věnována pozornost tepelné stabilitě litiny); Domácí voda, průmyslová cirkulující voda, požární voda, stlačený vzduch (tlak by měl být ≤1,6MPa, aby se zabránilo nadměrnému tlaku litiny); Nekorozivní plyn (jako je dusík, oxid uhličitý atd.); Mazací olej, hydraulický olej (neskutečný korozivní olej, těsnění je třeba ověřit); Je třeba se vyhnout nízké viskozitní palivo (jako je nafta, dlouhodobý kontakt se silnými rozpouštědly).
Tělo ventilu	Litina
Filtr	F304, F304L, F316, F316L, galvanizovaný železné drát, měděný drát

Výkonné charakteristiky

Čekácí tažný železný y-narážka pochází ze své názvu ze své struktury tvarované „Y“, která je navržena tak, aby zajistila hladký průtok tekutiny uvnitř sítka a snížila odolnost proti průtoku. Obvykle je vybaven odnímatelným designem, jako je příruba nebo závitové připojení, což umožňuje snadné čištění nebo výměnu obrazovky filtru, když se stane ucpanou, jednoduše rozebírá odpovídající připojení bez námahy údržba interiéru. S jednoduchou strukturou a flexibilní možností instalace lze tento sítko namontovat vodorovně nebo svisle podle rozvržení potrubí. Navíc jeho odnímatelný design usnadňuje pohodlnou údržbu: Provozovatelé mohou snadno rozebrat sítko pro čištění nebo výměnu obrazovky bez speciálních nástrojů, čímž se sníží jak náklady na údržbu, tak složitost.
