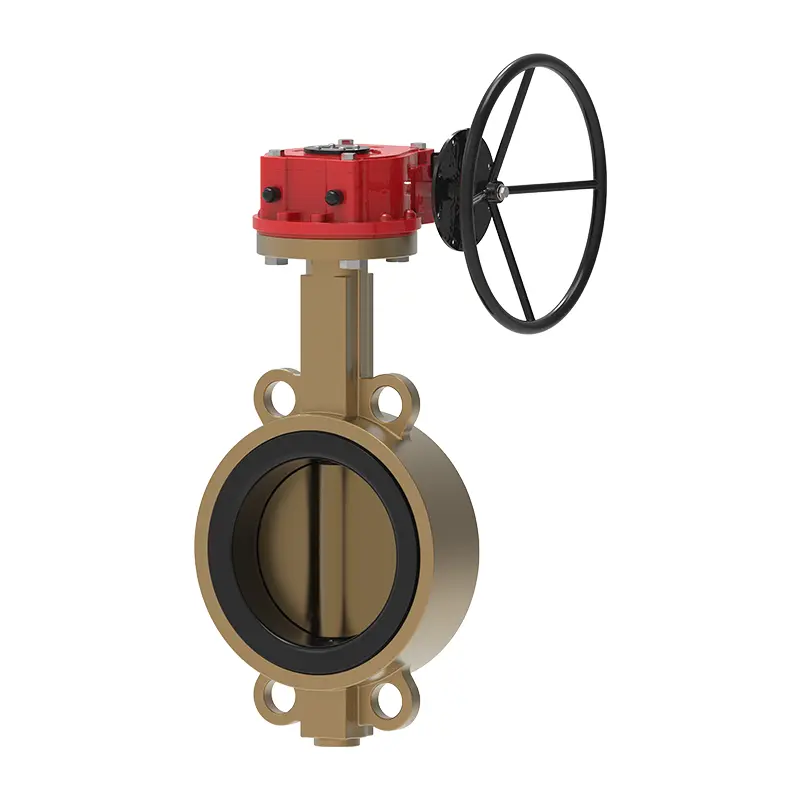

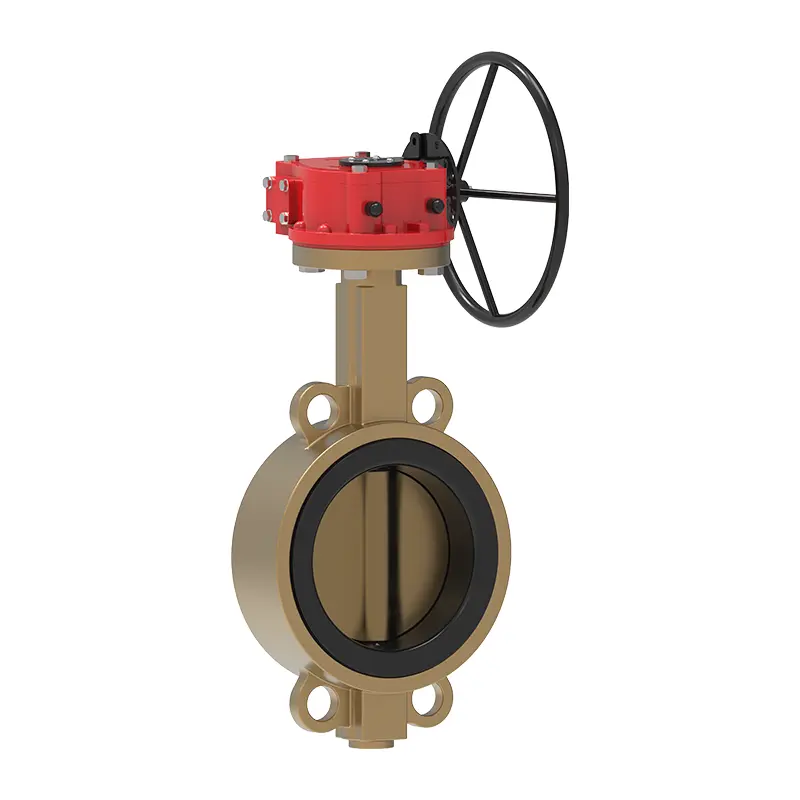

Bronzová oplatka motýlkový ventil

Bronze Wafer Butterfly Valve společnosti Waits Valve Ltd. je rotační ventil s vizuální indikací, zda je ventil zcela otevřený. Díky pokročilému dvojitému nebo trojitému excentrickému designu, který účinně snižuje opotřebení povrchu těsnění a snižuje provozní točivý moment, můžete tento ventil používat roky za jeden dolar, pojďte s námi vyjednávat!

Odeslat dotaz

Popis výrobku

Waits Ventil Bronze Wafer Butterfly Valve se běžně používá v systémech požární ochrany jako systémový regulační ventil a zónový ventil. Využívá technologii automatického svařování válců k vytvoření kovové bariéry mezi tekutým médiem a atmosférou. Waits Valve je vybaven pomalu se zavírající převodovkou ovládanou ručním kolem, aby se snížilo riziko vodních rázů.
Uvnitř používá vlnovcovou strukturu: spodní konec vlnovce z nerezové oceli je přivařen k dříku ventilu, aby se zabránilo procesní kapalině v erozi dříku ventilu; druhý konec vlnovce tvoří statické těsnění mezi tělesem ventilu a víkem. Tato konstrukce dvojitého těsnění zajišťuje, že i když měch selže, těsnění dříku ventilu může stále účinně zabránit úniku. Vlnovce jsou přivařeny k dříku ventilu, aby udržely stabilní provozní výkon a zabránily vibracím dříku ventilu způsobenému pohybem jádra ventilu. Tento ventil je ideální pro potrubí, která přepravují páru, hořlavé a výbušné materiály, termální olej, vysoce čisté a toxické materiály.

Implementační standardy-Bronze Wafer Butterfly Valve
Návrhové standardy	API 609, EN593
Standardní příruba	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Spojení	RF, FF
Přijetí testu	API 598 EN12266
Délka konstrukce	API609/EN558
Hodnoty tlaku a teploty	ASME B16.34
Zkouška ohněm	/
Norma nízkého úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0175

Použití - Bronzový škrticí ventil
Velikost	NPS 2″~ NPS48″ DN50~ DN1200
Rozsah tlaku	CL125~CL150 PN6 ~ PN16
Teplotní rozsah	-20 ℃ ~ 200 ℃
Aplikace	Voda, ropa, plyn, mořská voda a slabě korozivní kapaliny
Režim jízdy	pákový, elektrický, pneumatický, hydraulický, převod
Tělo ventilu	Al - Bronz
Jádro ventilu	Al - Bronz
Těsnicí povrch	EPDM, PTFE, NBR
Dřík ventilu	Nerezová ocel 416, F316, F304 nebo Al - Bronz

Vlastnosti
Všechny ventily jsou vybaveny vestavěným předem zapojeným monitorovacím spínačem proti neoprávněné manipulaci. Spínač ochrany proti neoprávněné manipulaci vyšle signál, že se kotouč ventilu posunul z plně otevřené polohy.
Rozsah tlaku:
CL125~CL150 PN6 ~ PN16
Velikost:
NPS 2″~ NPS48″ DN50~ DN1200
Všechny ventily jsou vybaveny sestavami spínačů proti neoprávněné manipulaci,
vhodné pro vnitřní i venkovní použití.
Díky funkcím pomalého zavírání a pomalého otevírání může zabránit snadnému poškození
Waits Bronze Wafer Butterfly Valve nabízí jednoduchou a kompaktní konstrukci, vyznačuje se malými rozměry, nízkou hmotností a minimem součástí pro snadnou instalaci, demontáž, údržbu a instalaci v jakékoli poloze. Jeho snadné ovládání umožňuje kotouč otáčet o 0°-90° kolem osy pro rychlé otevření/zavření pouhým otočením o 90°, což poskytuje vynikající vlastnosti při regulaci kapaliny.
Se spolehlivým těsnicím výkonem používá měkké těsnění, obvykle pryž nebo jiné elastické materiály uložené kolem disku nebo v těle ventilu, aby bylo zajištěno těsné uzavření, takže je vhodný pro různá média, zejména v aplikacích s vysokými požadavky na těsnění.
Je vyroben z hliníkového bronzu a může se pochlubit odolností proti korozi, ideální pro potrubí s korozivními médii, jako je mořská voda, kyseliny a zásady, čímž se prodlužuje životnost ventilu.
Jeho široká použitelnost umožňuje použití v náročných podmínkách, jako je odsiřování, vakuum a systémy odsolování mořské vody prostřednictvím výběru materiálů (např. různé materiály kotoučů a sedel) a bezkolíkových spojů kotouč-hřídel.

Bronze Wafer Butterfly Valve
