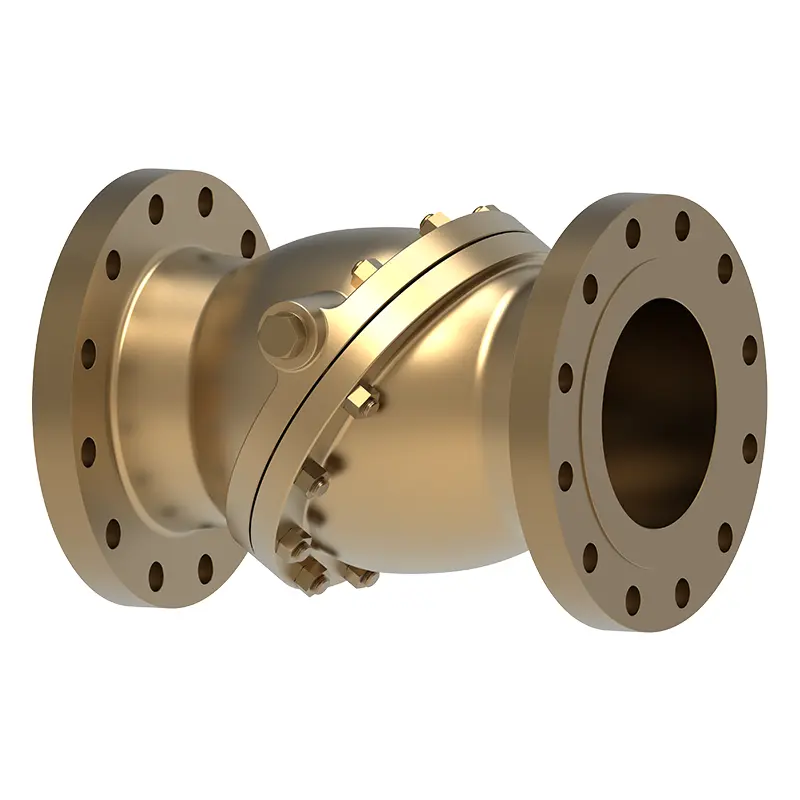

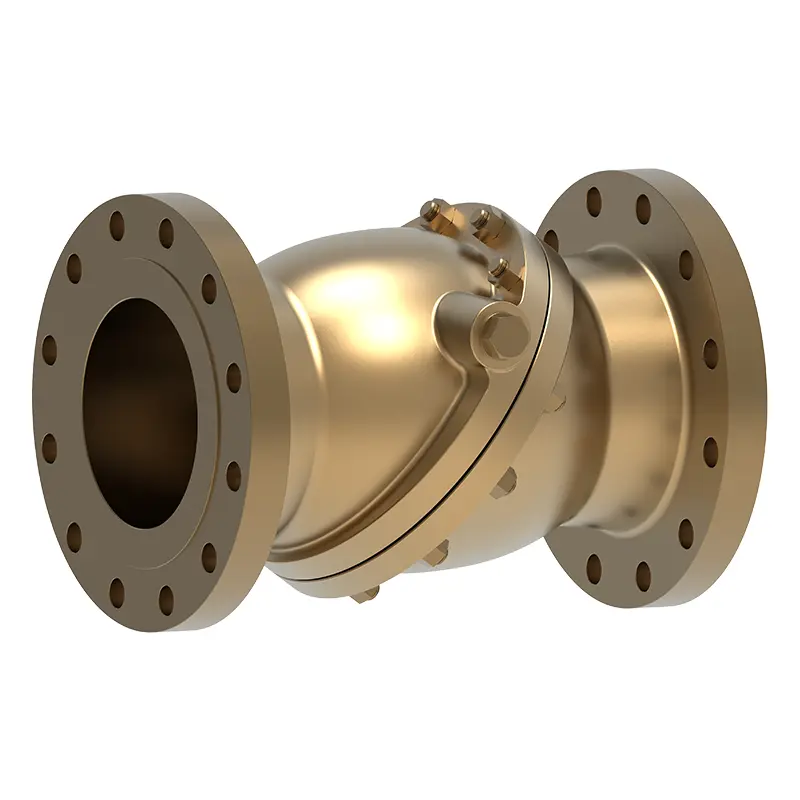

Bronzový nakloněný kontrolní ventil

Bronzový nakloněný kontrolní ventil je vyroben z vysoce kvalitního bronzu, který není snadno zkorodován. Je široce používán v mořské vodě, čerstvé vodě, chladicím systémech, inženýrství pro stavbu lodí, průmyslovém vybavení a dalších oborech. Čekácí ventil splňuje systém řízení kvality ISO9001 a vysoce kvalitní ventily navržené a vyráběné ventily vydrží extrémní provozní výzvy. Stali jsme se dlouhodobým partnerem energetických společností ve více než 30 zemích.

Odeslat dotaz

Popis výrobku

Čekácí ventil Bronzový nakloněný kontrolní ventil je jednosměrné kontrolní zařízení s vynikající strukturou, vysokou kvalitou a trvanlivost. Přijímá návrh nakloněného disku, který se otevírá vpřed a rychle se zavírá v reverzním toku. Je vhodný pro prevenci středního zpětného toku ve středním a nízkotlakém potrubí. Má nejlepší nákladovou efektivitu v konkrétních prostředích.
Bronzový nakloněný ventil pro kontrolu disku přijímá nakloněnou strukturu disků k dosažení jednosměrné kontroly tekutiny. Je vyroben z odolné vůči opotřebení, odolný vůči korozi a bronzu s vysokou pevností. Je vhodný pro potrubní systémy, které mají vysoké požadavky na stabilitu toku tekutin a je třeba se vyhýbat vodnímu kladivu, jako jsou chladicí systémy některých přesných zařízení, vodovodní systémy s výškovými budovami a vývody čerpadla nebo systémy dodávek a drenáží vody s vodou nebo olejem jako médium.

Implementační standardy-bronzová nakloněná kontrolní ventil
Návrhové standardy	API 6D/API 594, BS1868
Standard příruby	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody připojení	RF, NPT, FNPT
Testování a přijetí	Fire 598, EN12266
Strukturální délka	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	Fire 6fa, Fire 607
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175

Aplikační bronzový nakloněný kontrolní ventil
Velikost	DN50-DN1200, NPS 2 ＂48＂
Rozsah tlaku	ANSI třída 150-třída 600, PN2.0-PN10.0MPA
Teplotní rozsah	-20 ℃ ~ 425 ℃
Rozsah aplikací	Mořská voda, polycarbonát, polyethylen, polyethylen s nízkou hustotou, aromatické uhlovodíky, zkapalněný zemní plyn (LNG)
Režim pohonu	Hydraulické, pneumatické, elektrické, manuální a červokové kola.
Kryt těla/ventilu ventilu	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Těsnění	Vyztužený polytetrafluorethylen, para-polyfenylen (RPTFE, PPL), kov
Tyč	Azbestový grafit, flexibilní grafit, polytetrafluorethylen, slitiny na bázi železa

Výhody produktu
1. Bronzový nakloněný ventil Disc Check ventil přijímá dvojitý excentrický design disku a sedadlo ventilu a těsnicí plocha postupně kontaktují během procesu uzavření, aby bylo možné eliminovat šum. Velký hluk generovaný při uzavření tradičního zpětného ventilu je eliminován, což prodlužuje životnost potrubí a vybavení.
2. Návrh mikro elastického kovového ventilu může tento design zabránit úniku a zabránit středním zpětnému toku, což umožňuje normální provoz potrubí.
3. Struktura nakloněného disku tvoří efektivní kanál tekutin s koeficientem odporu s nízkým průtokem, který výrazně snižuje tlakovou ztrátu, když médium protéká ventilu a snižuje provozní náklady na potrubní systém.
4. Design motýlů je citlivý na otevírání a zavírání, takže se ventil může rychle přizpůsobit změnám ve středním toku, otevřít a zavřít v čase a zabránit zpětnému toku.
5. Ve srovnání s kontrolním ventilem stejného ráže je bronzový nakloněný kontrolní ventil přibližně o 80% lehčí a náš ventil je pohodlnější pro instalaci, demontáž a údržbu, což snižuje zatížení potrubí.
