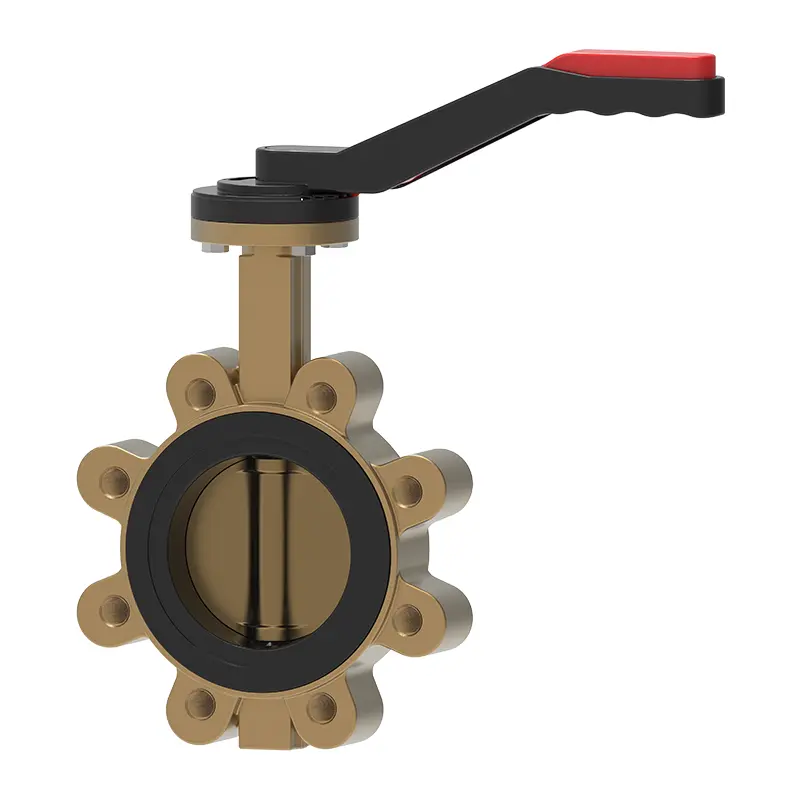

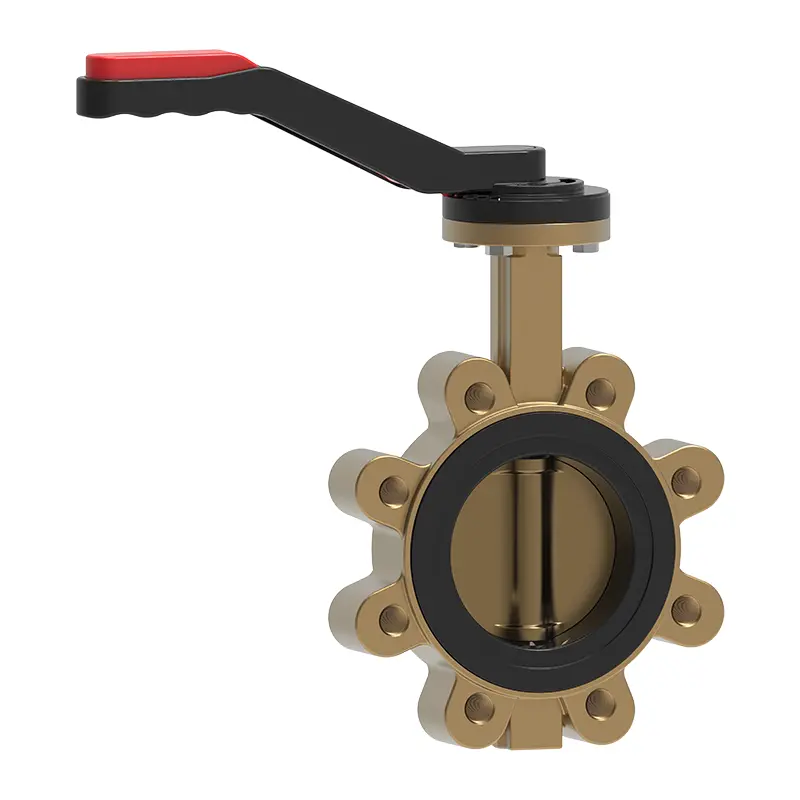

Butterfly ventil s bronzovým očkem

Motýlkový ventil Waits Valve Bronze Lug Wafer Butterfly Valve může dosáhnout obousměrného slepého provozu bez výstupních přírub a dosáhnout vzduchotěsného uzavření při tlaku 200 PSI. Přijímá dvojitý / trojitý excentrický design, kompaktní a lehkou konstrukci, snadnou instalaci a údržbu a různé provozní režimy, vhodné pro složité pracovní podmínky.

Odeslat dotaz

Popis výrobku

Motýlkový ventil Waits Valve Bronze Lug Wafer je ideálním produktem pro komerční a některé lehké průmyslové procesy, včetně HVAC a vakuových služeb, stejně jako pro horkou a studenou pitnou vodu. Ventil má kompaktní konstrukci, malé rozměry, nízkou hmotnost a je extrémně vhodný pro instalaci, demontáž a údržbu. Zároveň se dokáže přizpůsobit více provozním režimům, plně vyhovět systémovým požadavkům různých stupňů automatizace a pracovat stabilně a spolehlivě v různých složitých pracovních podmínkách.

Implementační standardy – motýlkový ventil s bronzovým očkem
Návrhové standardy	API 609, EN593
Standardní příruba	ASME B16.5/ASME B16.47- A/B / EN1092
Spojení	RF, FF,
Přijetí testu	API 598 EN12266
Délka konstrukce	API609/EN558
Hodnoty tlaku a teploty	ASME B16.34
Zkouška ohněm	/
Norma nízkého úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0175

Použití-Bonzový třmenový oplatkový motýlový ventil
Velikost	NPS 1 1/2″~ NPS 24″ DN40~ DN600
Rozsah tlaku	CL125~CL300 PN10 ~ PN50
Teplotní rozsah	-30 ℃ ~ 200 ℃
Aplikace	Voda, mořská voda, ropa, zemní plyn, slabě korozivní kapaliny a kapaliny potravinářské kvality
Režim jízdy	pákový, elektrický, pneumatický, hydraulický, převod
Tělo ventilu	Al - Bronz
Jádro ventilu	Al - Bronz
Dřík ventilu	Nerezová ocel 416, 316, 304 nebo Al - Bronz

Výkonové charakteristiky

Motýlkový ventil Waits s bronzovým výstupkem využívá hliníkovou bronzovou strukturu, která je vhodná pro různá korozivní média, jako je mořská voda, kyseliny a zásady. Dokáže účinně odolat střední erozi a prodloužit životnost ventilu.

Struktura měkkého těsnění minimalizuje únik média při uzavření, což je velmi vhodné pro aplikace s vysokými požadavky na těsnění. Snadná obsluha, stačí otočit o 90° pro rychlé otevření nebo zavření ventilu, s malým provozním momentem, úsporou práce a světlem.

Při plném otevření je tloušťka kotouče ventilu jediným odporem proti průtoku média tělem ventilu, čímž je dosaženo minimální tlakové ztráty a vynikající regulace průtoku.

A konečně, kompaktní a lehký design usnadňuje instalaci a údržbu a lze jej snadno demontovat, opravit a nainstalovat v jakékoli poloze, navíc jeho relativně jednoduchá konstrukce zjednodušuje údržbářské práce.

Bronze Lug Wafer Butterfly Valve
