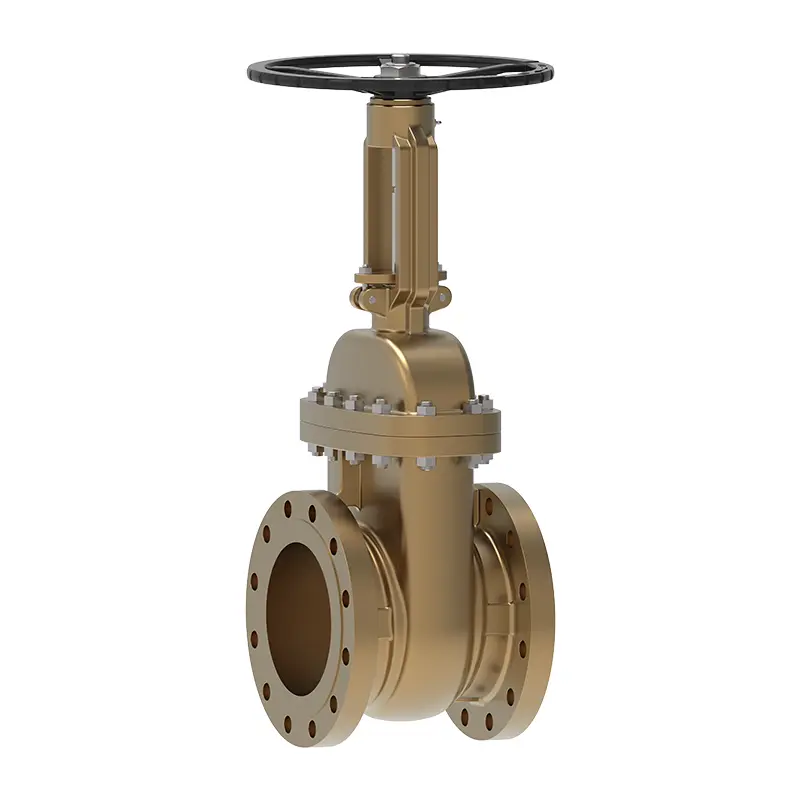

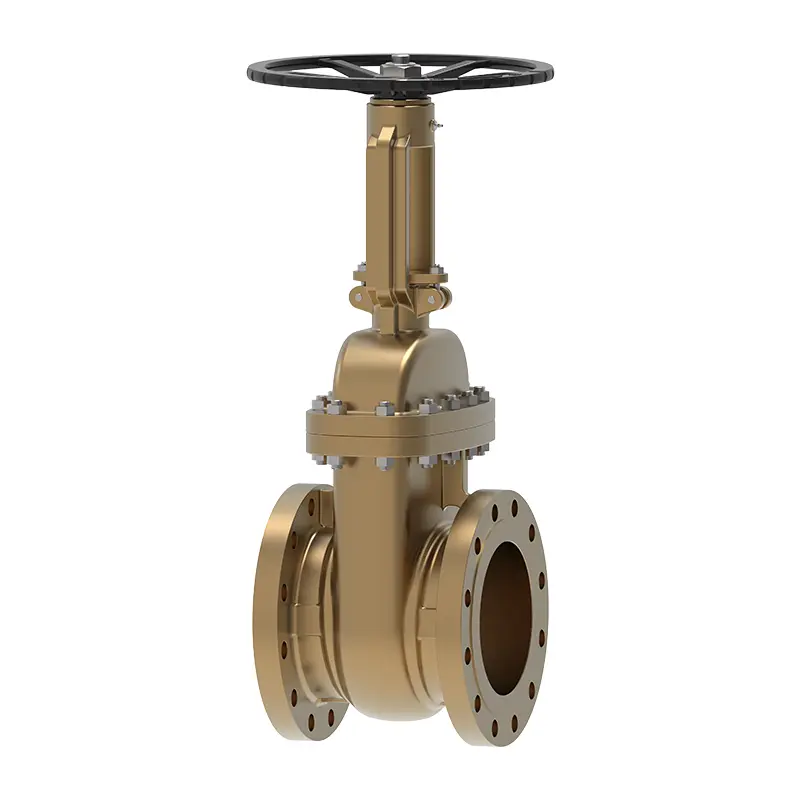

Bronzový klínový brána ventil

Čekácí ventil Vysoce kvalitní bronzový klínový brána Valvebronze Wedge Gate ventil přijímá tělo bronzového ventilu, obložení bronzového ventilu, závitu a kryt ventilu v souladu se specifikací ASTM B62. Rovněž přijímá Precision Casting Wedge Gate Design. Hliníkový bronzový materiál s vysokou pevností je odolný vůči korozi/opotřebení. Pro různé potrubí je vhodná řada metod pohonu/připojení.

Odeslat dotaz

Popis výrobku

Pro čekající ventil odolný bronzový klínový brána ventil je brána postupně zvednuta a pryč od těsnění ventilu otočením ručního kola nebo jízdou stonku ventilu přes hnací zařízení. Tlakový rozsah CL150 ~ CL300 Pn10 ~ Pn16. Ventil přijímá rostoucí operaci STEM a je vybaven pevným klínovým disku. Není vhodné pro pitnou vodu. Vítejte a pošlete nám zprávu, která nám řekne o přizpůsobeném obsahu, jsme kdykoli online!

Pracovní princip:
Když výška zdvihu brány dosáhne asi 1krát nominálního průměru ventilu, kanál tekutin je odblokován a ventil je plně otevřen. Ve skutečném použití se jako indikace úplného otevření obvykle používá horní část stonku ventilu. Po dosažení horní polohy se ruční kolo obvykle otočí 1/2 na 1 zatáčku jako skutečná plně otevřená poloha, aby se zabránilo uzamčení v důsledku změn teploty. Když je ruční kolo nebo hnací zařízení otáčeno v opačném směru, stonek ventilu pohání bránu, aby sestoupil, a těsnicí povrch brány se postupně hodí těsnicím sedadlu ventilu. Těsnění je dosaženo pevně stisknutím brány na sedadlo ventilu přes vnější sílu nebo středním tlakem, aby se zabránilo toku média.

Implementační standardy-bronzový klínový brána ventil
Návrhové standardy	API600/API6D EN1074-1
Standard příruby	ASME B16.5/ASME B16.47- A/B/EN1092
Spojení	RF.RTJ, FF.BW.SW
Přijetí testu	API 598
Délka struktury	API 6D ASME B16.10 EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	6FA Fire Fire 607
Standard nízkého úniku	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175

Aplikační bronzový klínový brána ventil
Velikost	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Rozsah tlaku	CL150 ~ CL300 PN10 ~ PN16
Teplotní rozsah	-20 ℃ ~ 250 ℃
Aplikace	Použitelné na vodu, mořskou vodu, olej, páru, zemní plyn a slabě korozivní kapaliny. Tvrdý typ těsnění zvládne částice obsahující médium nebo vysokou teplotu.
Režim pohonu	Provoz ručního kola, provozované ozubené kola, ovládané pneumatické, elektrické provozované, hydraulické provozované
Tělo ventilu	Al - bronz
Sedadlo ventilu	EPDM, PTFE, NBR. Al - bronz, int+stl
Stonek ventilu	F304 -F316, AL - Bronz

Výkonné charakteristiky
Bronzový klínový brána ventil má v těle ventilu přímou průměrný mediální kanál, který má nízkou odolnost proti tekutině, a média proudí v přímé linii s odolností proti nízkému toku, což může účinně snížit ztrátu tlaku systému.
Ve srovnání se stopami ventily je směr pohybu brány kolmý ke směru průtoku média, což usnadňuje otevření a zavírání.
Médium může proudit v obou směrech a není třeba vzít v úvahu směr toku média během instalace, což je vhodné pro instalaci a použití v různých potrubních systémech. Má jednoduchý vzhled a relativně krátkou strukturální délku, což je výhodnější při příležitostech, kdy je instalační prostor omezený. Má dobrou výrobní zpracovatelnost a širokou škálu aplikací.
Produkt může být provozován ruční koly; Provozované zařízení; Pneumatické provozované; Elektrické provozované; Hydraulické provozované
