Kulový kohout

Waits Valve s kompletní výrobní linkou vám může poskytnout produkty s kulovými ventily. Máme bohaté zkušenosti s konstrukcí a výrobou ventilů, trváme na kvalitě produktů a souvisejících službách, zvýhodněných cenách produktů a včasném dodání. Plně zvažujeme různé aplikace a přijímáme různé výrobní normy, jako je API6D/ISO17292/BS5351 atd.

Odeslat dotaz

Popis výrobku

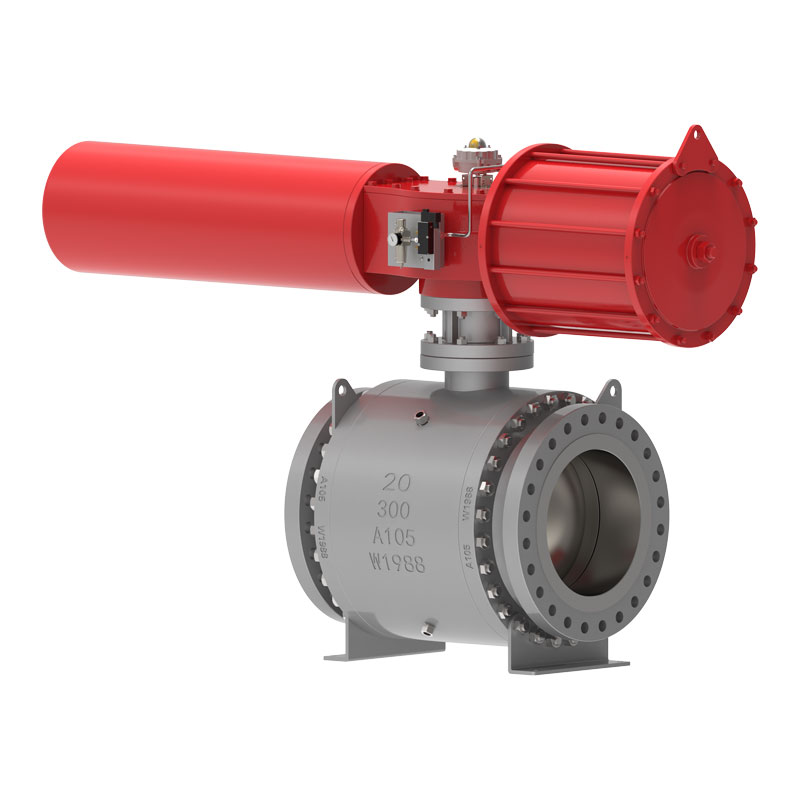

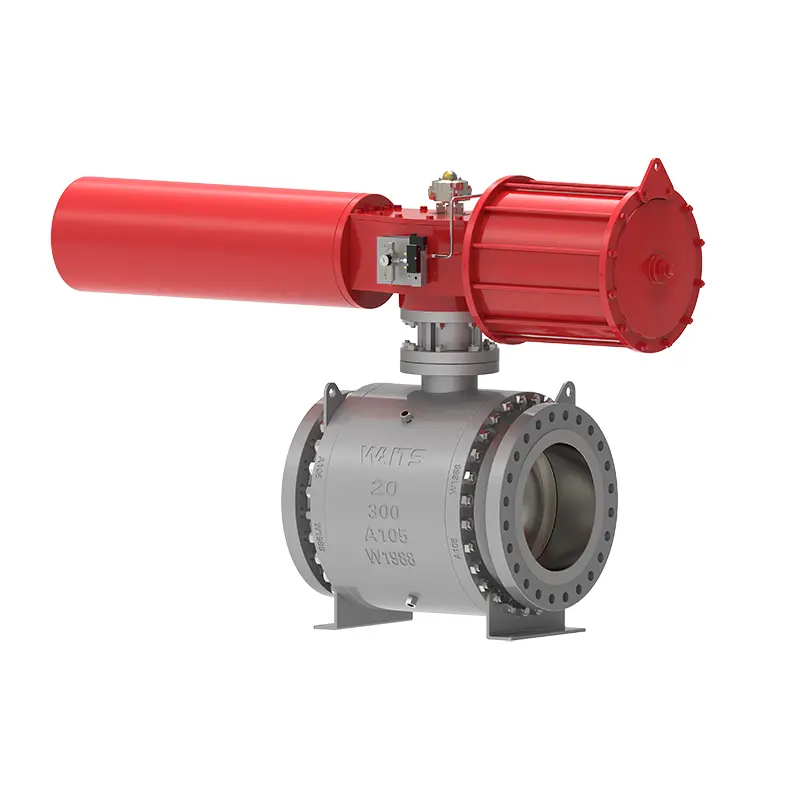

Kulový ventil Trunnion je ocelový kulový ventil, který je navržen a vyroben s plným ohledem na výkon a celkovou životnost při používání. Těleso ventilu je vykováno z vysoce kvalitních materiálů, je namontována kulička a střední příruba a hrdlo jsou přišroubovány. Sedlo ventilu před a po proudu jsou efekty s jedním pístem, funkce DBB. Současně existují tři struktury pro těsnění mezi sedlem ventilu a koulí:

1. Tradiční struktura měkkého těsnění;

2. Trojúhelníková struktura kroužkového těsnění;

3. Struktura tvrdého těsnění.

Implementační standardy

Návrhové normy	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Normy přírub	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Způsoby připojení	RF, RTJ, BW
Testování a akceptace	API598, API 6D, BS12569;
Konstrukční délka	ASME B16.10, BS 558, BS12982, ISO 5752;
Úrovně tlaku a teploty	ASME B16.34,
Požadavky na požární ochranu	API6FA API607
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103 ，NACE MR 0175

Aplikace

Velikost	NPS 1” ~ 60” DN25~DN1500
Rozsah tlaku	Třída150~ 2500 PN10-PN420
Teplotní rozsah	；-196℃ ~ +260℃
Rozsah použití	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektřina, stavba lodí, hutnictví, energetický systém atd.
Režim jízdy	Turbínové, pneumatické, elektrické
Tělo ventilu	Výkovky: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Míč	Koule: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Opěrný kroužek sedla ventilu	Opěrný kroužek sedadla: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Vložka sedla ventilu	PTFE, RPTFE, Nylon, Devlon, PEEK
Dřík ventilu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Vlastnosti výkonu

1. Dřík ventilu je navržen tak, aby zabránil vymrštění dříku ventilu z těla ventilu v důsledku nesprávné činnosti.
2. Kulový kohout má protipožární a antistatické zařízení.
3. Nouzové těsnicí otvory pro vstřikování maziva jsou navrženy na těsnění sedla ventilu a těsnění dříku ventilu. Normální těsnění nespoléhá na těsnicí tuk. Když je těsnicí povrch poškozen a způsobuje netěsnost, může být těsnicí tuk vstříknut pro nouzovou opravu. Každý port vstřikování tuku je vybaven vstřikovacím ventilem tuku a integrovaným jednocestným ventilem.
4. V nejnižší poloze tělesa ventilu je instalován vypouštěcí ventil pro odvzdušnění a vypuštění dutiny ventilu; na horní části těla ventilu je instalován odvzdušňovací ventil, který odvětrává a čistí dutinu ventilu online. Vypouštěcí ventil a odvzdušňovací ventil mohou být izolační ventily nebo speciální výtlačné spoje pro zajištění bezpečnosti, spolehlivosti a pohodlí.
5. Je vybaven spojovací deskou, která se hodí k různým pohonným zařízením, včetně rukojetí, šnekových převodů, elektrického, pneumatického, plynokapalinového, elektrohydraulického atd.
6. Ventil s navařenými konci může upravit materiál konce ventilu (přechodový úsek) podle třídy materiálu potrubí uživatele, aby byla zajištěna přizpůsobivost a svařitelnost pevnosti materiálu. U ventilů s objímkami na obou koncích může délka objímek zajistit, že operace svařování na místě neovlivní těsnicí materiály.
7. Zakopaný design. U zapuštěných ventilů je vřeteno ventilu prodlouženo podle potřeb projektu, aby se usnadnily operace nad zemí, a odpovídající zařízení pro vstřikování tuku, vypouštění odpadních vod a odvzdušňovací zařízení jsou prodloužena z potrubí do země. Výšku zasypaného a zvednutého ventilu zajistí zákazník.

Trunnion Ball Valve
