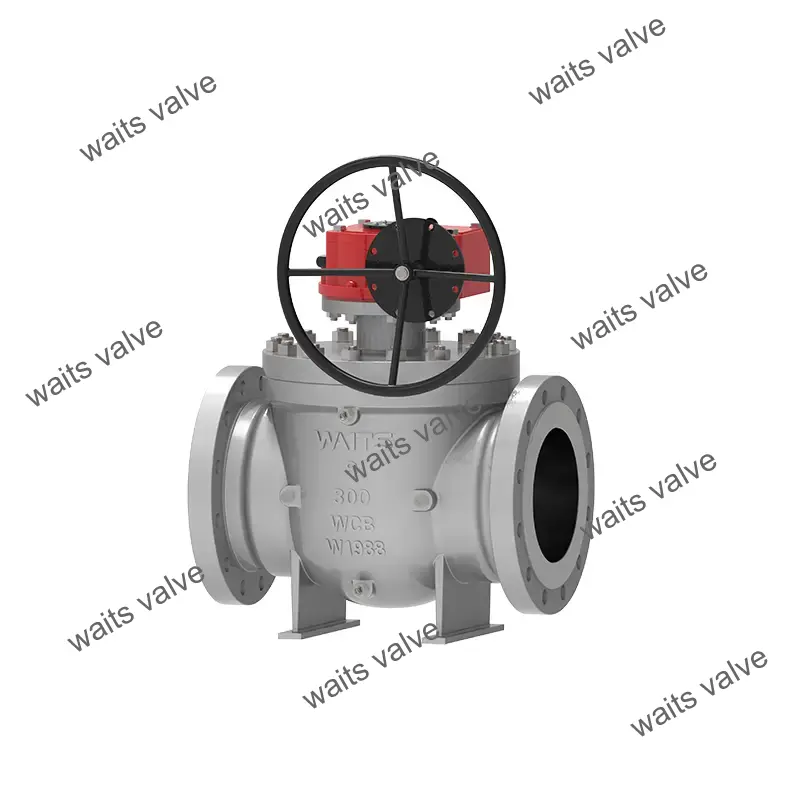

Horní vstupní kuličkový ventil

Čekání je velký výrobce a dodavatel ventilu. Jeho kompletní výrobní linka může produkovat vysoce kvalitní horní vstupní kuličky. Tento kulový ventil je navržen, vyroben a kontrolován v přísném souladu s standardy API. Způsob řízení může zákazníkům poskytnout spoustu řešení. Máme více než jednu produkční základnu a naše dodávací kapacita je velmi spolehlivá, což jsou noví i staří zákazníci hluboce milovaní.

Odeslat dotaz

Popis výrobku

Horní vstupní kuličkový ventil se používá hlavně v potrubí a průmyslových systémech. Na základě tradičního kulečního ventilu s plným vlovem má výhody online údržby a sníženého úniku. Metoda provozu může být manuální, převodovka, pneumatická, elektrická, plynná kapalina, elektro-hydraulická vazba atd.

Implementační standardy

Standard návrhu	API 6D, API 608, ISO 17292, Gost
Normy příruby	ASME B 16.5, ASME B16.47, ASME B16.25,
Koncový připojení	RF, RTJ, BW atd.
Inspekce a test	Fire 598, Fire 6d
Tváří v tvář	API 6D, ASME B16.10
Hladiny tlaku a teploty	ASME B16.34
Oheň bezpečný	Fire 6fa, Fire 607
Nízká emise	ISO 15848, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	1/2 "-28", DN15-DN700
Hodnocení tlaku	Třída 150-1500, PN16-PN250
Provozní teplota	Měkké sedadlo: -60 ~ 200 ° C, kovové sedadlo: -60 ~ 450 ° C
Rozsah aplikací	Petroleum, chemický průmysl, metalurgie, lehký průmysl, elektrárny, zásobování vodou v městské stavebnictví, pracovní podmínky s nízkými teplotami a potrubí na dlouhé vzdálenosti, jako je ropa, plyn a zemní plyn.
Operátor	Páka, zařízení, elektrické, pneumatické atd.
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Míč	Sféra ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Podpůrný kroužek sedadla ventilu	Prsten podpory sedadla ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Vložení sedadla ventilu	PTFE, RPTFE, NYLON, DEVLON, PEEK
Stonek ventilu	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

Funkce výkonu

1. Největší rozdíl mezi horním vstupním kulovým ventilem a běžným ventilem je, že může být udržován online bez rozebírání ventilu z potrubí, což snižuje náklady na údržbu a prodlužuje životnost. Přijímá svařovanou koncovou strukturu a je nainstalována na potrubí, která není ovlivněna napětím potrubí a zajišťuje spolehlivost těsnění.
2. těsnění sedadla ventilu obsahuje sedadlo ventilu, sedadlo ventilu a další komponenty. Prsten sedadla ventilu se může vznášet samostatně v axiální poloze. Přes předpětí pružinu může být sedadlo ventilu utěsněno za podmínek nulového tlaku a nízkým tlakem. Tento návrh se používá k dosažení schopnosti uzavřít ventil pod pracovním tlakem a podmínkou vysokého tlaku. Na vnější straně kroužku sedadla ventilu vložíme O-kroužky a elastické kroužky, abychom zajistili těsnění mezi sedadlem ventilu a tělem ventilu. Když se objeví oheň v místě používání rozšířeného grafitu, lze také udržovat těsnicí výkon. 3. Když se sedadlo ventilu a úniku těsnění ventilu v důsledku poškození, může těsnicí tuk vstřikovaný vstřikovacím ventilem tukem dosáhnout účinku nouzového utěsnění. Když je ventil v normálním pracovním stavu, může být tuk vstřikován vstřikovacím ventilu tukem, aby se namazal stopku ventilu a povrch kuličky, čímž se otevírá a zavírá se flexibilnější.
4. U ventilů nainstalovaných pod zemí lze podle potřeby prodloužit stonek ventilu ventilu a velikost může být podle potřeby zákazníci. Všechny kanalizační trubky, výfukové potrubí a vstřikovací zařízení pro nouzové tukové zařízení jsou odpovídajícím způsobem prodlouženy a další související potrubí jsou blízko prodloužené části ventilu. Kanalizační ventil, odvzdušňovací ventil a vstřikovací ventil mastnoty jsou připojeny k zemi pro instalaci, aby se usnadnilo pravidelné udržování hlavního ventilu.
5. Horní a dolní stonky ventilu jsou navrženy pro antistatické podle standardů API6D a ISO17292.
6. Když se před proudem používá sedadlo jediného pístového ventilu a po proudu se použije sedadlo s dvojitým pístem, má ventil funkci dvojitého blokování a může odříznout médium z proti proudu a po proudu současně. Když je hmotnost zadržená v dutině ventilu neobvykle natlakována v důsledku zvýšení teploty, sedadlo ventilu může automaticky uvolnit tlak (vypouštění na stranu proti proudu).
7. Kulička horního vstupního kulového ventilu je pevná a povrch je uzemněn, leštěný a ztvrdlý. Mezi koulí a ventilovým stonkem je nainstalováno posuvné ložisko, aby se snížil tření a pracovní moment.
8. Propojovací příruba mezi ventilem a pohonem odpovídá standardům ISO 5211, které se snadněji přizpůsobí a výměnu.

Top Entry Ball Valve
