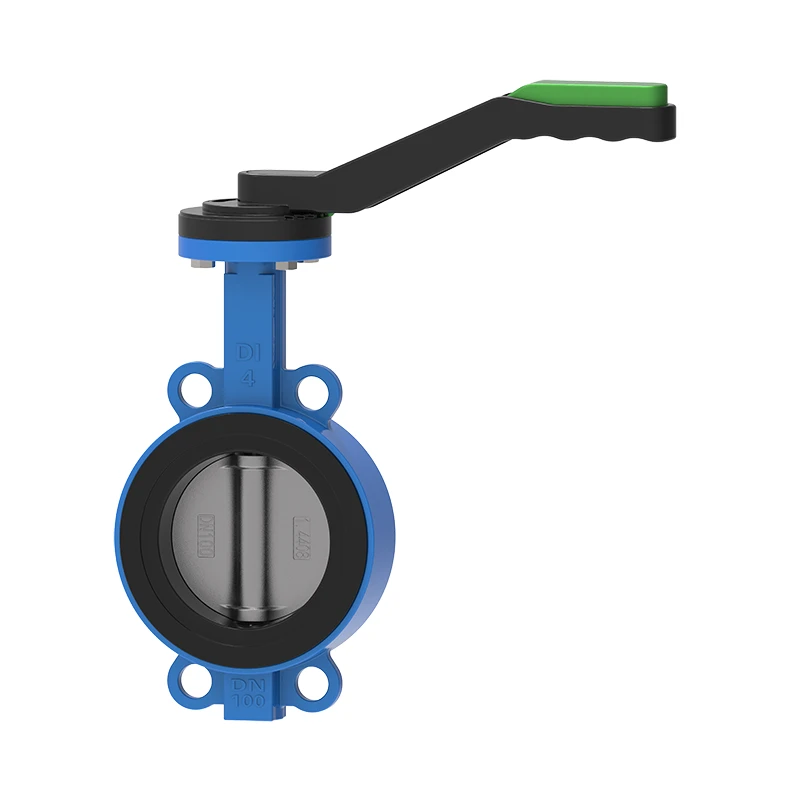

Pákový koncentrický motýlový ventil

Odolný ventil Lever Wafer Butterfly Valve, o kterém chcete vědět, můžete prozkoumat ve Waits Valve. Tyto ventily jsou důmyslně navrženy, jsou kompaktní a lehké a vaši inženýři je mohou snadno nainstalovat mezi příruby. Tyto ventily jsou navrženy speciálně pro fyzikální omezení a mohou dosáhnout dopředného uzavírání nebo ovládání škrcení bez jakýchkoli obav ve vodních, chemických a průmyslových aplikacích. Nabízíme různé materiály, velikosti a možnosti pohonů! Vítejte na našich webových stránkách www.waitsvalve.com. Pokud si nejste jisti, co potřebujete, kontaktujte naše odborníky prostřednictvím e-mailu a my vám poskytneme pomoc nebo zajistíme nákup pro přizpůsobení vhodného ventilu, který potřebujete.

Lever Wafer Butterfly Valve je typ škrticí klapky, která je typicky měkce utěsněná, s těsnícím povrchem vyrobeným z pryže nebo fluoroplastu jako těsnícím materiálem a ventilovou deskou a dříkem z uhlíkové oceli nebo nerezové oceli. Vzhledem k omezením materiálu těsnicí plochy je klapkový ventil se svorkou rukojeti vhodný pouze pro kapalná média, jako je voda, plyn, olej atd. s teplotami ≤ 80-120 ℃.

Detail:

Pákový klapkový ventil je obecně vhodný pouze pro ventily s malým průměrem, tj. ventily s průměrem menším nebo rovným DN200 mm. Vzhledem k relativně malému točivému momentu malého kalibru lze otevírání a zavírání ventilu přímo ovládat rukou. Pokud je průměr větší než 200 mm, v závislosti na konkrétní velikosti průměru by měla být vybavena turbínovou hlavou, pneumatickým zařízením nebo elektrickým zařízením.

Vzhledem k měkkému těsnění škrticí klapky škrticí klapky rukojeti musí být ventil během instalace a používání otevřen pod určitým úhlem, obecně mezi 5 ° -10 °, a pryž těsnicího povrchu nesmí být po dlouhou dobu ve stlačeném stavu.

Funkce:

Weitz's Lever Wafer Butterfly Valve se vyznačuje kompaktním konstrukčním uspořádáním a lehkými produkty.

Pákový waferový motýlkový ventil využívá design těsnění ve střední linii s malým otvíracím a zavíracím momentem, což vám šetří čas a námahu při provozu.

Těleso ventilu je vyrobeno z nerezové oceli 304, která je odolná vůči kyselé a alkalické korozi, a sedlo ventilu je vyrobeno z PTFE. Tento materiál je nyní vhodný pro přepravní potrubí zředěných kyselin a zásad v chemickém průmyslu s teplotním rozsahem -30 ℃ ~ 180 ℃. Může pracovat stabilně v korozivních podmínkách, což zajišťuje kontinuitu a bezpečnost procesu chemické výroby

Materiál těsnící plochy je snadno vyměnitelný, odolný proti stárnutí a slabé korozi a má dlouhou životnost.

Aplikace

Chemikálie, ropa, elektřina, textil, výroba papíru, zásobování vodou ve stavebnictví a odvodňování atd. Pákový waferový motýlkový ventil se používá ve strojírenských systémech k přepravě různých korozivních a nekorozivních tekutých médií v potrubích, pro zapínání/vypínání normálních teplot a tlakových potrubních médií a lze jej také použít pro regulaci průtoku.
