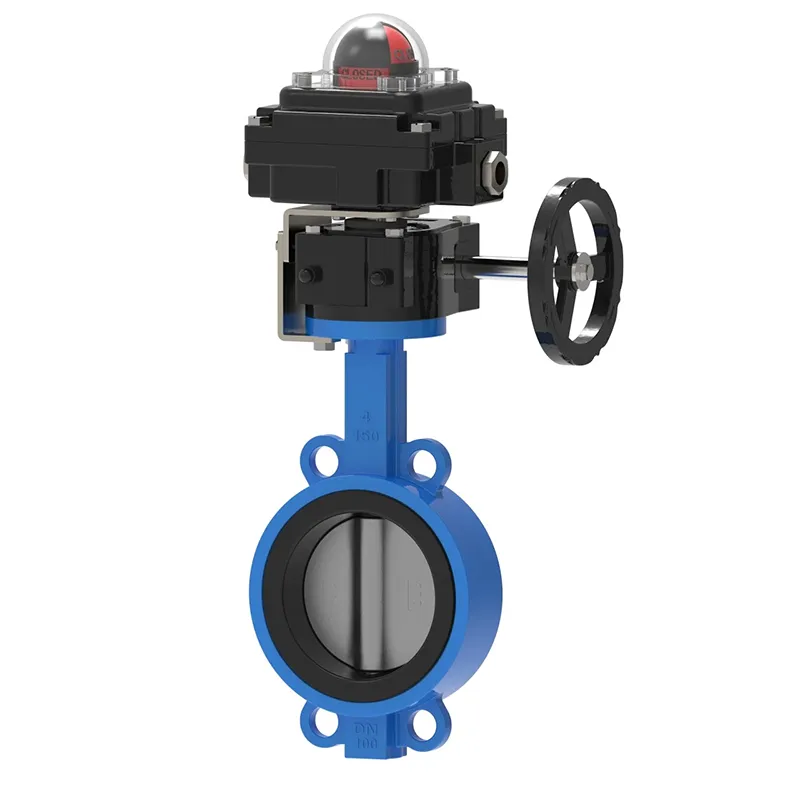

Motýlový ventil s koncovým spínačem

Vzhledem k tomu, že továrny a jejich procesy jsou stále složitější a více se spoléhají na zpětnou vazbu systému v reálném čase, mnoho zákazníků stále více požaduje elektrickou zpětnou vazbu pro ruční i automatické ventily. Každý ventil je jiný, takže Motýlkový ventil s koncovým spínačem s modifikací ventilu Waits poskytne přizpůsobené služby založené na vzorových ventilech a požadovaných spínacích skříňkách.

Výhoda

Nízkonákladový produkt pro indikaci polohy ventilu

Tavné lepidlo na vypalování práškovou barvou

2-kanálový jednopólový dvojitý spínač (SPDT) mechanický spínač, jmenovitý proud 16 ampér

Stav zapnutí/vypnutí můžete indikovat pomocí dobře viditelného kulového indikátoru

Vačka se snadno nastavuje a kalibrace na místě je jednoduchá. Není potřeba žádné nářadí.

Dvě 1/2palcová rozhraní pro vedení NPT

Motýlkový ventil s koncovým spínačem je ruční koncový spínač vhodný pro až 8palcové kulové ventily a klapky. Ventil odpovídá normě ISO5211, splňuje hodnocení NEMA 4X a je vybaven vestavěným blokovacím zařízením. Standardní koncový spínač SPDT 10 ampér @ 120VAC.

Koncový spínač je elektromechanické zařízení, které mechanicky spojuje akční člen s elektrickým spínačem. Koncový spínač je ovládací zařízení, které je poháněno pohybem předmětu. Koncové spínače zkrátka dokážou sledovat pohyb jiných objektů.

Mechanické koncové spínače mají vysokou přesnost a opakovatelnost. Kontaktní senzory slouží k detekci přítomnosti a polohy objektů v průmyslových provozech.

Typy koncových spínačů se obvykle dělí do čtyř kategorií: typ s vousy, typ válečku, typ páky a typ plunžru. Jsou konfigurovány jako normálně otevřené, normálně uzavřené nebo obojí. V některých aplikacích byly koncové spínače nahrazeny snímači přiblížení.

Když se předmět dostane do kontaktu s pákou koncového spínače (nebo pístem), páka se posune o předem stanovenou vzdálenost, dokud se kontakt neaktivuje. Přejetí se týká pohybu páky za předem stanovenou dráhu pojezdu. hlavní body.

Specifikace koncového spínače

Vzhledem k tomu, že škrticí ventil s koncovým spínačem je navržen pro specifické operace, každý koncový spínač musí být kalibrován podle aplikace. Zkontrolujte prosím následující parametry, abyste vyhodnotili kompatibilitu koncového spínače s vaší cílovou aplikací.

Plášť: Hliník litý pod tlakem: O-kroužek těsnění

Volitelné konstrukce z nerezové oceli 304 a 316

Povlak: Polyesterový práškový lak (hodiny)

O-kroužek: Nitrilová pryž (standardní) -25 ℃ -85 ℃ (hodina)

Typ prostředí: 4, 4X, IP67

Třída nevýbušnosti: Cl 1 zóna 1, Ex d IIC T6 Gb

Krajská klasifikace: Nema 4, Nema 7

Upevnění: Nerezová ocel

Osa: Nerezová ocel Namur

Dva půlpalcové závity NPT

Kontakty svorkovnice: 8

Pracovní napětí: 120VAC, 12VDC, 24VDC

Instalační držák: MB – 3,4:30 x 80, 130 H: 20, 30 (nerez)

Teplotní rozsah: -20 ℃ -85 ℃

Senzory: mechanický spínač CROUZET (standardně), bezdotykový spínač (volitelně)

Model: IP-67 (N4), ALS-500M (odolný proti výbuchu)
