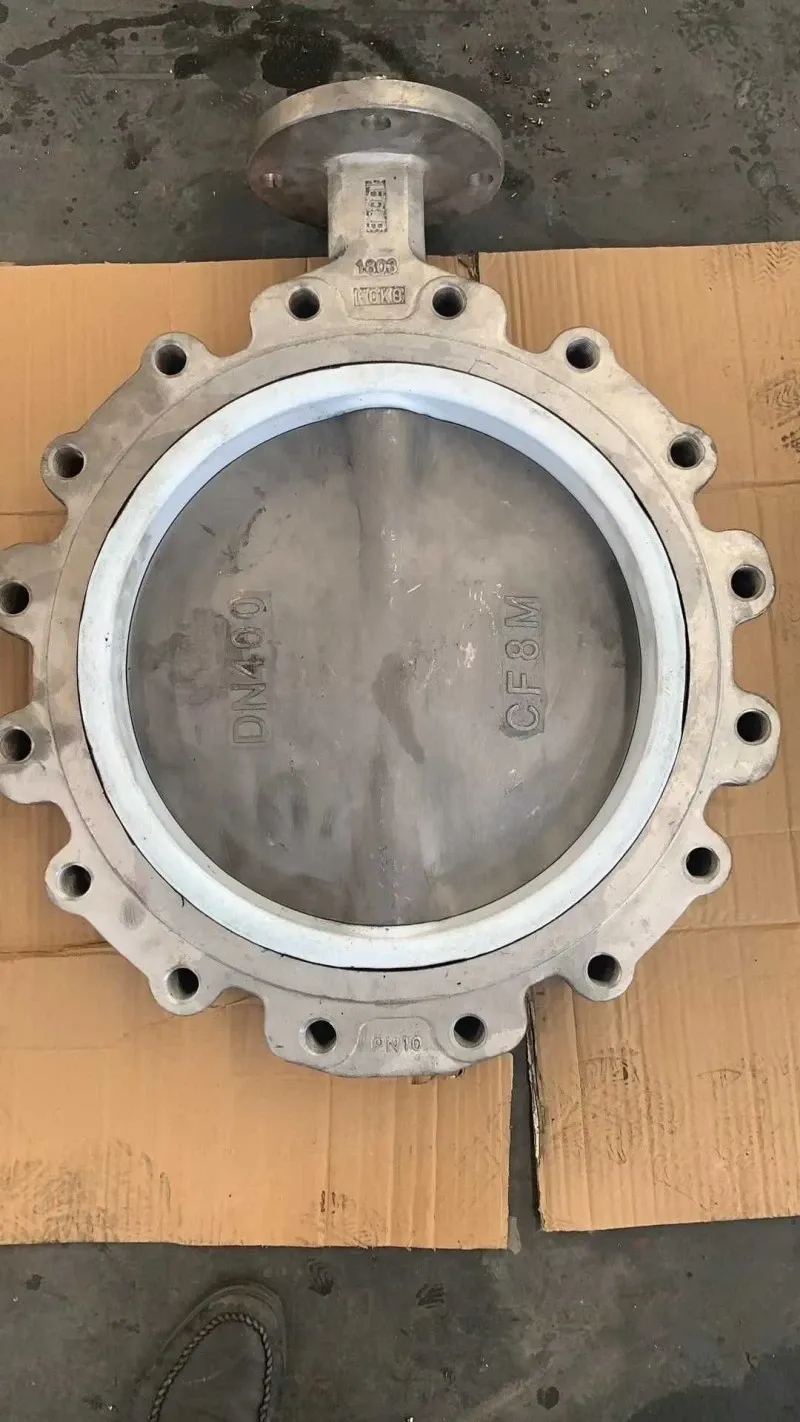

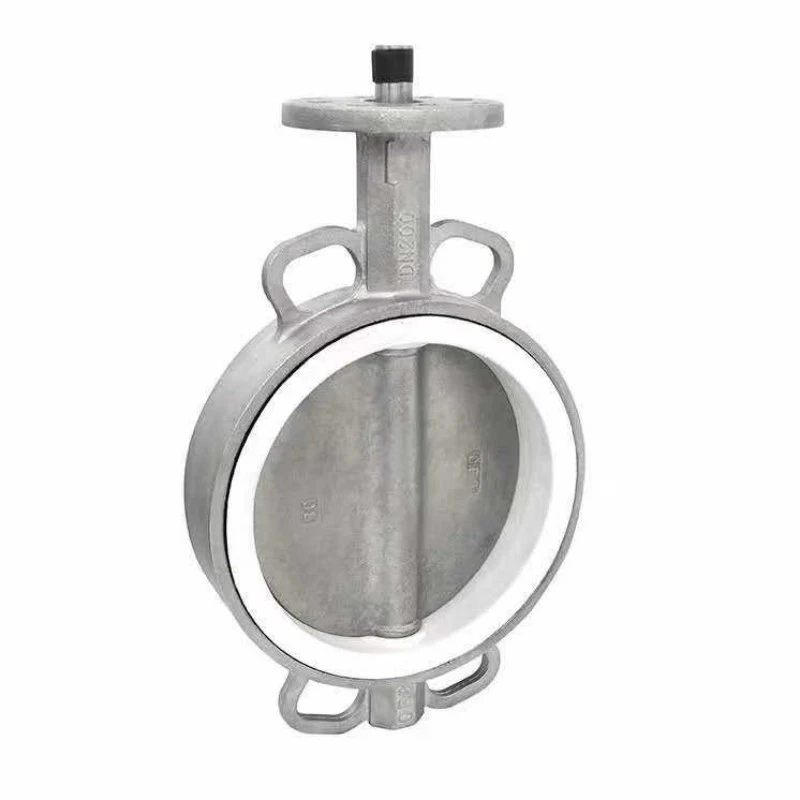

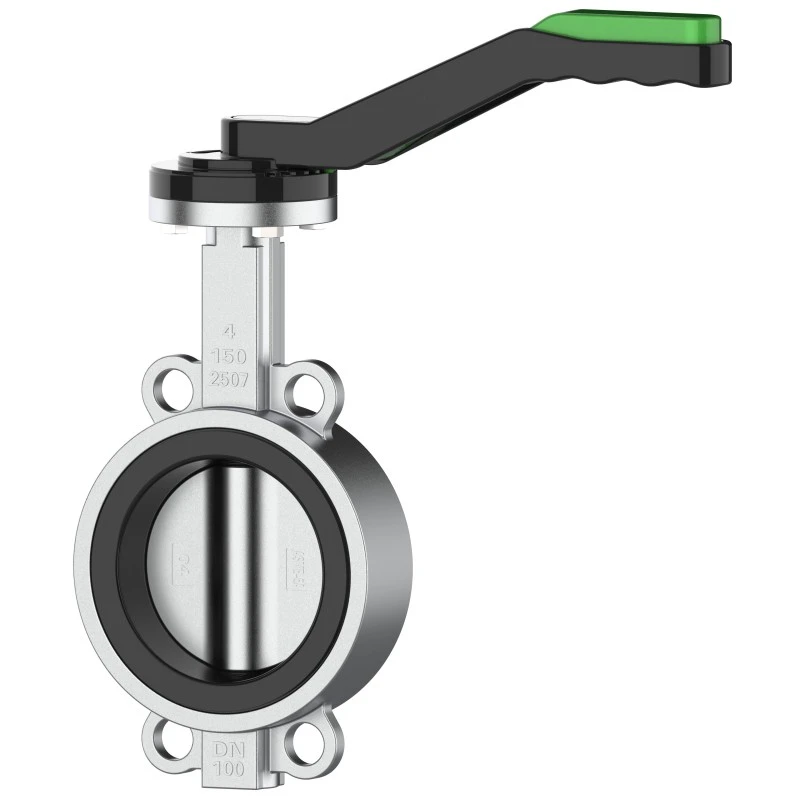

Duplexní ocelový pákový klapkový ventil

Waitesův ventil, levný pákový klapkový ventil (Bifázická ocel), obsahuje tělo ventilu z tvárné litiny s epoxidovým povlakem, poniklovanou desku ventilu z tvárné litiny, obložení z nitrilové pryže (NBR) a montážní vršek, který splňuje normy ISO 5211. Klíčovým prvkem pro těsnění je pryžové sedlo ventilu. Zvolili jsme přiměřenou konstrukční formu - typ drážky a nastavili jsme přiměřený kompresní poměr, abychom zajistili, že ventil nemá žádné úniky ve specifikovaném rozsahu tlaku. Při zkoušce tlakem vzduchu bylo dosaženo úplného utěsnění bez viditelného úniku.

Funkce:

pákový klapkový ventil (Bifázická ocel) obousměrný průtok, 100% utěsněný.

Vyměnitelné/lisované pryžové sedlo ventilu se dodává z různých materiálů.

Plně univerzální provedení tělesa ventilu je vhodné pro montáž dle všech běžně používaných norem, jako jsou ANSI, BS, DIN, IS, JIS atd.

Štěrbinovou ventilovou desku a tyčový ventil lze kromě uzavřené a otevřené polohy uzamknout v 8 mezipolohách.

Krátká velikost vodovodních trubek tváří v tvář odpovídá normám BS 5155/API 609/IS 13095/AWWA C 504.

Pákový klapkový ventil (Bifázická ocel) je bezúdržbový, nákladově efektivní a splňuje normy 97/23/CE (PED). V souladu se směrnicí CE 1115.

Použitelné pro příruby PN6/10/16, ANSI 150, tabulka D a tabulka E.

Detail:

Ventily Waits nabízejí svorku na konstrukci potaženou NBR (nitrilkaučukem) s rozsahem velikostí od 2 palců do 6 palců.

Zablokujte ovládání páky nebo převodovky.

Teplotní rozsah: -10 °C až 80 °C.

Jmenovitý tlak: PN16 až 6 palců.

Jiné velikosti mohou být poskytnuty na vyžádání, v rozsahu od 1/2 palce do 24 palců (POA).
