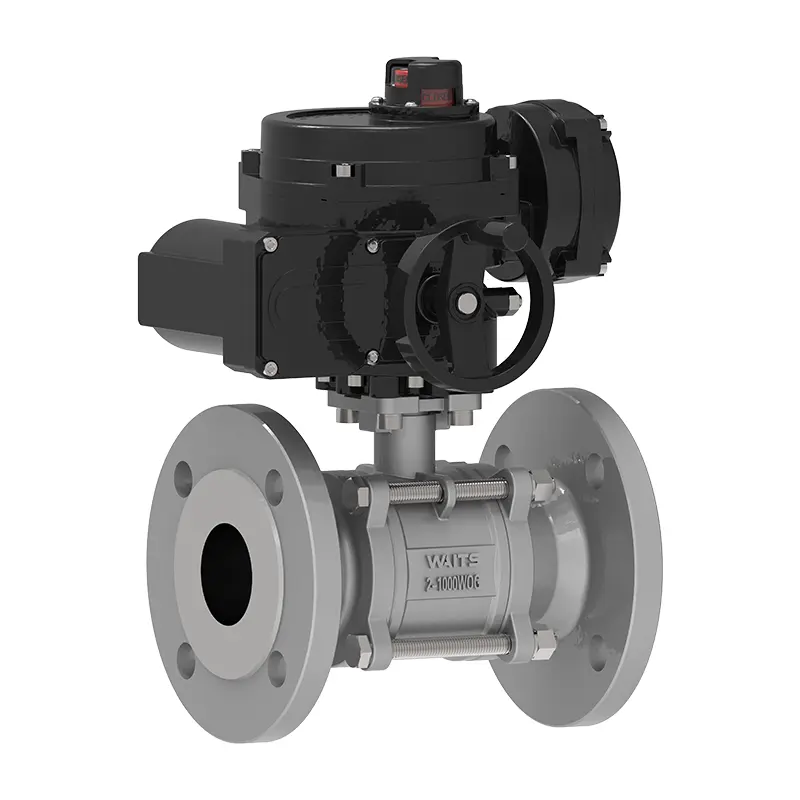

Elektrický třídílný přírubný plovoucí kuličkový ventil

Čekácí ventil Elektrická třídílná přírubová plovoucí kuličkový ventil je odolný, inteligentně kontrolovaný a dosahuje efektivní automatizace toku. Od předprodejních technických konzultací a plánování řešení až po instalaci po prodeji, uvedení do provozu, údržby a opravy, čeká ventil, může také navrhnout dvoudílné kulové ventily s montážními držáky, aby se usnadnily automatizační aplikace. Waits Valve vytvořil kompletní systém služeb plného cyklu.

Odeslat dotaz

Popis výrobku

Tělesa ventilu čekacího ventilu Elektrická třídílná přírubová plovoucí kuličkový ventil je rozdělen do tří částí a přijímá standardní design elektrického kuličky. Rozsah velikosti je NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100 a pracovní tlak WOG je CL150 ~ CL2500 Pn10 ~ Pn260. Poskytujeme celou řadu třídílných kulových ventilů s různými koncovými spojeními, včetně koncových konců, konců svařování zadku, konců svařování soketu a spojení tří svorek.

Jedinečná struktura čekacího ventilu umožňuje pohodlnější demontáž a údržbu: sedadlo míče a ventilu lze zkontrolovat a vyměnit bez rozebírání potrubí, což výrazně snižuje obtíž a náklady na údržbu. Pokud jde o výkon těsnění, třídílná struktura poskytuje rovnoměrnější rozdělení tlaku a má účinek na těsnění, zatímco režim elektrického pohonu realizuje automatické ovládání. Tento ventil se často používá ve scénářích průmyslového potrubí s vysokou frekvencí údržby ventilu a přísnými požadavky na těsnění.

Implementační standardy-elektrický třídílný přírubný plovoucí kuličkový ventil
Návrhové standardy	6d/Fire Fire 608, BS5351
Standard příruby	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody připojení	Rf
Testování a přijetí	Fire 598, EN12266
Strukturální délka	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	Fire 6fa, Fire 607
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175

Aplikační elektrická třídílná příruba plovoucí kulička
Velikost	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Rozsah tlaku	CL150 ~ CL2500 PN10 ~ PN260
Teplotní rozsah	-20 ℃ ~ 400 ℃
Rozsah aplikací	Použitelné na různá média, jako je voda, pára, olej, zkapalněný plyn, zemní plyn, uhelný plyn, kyselina dusičná, kyselina octová, oxidační média, močovina atd.
Režim pohonu	Hydraulické, pneumatické, elektrické, manuální a červokové převodovky.
Kryt těla/ventilu ventilu	Výkopy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel, monel Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Těsnění	Vyztužený PTFE, para-polyfenylen (RPTFE, PPL), kov
Stonek ventilu	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Míč	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Tyč	Azbestový grafit, flexibilní grafit, polytetrafluorethylen, slitina na bázi železa

Základní struktura a pracovní princip

1. Tělo ventilu se skládá z levých, pravých a středních řezů spojených šrouby, což umožňuje rychlou demontáž pro údržbu a výměnu vnitřní komponenty.

2. Míč se posune směrem k výstupnímu těsnění pod tlakem média a dosahuje obousměrného utěsnění vhodného pro časté provozní cykly.

3. Integruje elektrický pohon čtvrthotoru podporujícího 0–90 ° Ovládání rotace pro regulaci toku nebo funkce zapnutí/vypnutí, přímo kompatibilní s průmyslovými kontrolními systémy.

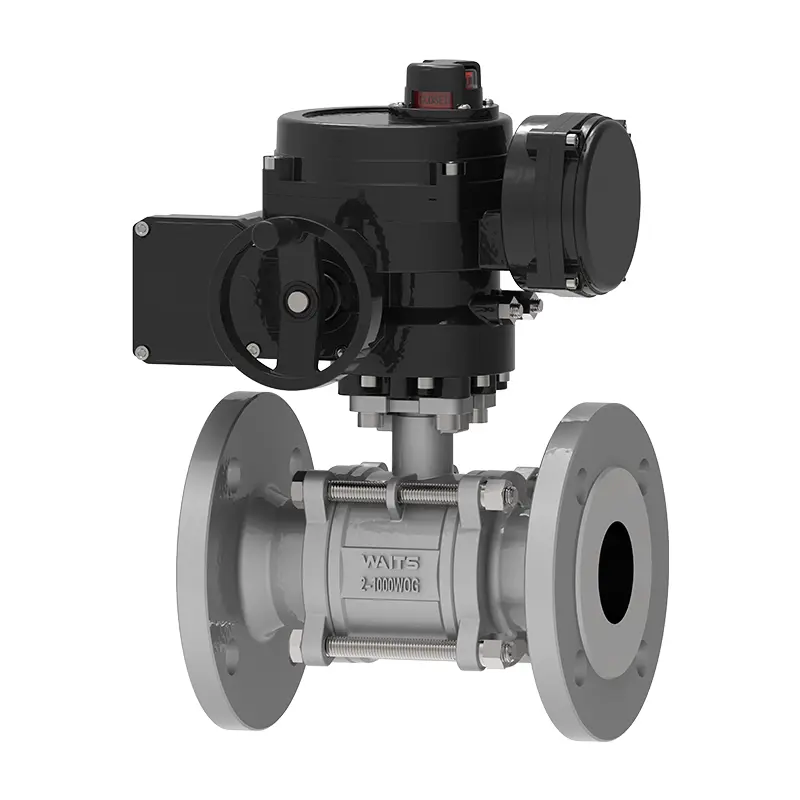

Electric Three Piece Flanged Floating Ball Valve
