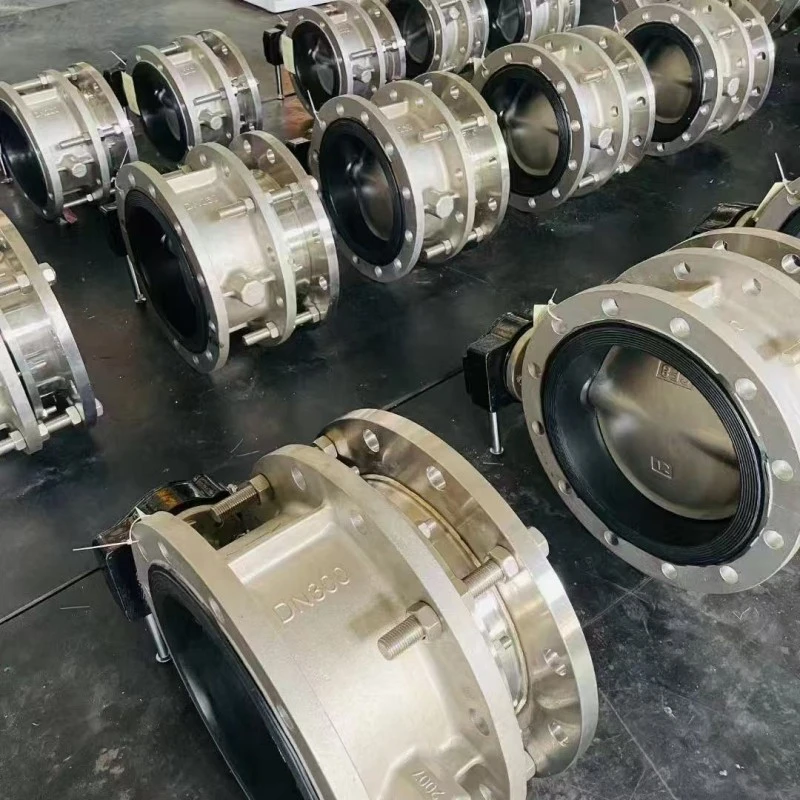

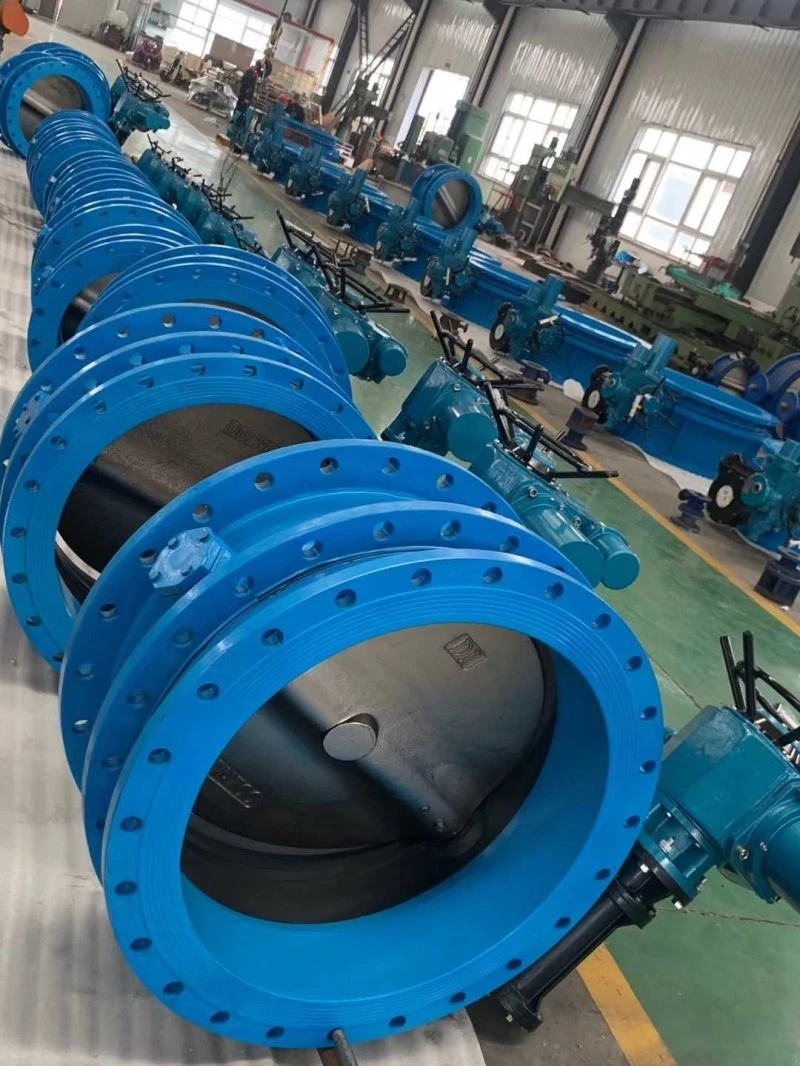

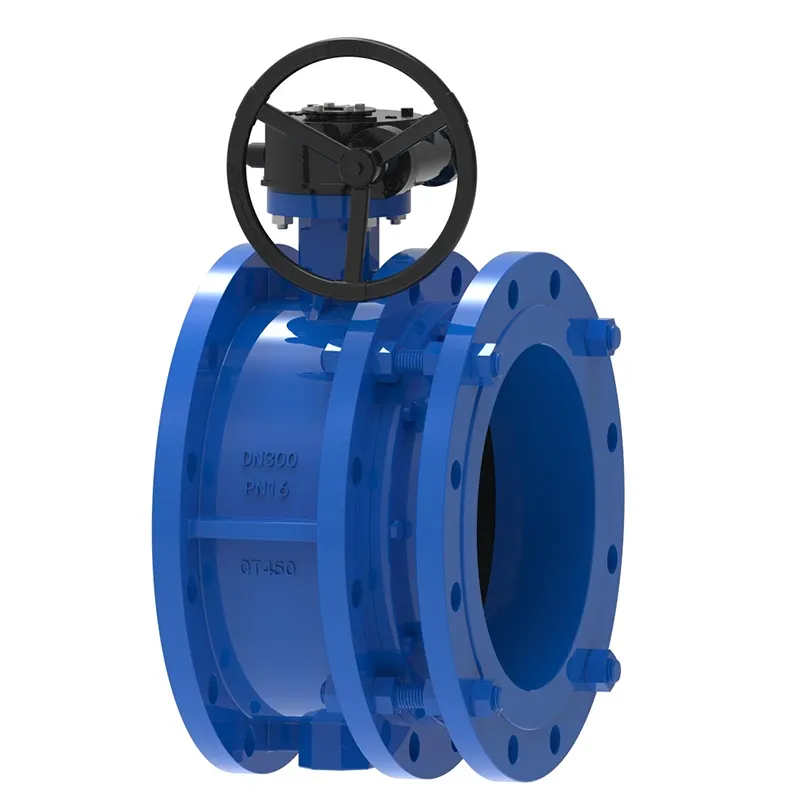

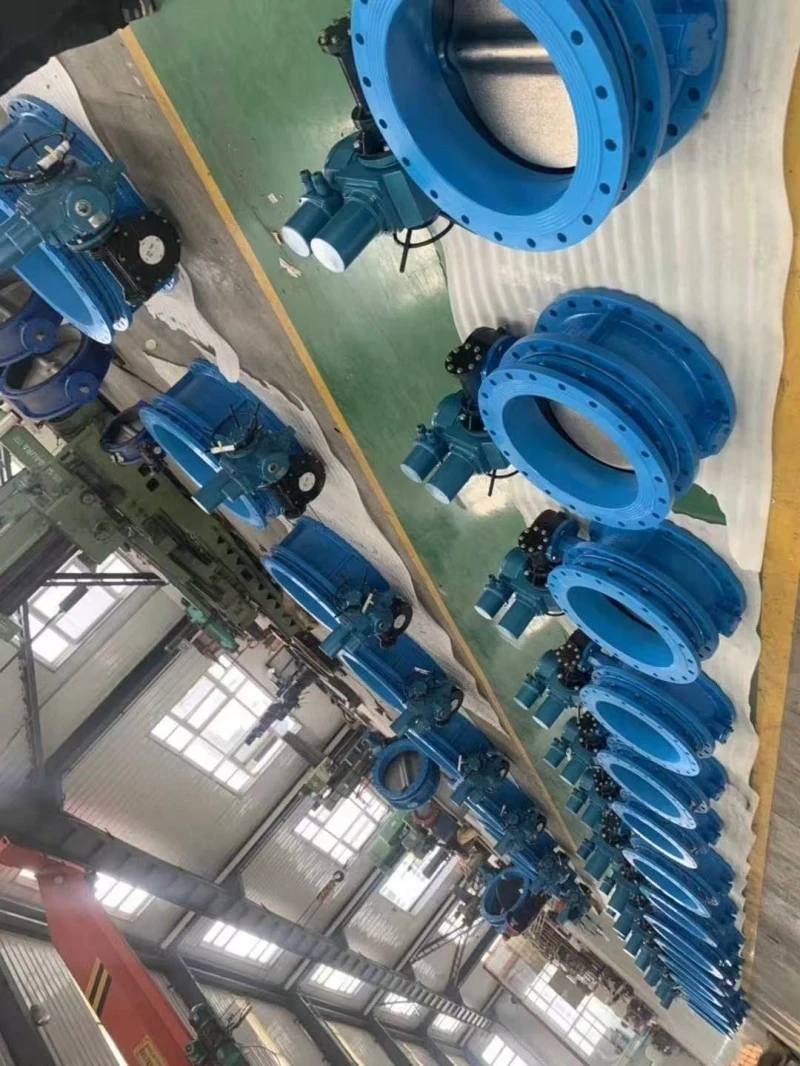

Expanzní kloub Koncentrický motýlový ventil

Klapka pokročilého teleskopického koncentrického klapkového ventilu je instalována ve směru průměru potrubí. Ve válcovém kanálu tělesa teleskopické klapky se kotoučová klapka otáčí kolem osy s úhlem natočení mezi 0° a 90°. Při otočení o 90° je ventil zcela otevřen. Vhodné pro teploty ≤ 80 ℃, používané v ropném, chemickém, potravinářském, farmaceutickém, textilním, papírenském, energetickém, vodovodním a kanalizačním potrubí, plynovodech pro regulaci průtoku, zachycování médií a kompenzaci tepelné roztažnosti a smršťování potrubí.

výhody:

Teleskopická koncentrická klapka (se strukturou, která se může roztáhnout v určitém rozsahu délek) nejen usnadňuje demontáž ventilu, ale také snižuje namáhání potrubí a chrání ventil. Zároveň také komprimuje způsob instalace klapek a kompenzátorů, čímž je prostor kompaktnější. Normálně tyto typy ventilů nevyžadují zvláštní údržbu a vyžadují pouze pravidelné sledování expanzních a smršťovacích částí z hlediska netěsností a uvolnění.

Způsob montáže teleskopické koncentrické klapky má velké výhody, protože je potřeba demontovat pouze kompenzátor, což ušetří mnoho místa na údržbu a dosáhne se bezúdržbové údržby (klapky jsou těžší, kompenzátory jsou lehčí a pracnost je nižší).

Bezpečnostní opatření při instalaci:

1. Na staveništi potrubí je přísně zakázáno demontovat klapky s demontovanými expanzními přírubami; Je přísně zakázáno opakovaně prodlužovat nebo zkracovat teleskopickou klapku na místě.

2. Potrubí na obou koncích expanzního ventilu musí být soustředné a obě přírubové plochy na trubkách musí být rovnoběžné;

3. Upevňovací šrouby příruby by měly být utaženy symetricky a neutahujte upevňovací šrouby příruby silou na jedné straně;

4. Expanzní potrubí je instalováno za ventilem;

5. Expanzní část expanzního ventilu nesmí být instalována v rohu nebo na konci potrubí.

6. Škrtící klapka s expanzní přírubou musí být před instalací umístěna naplocho a neměla by se libovolně narážet;

7. Konstrukční délka teleskopického koncentrického škrtícího ventilu je minimální délka ve výrobě a během instalace je vytažena na instalační délku (tj. konstrukční délku);

Když délka mezi potrubími překročí instalační délku expanzní klapky, upravte prosím rozteč potrubí a netahejte za expanzní ventil silou, aby nedošlo k jeho poškození;

9. Klapka teleskopické koncentrické klapky může být instalována v libovolné poloze. Při použití pro teplotní kompenzaci by po dokončení instalace potrubí měly být na obou koncích podél osy potrubí instalovány držáky, aby se zabránilo vytažení expanzní trubky expanzního ventilu. Podpěrná síla držáku se vypočítá podle následujícího vzorce a je přísně zakázáno odstraňovat držák během provozu;

Jak vybrat:

Konstrukční forma teleskopické koncentrické klapky se dělí na dva typy: koncentrická teleskopická klapka a excentrická teleskopická klapka. Podle různých ovládacích mechanismů je lze rozdělit na teleskopické klapky poháněné šnekovým převodem, pneumatické teleskopické klapky a elektrické teleskopické klapky.

Podle různých materiálů těsnění se dělí na teleskopické klapky s měkkým těsněním a teleskopické klapky s kovovým tvrdým těsněním.

Teleskopické koncentrované klapky se obvykle používají pro potrubí čisté vody s teplotami T>80 ℃ a potrubí nejsou korozivní. Tvrdě utěsněné teleskopické klapky se běžně používají v parních teplosměnných potrubích s teplotami T>425 ℃. Při výběru teleskopické klapky je proto nutné si ujasnit médium, teplotu, tlak atd., aby byl výběr správný.
