Motýlkový ventil s ozubenou přírubou

Waits Valve je známým dodavatelem ventilů v Číně a jeden z motýlových ventilů Gear Flange je vyroben z epoxidem potaženého těla ventilu z tvárné litiny, které má po speciální úpravě vysokou pevnost a odolnost proti korozi. Standardním materiálem ventilového kotouče je tvárná litina a podle vašich požadavků mohou být dodány také materiály z hliníkového bronzu nebo nerezové oceli. Vítejte, abyste s námi prodiskutovali své potřeby.

Odeslat dotaz

Popis výrobku

Vysoce kvalitní motýlkový ventil Gear Flange od společnosti Waits Valve splňuje normu AS4087 PN16 (v podstatě stejný jako tabulka D). Vybaveno uzamykatelnou pákou a štěrbinovou deskou nebo převodovkou IP67 s hřídelí z nerezové oceli a vizuálním indikátorem. Sedlo ventilu EPDM a kotouč jsou umístěny na drážkovaném hřídeli (není pevné, čímž se vyloučí možná místa závady). Tento produkt získal mezinárodní certifikaci.

funkce

Motýlkový ventil s ozubenou přírubou je vhodný pro čištění vody a odpadních vod i pro obecné průmyslové aplikace

Tenké a kompaktní tělo klapky, snadná instalace v úzkých oblastech

Tělo ventilu je odlité s vyčnívajícími očky a metrickými závity

Na konci potrubí lze instalovat šoupátko

Není třeba instalovat příruby na výstupní konec ventilu

Otáčením ručního kola ve směru hodinových ručiček otevřete škrticí ventil s ozubenou přírubou

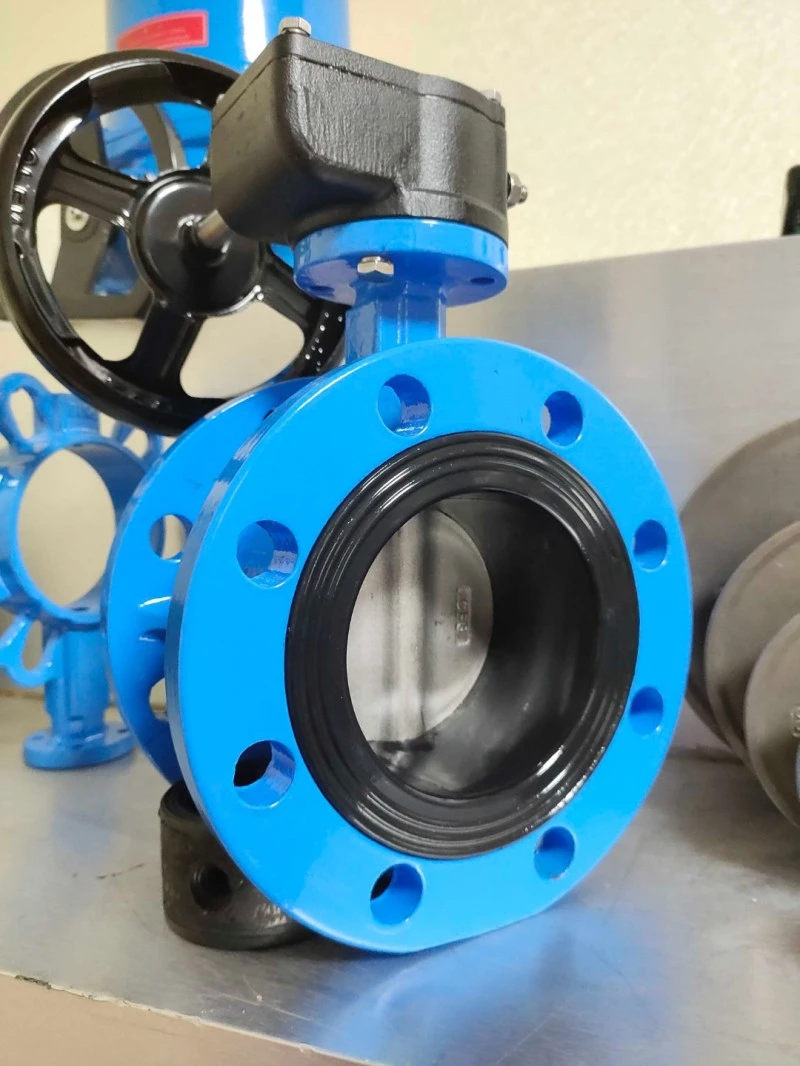

Gear Flange Butterfly Valve

Detail

Provozní příruba odpovídá normě ISO 5211. Motýlový ventil s ozubenou přírubou je navržen pro použití ve spojení s ručními, pneumatickými nebo elektrickými pohony.

Gumové sedlo ventilu má funkce proti zhroucení, napnutí a proti rozstřikování.

Precizně opracovaný kotouč ventilu zajišťuje nízký provozní krouticí moment a účinné těsnění až do 200 psi. Ventilový kotouč navržený pro dynamiku tekutin může dosahovat vysokých průtoků.

Integrovaná konstrukce dříku ventilu usnadňuje použití a poskytuje přesné umístění kotouče ventilu.

Ventil je potažen epoxidem a vybavili jsme ho mazacím šroubením typu "palivová tryska" pro snadné mazání hrdla a převodovky (je-li k dispozici).

Motýlkový ventil s ozubenou přírubou je vhodný pro příruby klapek typu svorek s pohonem ozubených kol:

Ocelová posuvná příruba ANSI třídy 150: Vyhovuje specifikacím typu šroubů AWWA C207-13 a ANSI # 150. Na vyžádání lze dodat specifické třídy oceli pro konstrukční nebo kritické aplikace.

Kluzná příruba z nerezové oceli třídy ANSI 150: K dispozici v třídách ATSM 304L a 316L. Tato posuvná příruba vyhovuje specifikaci typu vrtání ANSI # 150.

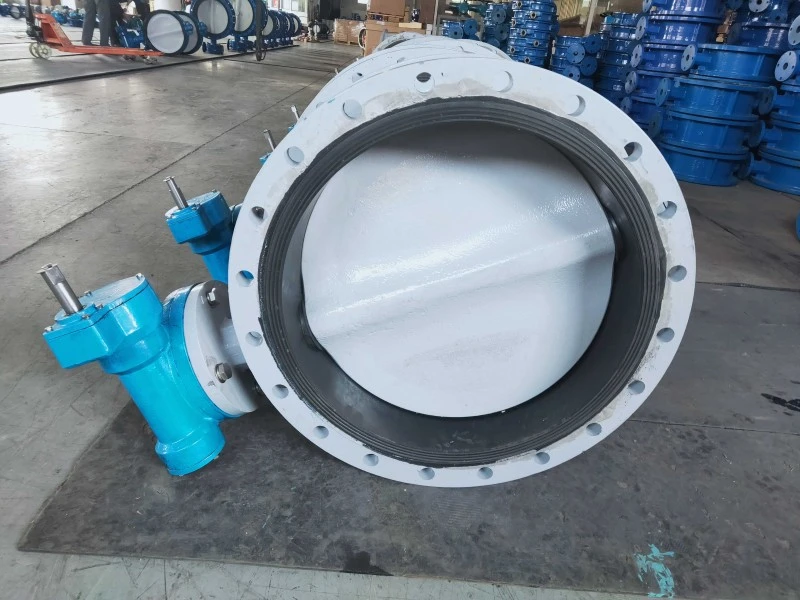

Gear Flange Butterfly Valve

Funkce:

Motýlkový ventil s ozubenou přírubou se soustřednou strukturou jako jeho jádrem je široce používán ve scénářích výroby zařízení pro cesty řízení tekutin, jako jsou klimatizační vodní systémy, vodovodní a drenážní potrubí a cirkulační systémy HVAC.

Turbo provoz dosahuje přesného nastavení a stability ručním otáčením; Pneumatické poháněné zdrojem plynu s rychlou odezvou; Elektrický typ používá řídicí motor pro podporu vzdálených a automatizovaných operací.

Motýlkový ventil Gear Flange má rozumnou strukturu a snadnou instalaci, která dokáže účinně odříznout nebo regulovat průtok média. Může splňovat požadavky na bezpečný provoz různých potrubí v budovách

Velikost: Dvousvorná klapka s pohonem ozubeného kola

Pokud není uvedeno jinak, jsou všechny rozměry v palcích.

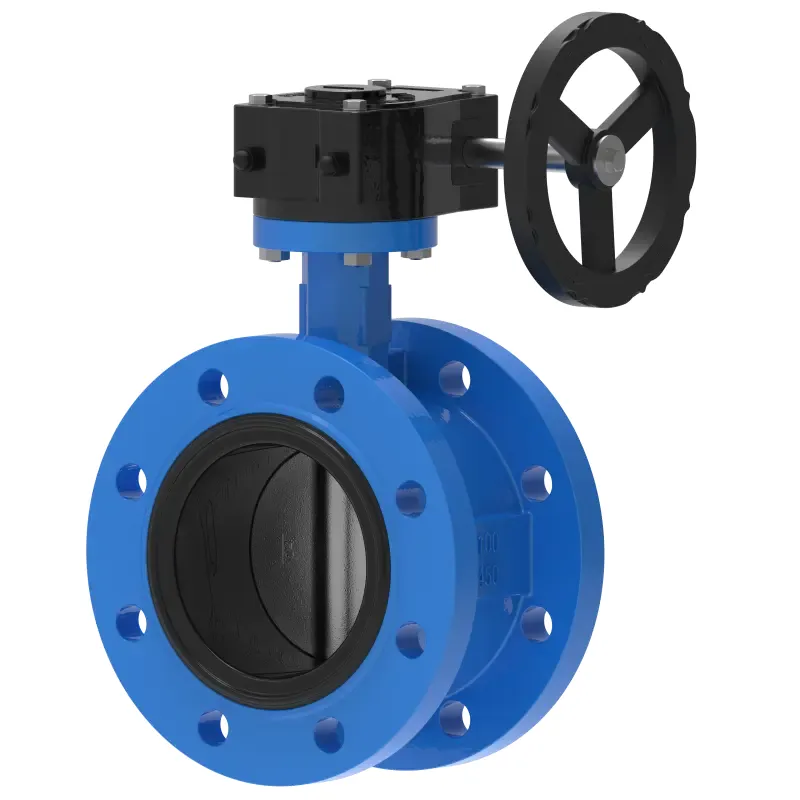

Gear Flange Butterfly Valve
