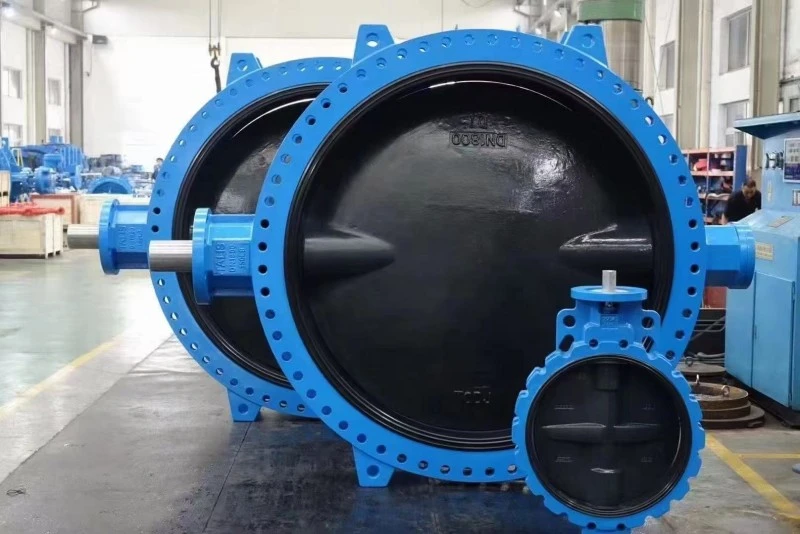

Přírubový motýlový ventil typu U

Motýlkový ventil Waits s přírubou typu U je odolný, má malé rozměry, je lehký a skládá se pouze z několika částí. Navíc se dá rychle otevřít a zavřít. Když je přírubový škrticí ventil v plně otevřené poloze, tloušťka škrticí klapky je jediným odporem, aby médium protékalo tělem ventilu, takže tlaková ztráta generovaná ventilem je velmi malá a má lepší charakteristiky řízení průtoku. Typy těsnění přírubového motýlového ventilu typu U jsou elastické těsnění a kovové těsnění. Elastický těsnicí ventil, těsnicí kroužek může být zapuštěn do těla ventilu nebo instalován kolem klapky.

Funkce

1. Škrtící klapka má jednoduchou konstrukci, malý objem, nízkou hmotnost a skládá se pouze z několika částí. Navíc jednoduše otočte o 90° pro rychlé otevření a zavření, což usnadňuje ovládání. Současně má ventil dobré vlastnosti řízení kapaliny.

2. Konstrukce je jednoduchá a kompaktní a lze ji rychle otevřít/zavřít o 90°.

3. Extrémně nízký provozní točivý moment, úspora energie.

4. Průtoková křivka směřuje k přímce, což ukazuje na vynikající regulační výkon.

5. Široký výběr materiálu, vhodný pro různá média.

Jednoduše otočte o 90 ° pro rychlé otevření a zavření, snadné ovládání. Současně má přírubový motýlový ventil typu U vynikající vlastnosti regulace kapaliny.

Životnost kovových utěsněných ventilů je obvykle delší než životnost elastických utěsněných ventilů, ale je obtížné dosáhnout úplného utěsnění.

Srovnání mezi přírubovým škrticím ventilem typu U a škrticím ventilem s dvojitou objímkou

1. Materiál (podobnost):

Těleso ventilu: šedá litina; Tvárná litina; Uhlíková ocel.

Kotouč ventilu: tvárná litina (poniklovaná nebo potažená nylonem); nerezová ocel 304/316; Hliníkový bronz.

Vřeteno ventilu: nerezová ocel 410/416/304/316.

Sedlo ventilu: pryž EPDM; Nitrilová pryž; teflon; Fluorkaučuk; heparen; Chloroprenový kaučuk; Kovové sedlo ventilu.

2. Tlak (podobnost):

TŘÍDA 125/150； PN10/16/25

3. Rozsah aplikace:

Přírubový motýlkový ventil typu U se liší od přírubových klapek nebo klapkových klapek v tom, že používá přírubové spoje a má kratší koncovou délku.

Pokud je nutné použít pro regulaci průtoku klapky, nejdůležitější je vybrat správnou velikost a typ ventilu. Konstrukční princip klapek je vhodný zejména pro výrobu ventilů velkých průměrů. Klapkové ventily jsou široce používány nejen v obecných průmyslových odvětvích, jako je ropa, zemní plyn, chemický průmysl a úprava vody, ale také v systémech chladicí vody tepelných elektráren.

Pokud je pro regulaci průtoku nutné použít přírubový motýlový ventil typu U, nejdůležitější je správně vybrat velikost a typ ventilu. Konstrukční princip klapek je vhodný zejména pro výrobu velkoprůměrových klapek. Klapkové ventily jsou široce používány nejen v obecných průmyslových odvětvích, jako je ropa, zemní plyn, chemický průmysl a úprava vody, ale také v systémech chladicí vody tepelných elektráren.
