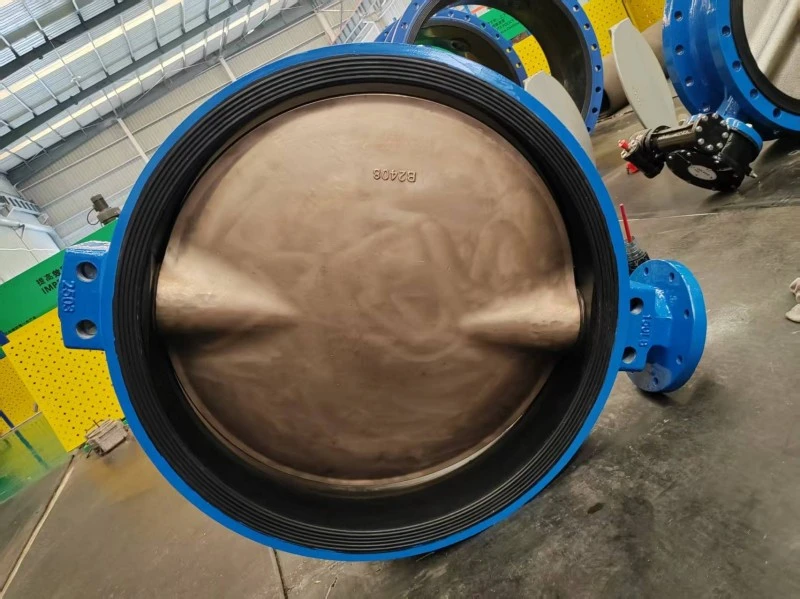

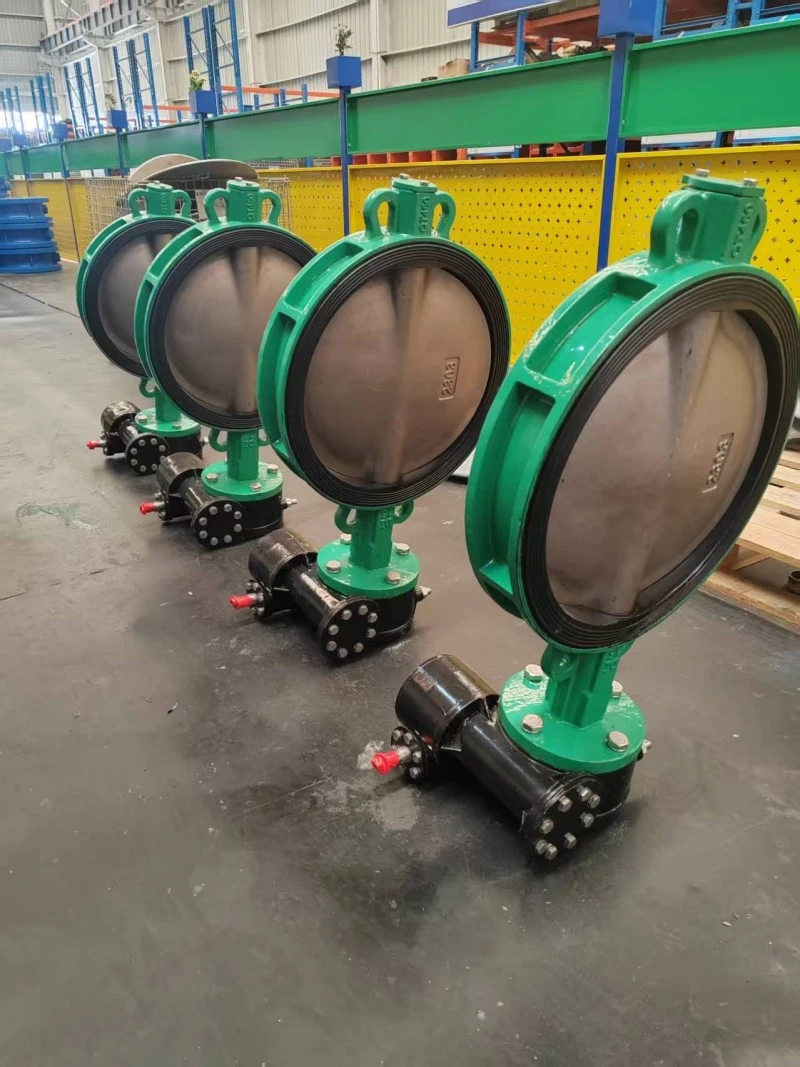

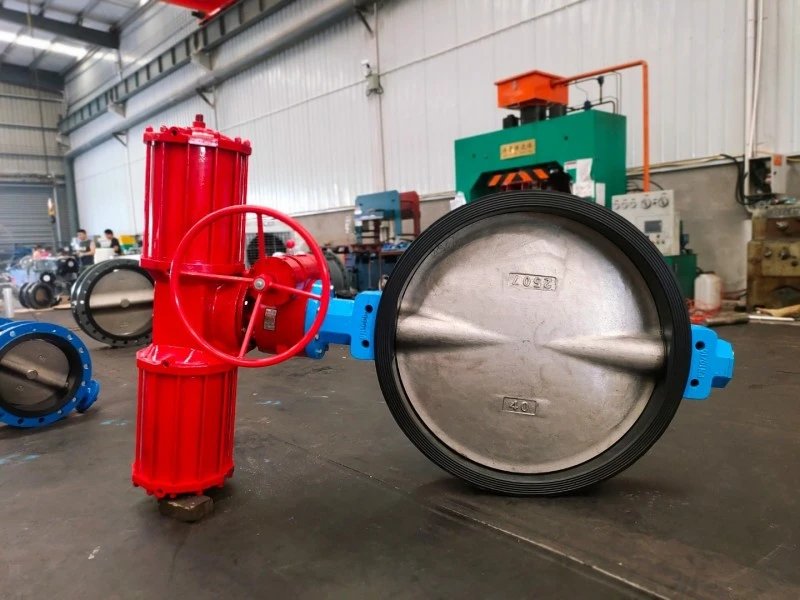

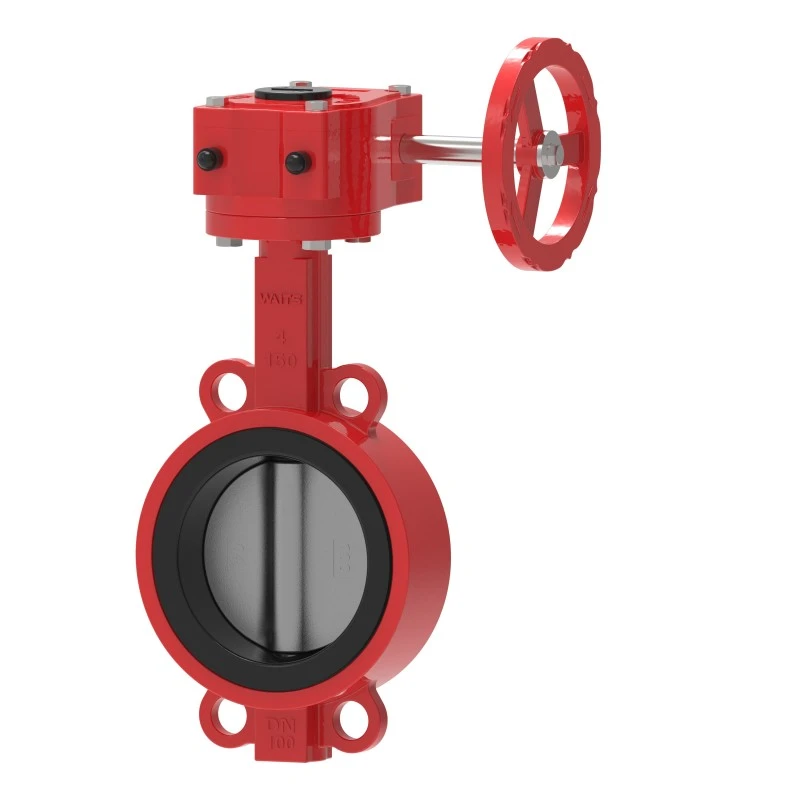

Fire Gear Wafer Butterfly Ventil

Fire Gear Wafer Butterfly Valve od Waits Valve je základním produktem mé řady požární ochrany a získal certifikaci ISO 9001 od DNV, Bureau Veritas, ABS a Lloyds. Tato řada škrticích ventilů využívá vysoce kvalitní tělo a desku ventilu B148 C9500 a dřík ventilu Monel K500. Pokud máte nějaké další požadavky, neváhejte nás kontaktovat!

Křídlová deska je umístěna ve středu potrubí a tyč procházející přes škrticí klapku je připojena k pohonu vně ventilu. Otočné ovladače mohou způsobit, že klapka bude rovnoběžná nebo kolmá ke směru toku tekutiny. Na rozdíl od kulových ventilů jsou klapky vždy umístěny v rozsahu průtoku kapaliny, takže bez ohledu na polohu ventilu dojde v kapalině k poklesu tlaku.

Funkce:

Fire Gear Wafer Butterfly Valve splňuje nebo překračuje požadavky norem EN 593 a MSS SP-67.

Konstrukce disku sířovacího ventilu dosahuje vzduchotěsného uzavření.

Fire Gear Wafer Butterfly Valve je vhodný pro vnitřní i venkovní použití.

Indikátor polohy ve tvaru vlajky.

Vestavěný monitorovací spínač.

Velikost konce drážky musí odpovídat normě AWWA C606 nebo jiným normám pro potrubí IPS.

Osobní rozměry odpovídají standardu MSS SP-67.

Certifikace UL/ULC 1091, certifikace FM 1112, certifikace VdS 2100-08en a 3C a také certifikace CNBOP.

Jmenovitý pracovní tlak:

Certifikace UL/ULC: 300 psi

FM certifikace: 300 psi

Certifikace VdS a 3C: 16 bar

Popis produktu

Těleso ventilu: tvárná litina GGG40/50 nebo litina GG25

2-Vřeteno ventilu: SS420/SS431/SS416

3-Butterfly plate: tvárná litina, litina. Nerezová ocel SS304 (CF8).

4-Ventilové sedlo: EPDM nebo PTFE

Vřeteno ventilu: nerezová ocel

6-Vnitřní a vnější povlak z epoxidové pryskyřice s tloušťkou větší než 250 mikronů

7- Způsoby připojení: typ svorky, typ oka, typ příruby

8- Pracovní tlak: PN10/16; Rozsah velikostí: 2 palce až 72 palců

9- Konstrukční normy: DIN, EN558-1, API609; Horní příruba: ISO 5211;

10-Provozní režim: Ruční kolo nebo šnekové kolo
