Marine Concentric Butterfly Ventil

Mořské koncentrické klapky Waits jsou navrženy podle API 609 / ISO 14313 / JIS F7480 – mezinárodně uznávaných norem námořních ventilů, které specifikují požadavky na konstrukci, rozměry, materiály a výkon, zajišťují spolehlivost a kvalitu v lodních aplikacích.

Odeslat dotaz

Popis výrobku

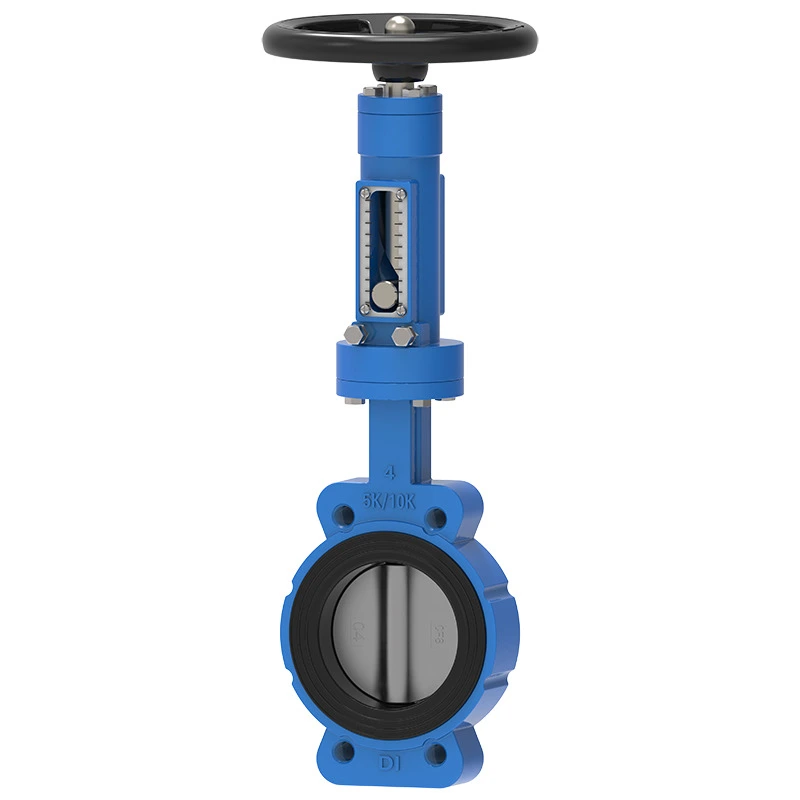

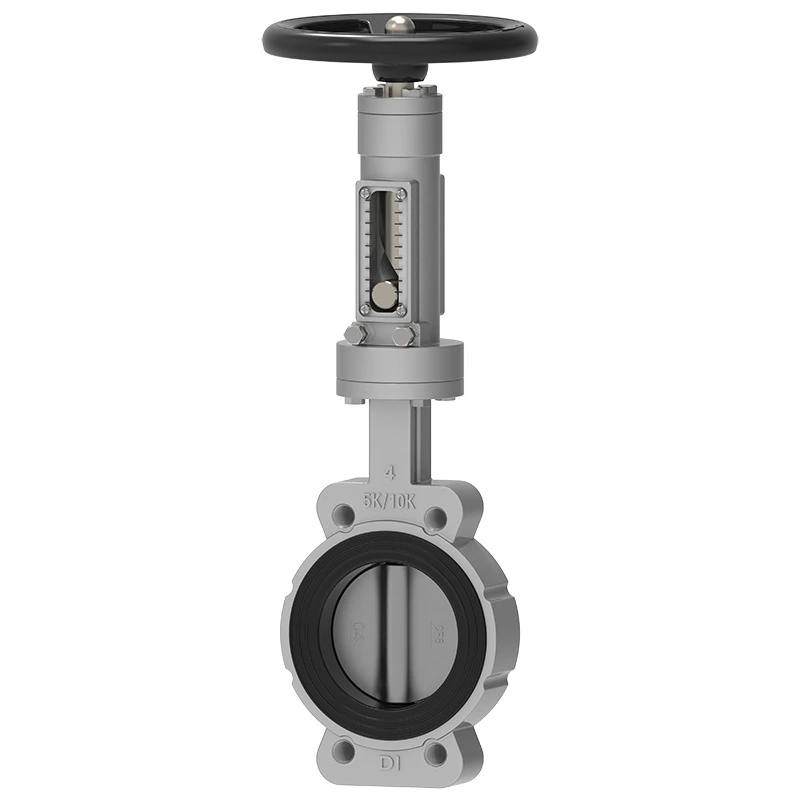

Koncentrický škrticí ventil Waits's Marine dostupný v provedení se semi-uško (kompaktní) a full-oku (vysoká stabilita) je určen pro použití na lodi. Ideální pro stísněné prostory nebo exponované paluby, nabízejí spolehlivé těsnění, odolnost proti korozi mořské vody a přesné ovládání vodních, drenážních a chladicích systémů v náročných námořních prostředích.

Implementační standardy

Design Standard	API 609, EN 593, BS 5155, GOST
Konec standardu	ANSI B16.1 CL. 125LB a B16,5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 a PN16 AS 2129 Tabulka D a E BS 10 Tabulka D a E MSS SP44 CL. 150 LB AWWA C207 150 LB ISO 2531 PN6, PN10 a PN16 ISO 7005 PN6, PN10 a PN16
Kontrola & Test	API 598, IS0 5208, EN 12266-1, GOST
Tváří v tvář	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Horní příruba	ISO 5211

Aplikace

Provozní teplota	-45℃~150℃
Velikost	2"-80", DN50-DN2000
Pracovní tlak / CWP	16BAR 10BAR
Shell	24BAR 15BAR
Pečeť	18BAR 10BAR
Vzduchový test	6BAR 6BAR
Provozní prostředí	Zátěžový a stokový systém Chemické zpracování Odsolovací zařízení, Vrtné soupravy, Pitná voda Suchý prášek, Potraviny a nápoje, Plynárny HAVC Těžební průmysl, papírenský průmysl, manipulace s pískem, mořská voda, cukrovarnický průmysl Termotechnická úprava vody Odpadní voda
Operátor	Pákové, ozubené, elektrické, pneumatické atd.
Materiál těla	Litina, tvárná litina, uhlíková ocel, nerezová ocel, AL-bronz atd.
Disk	Litina, tvárná litina, uhlíková ocel, nerezová ocel, AL-bronz
Zastavit	2CR13 F304 F316 F51 F53 Monel K500
Sedadlo	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Přírodní kaučuk
