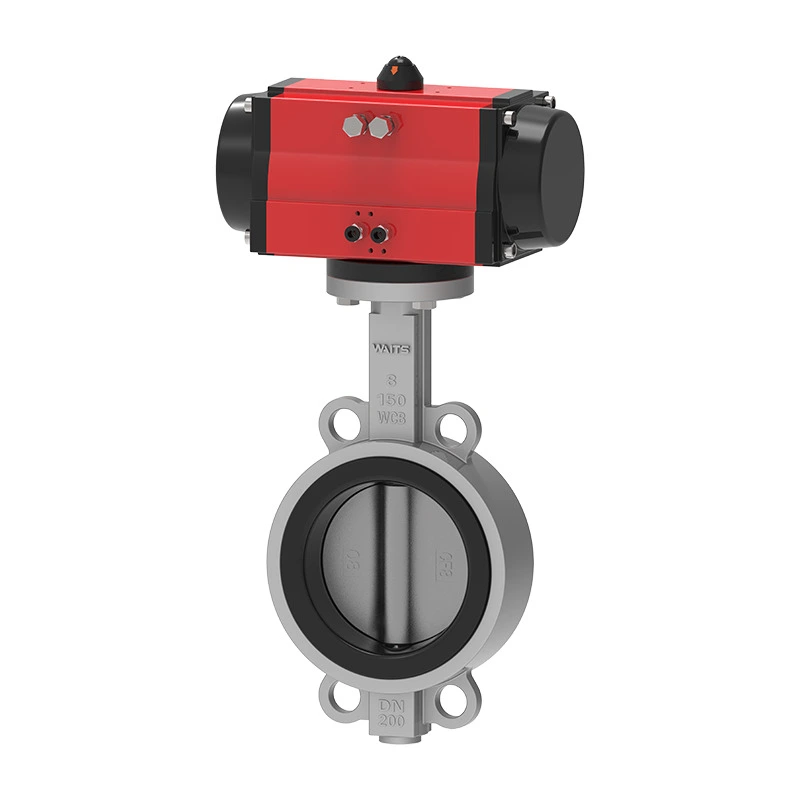

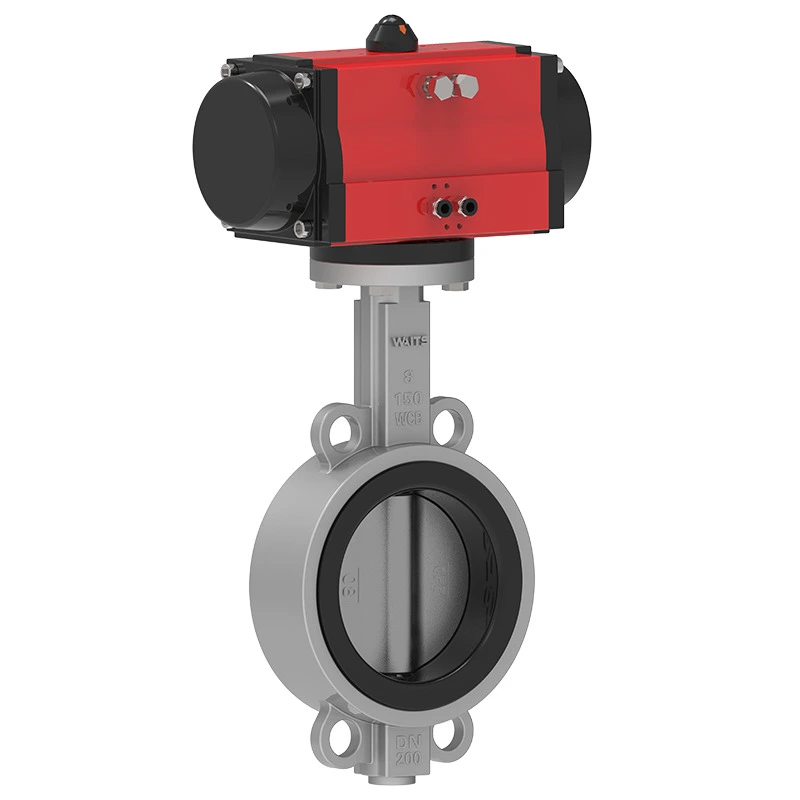

Pneumatický plátkový koncentrický motýlový ventil

Soustředný motýlový ventil Waits's Pneumatic Wafer nabízí široké použití: přesnou regulaci průtoku v přívodu vody, řízení dodávky maziva a řízení průtoku plynu v systémech sběru prachu. Díky horní přírubě ISO5211 pro univerzální kompatibilitu pohonu, design s nízkým kroutícím momentem zajišťuje hladký provoz, sníženou spotřebu energie a vysokou účinnost v různých náročných podmínkách.

Odeslat dotaz

Popis výrobku

Flexibilita designu:
1. Barevně přizpůsobené kódování závodu nebo značce pro jasnou identifikaci potrubí.
2. Navrženo tak, aby sedělo – přizpůsobitelná rozteč patek a tloušťka těla pro stísněné prostory a vývody čerpadla.
3. Plná pneumatická integrace – kompatibilní s hlavními značkami pro bezproblémovou automatizaci.

Výhody nákupu:
1. Jednorázové přizpůsobení – žádné dodatečné vybavení, rychlejší dodání, nižší náklady.
2. Rychlé nabídky a odborná podpora – zajišťuje správnou velikost, barvu a kompatibilitu.
3. Spolehlivý a odolný proti korozi – ideální pro OEM systémy nebo modernizaci závodu.

Implementační standardy

Design Standard	API 609, EN 593, BS 5155, GOST
Konec standardu	ANSI B16.1 CL. 125LB a B16,5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 a PN16 AS 2129 Tabulka D a E BS 10 Tabulka D a E MSS SP44 CL. 150 LB AWWA C207 150 LB ISO 2531 PN6, PN10 a PN16 ISO 7005 PN6, PN10 a PN16
Kontrola & Test	API 598, IS0 5208, EN 12266-1, GOST
Tváří v tvář	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Horní příruba	ISO 5211

Aplikace

Provozní teplota	-45℃~150℃
Velikost	2"-80", DN50-DN2000
Pracovní tlak / CWP	16BAR 10BAR
Shell	24BAR 15BAR
Pečeť	18BAR 10BAR
Vzduchový test	6BAR 6BAR
Provozní prostředí	Zátěžový a stokový systém Chemické zpracování Odsolovací zařízení, Vrtné soupravy, Pitná voda Suchý prášek, Potraviny a nápoje, Plynárny HAVC Těžební průmysl, papírenský průmysl, manipulace s pískem, mořská voda, cukrovarnický průmysl Termotechnická úprava vody Odpadní voda
Operátor	Pákové, ozubené, elektrické, pneumatické atd.
Materiál těla	Litina, tvárná litina, uhlíková ocel, nerezová ocel, AL-bronz atd.
Disk	Litina, tvárná litina, uhlíková ocel, nerezová ocel, AL-bronz
Zastavit	2CR13 F304 F316 F51 F53 Monel K500
Sedadlo	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Přírodní kaučuk
