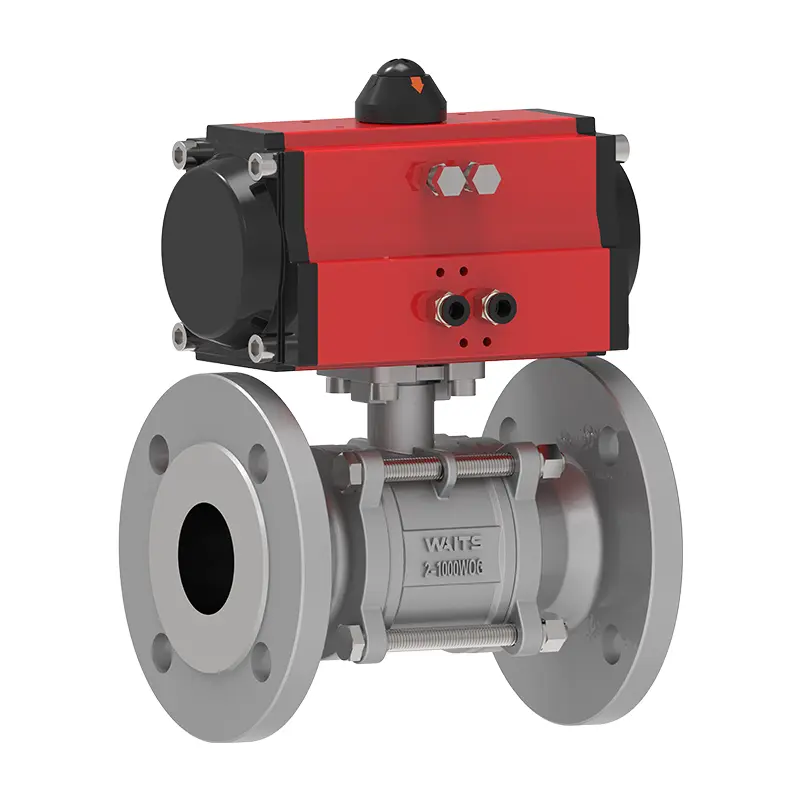

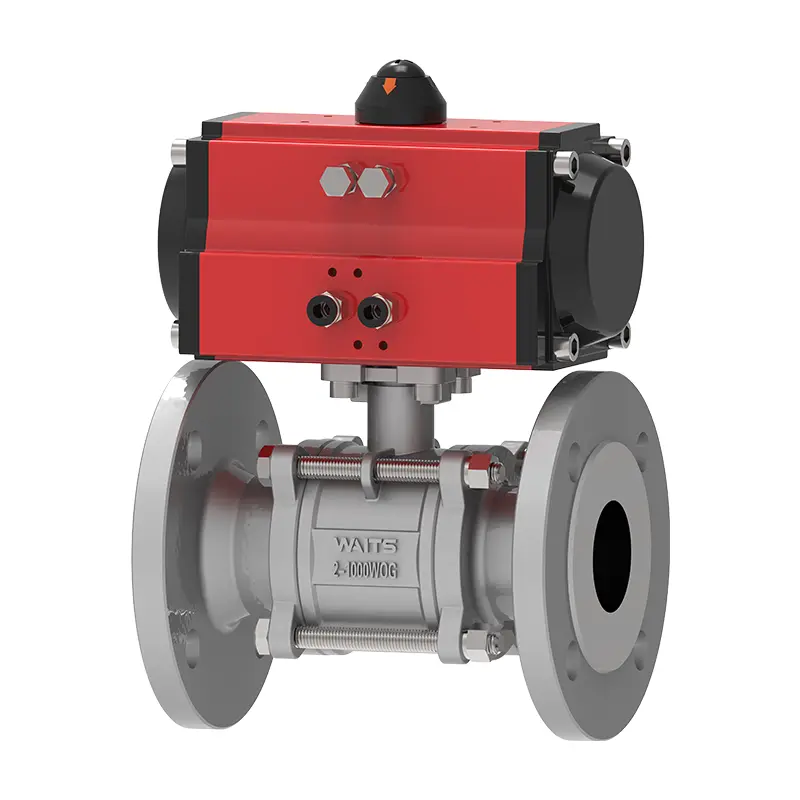

Třídílný pneumatický plovoucí kuličkový ventil (s držákem)

Čekácí ventil Třídíl pneumatický plovoucí kuličkový ventil (s držákem) je certifikován ISO a API a podstoupil přísné testování tlaku/těsnění. Pneumatický ovladač používá vnitřní pevně eloxovaný a externí extrudovaný hliníkový kryt s koncovým uzávěrem potaženým epoxidem. Takové materiály a design jsou velmi odolné proti korozi. Věřím, že když narazíte na jiné jednoduché ventily, budete litovat, že si nevyberete ventil čekání ventilu!

Odeslat dotaz

Popis výrobku

Čeká ventil Vysoce kvalitní třídílný pneumatický plovoucí kuličkový ventil (s držákem) je třídílný plnohodnotný kuličkový ventil s pneumatickým ovladačem, který si uvědomuje obousměrné těsnění pod středním tlakem prostřednictvím návrhu plovoucí koule. Standardizovaná vysoká platforma je integrována do horní části stonku ventilu, která může přímo instalovat stojan a pastorkový nebo pístový pneumatický pohon. Obecně se používá při kontrole tekutin a nouzovém vypnutí chemické, energetické a jiných průmyslových odvětví.

Tělo ventilu a vnitřní složky třídílného pneumatického plovoucího kulového ventilu (s držákem) jsou vyrobeny z 316 nerezové oceli a těsnicí materiál je PTFE. Hodnota tlaku tohoto ventilu je CL150 ~ CL2500 PN10 ~ PN260 a teplotní hodnocení je -20 ℃ ~ 450 ℃. Konstrukce tří kusů pro vás zjednodušuje údržbu, aniž by odstranila koncové kousky z potrubí, což vám ušetří čas, úsilí a peníze. Je to velmi dobrý ventil, zasloužíte si to. Ventil je vybaven dvojitým působením pneumatického ovladače a je vybaven montážním podložkou, která splňuje standard ISO 5211. Pohon může být nainstalován bez spojovacího spojky.

Implementační standardy-tři kus pneumatické plovoucí kuličkové ventil （s držákem ‌）
Návrhové standardy	6d/Fire Fire 608, BS5351
Standard příruby	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody připojení	RF, BW, SW, NPT, FNPT
Testování a přijetí	Fire 598, EN12266
Strukturální délka	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	Fire 6fa, Fire 607
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175

Aplikace-tři kus pneumatické plovoucí kuličkový ventil （s držákem ‌）
Velikost	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Rozsah tlaku	CL150 ~ CL2500 PN10 ~ PN260
Teplotní rozsah	-20 ℃ ~ 450 ℃
Rozsah aplikací	Použitelné na různá média, jako je voda, pára, olej, zkapalněný plyn, zemní plyn, uhelný plyn, kyselina dusičná, kyselina octová, oxidační média, močovina atd.
Režim pohonu	Hydraulické, pneumatické, elektrické, manuální a červokové převodovky.
Kryt těla/ventilu ventilu	Výkopy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel, monel Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Těsnění	Vyztužený PTFE, para-polyfenylen (RPTFE, PPL), kov
Stonek ventilu	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Míč	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Tyč	Azbestový grafit, flexibilní grafit, polytetrafluorethylen

Struktura a základní rysy

1. Tělo ventilu se skládá z levého těla, pravého těla a středního těla, spojeného šrouby pro snadnou demontáž, údržbu a náhradu vnitřní komponenty.

2. Design plovoucí koule používá tlak média k tlačení těsnicích povrchů a dosažení obousměrného utěsnění vhodného pro časté operace otevírání/uzavření.

3.A Standardizovaná vysoká platforma (v souladu s ISO 5211) je integrována v horní části stonku ventilu a podporuje přímou instalaci pneumatických pohonů (např. Stock-and-pinion, typy pístů).

4. Návrh platformy zefektivňuje instalaci ovladače, přizpůsobuje se pneumatickým hlavám z více značek a snižuje náklady na dodatečné vybavení.

5. Tělo ventilu je běžně vyrobeno z nerezové oceli 304/316L a nabízí silnou odolnost proti korozi pro chemickou, úpravu vody a podobné prostředí.

6. Odesovatelské povrchy lze vybrat jako tvrdé těsnění PTFE nebo kovu.
