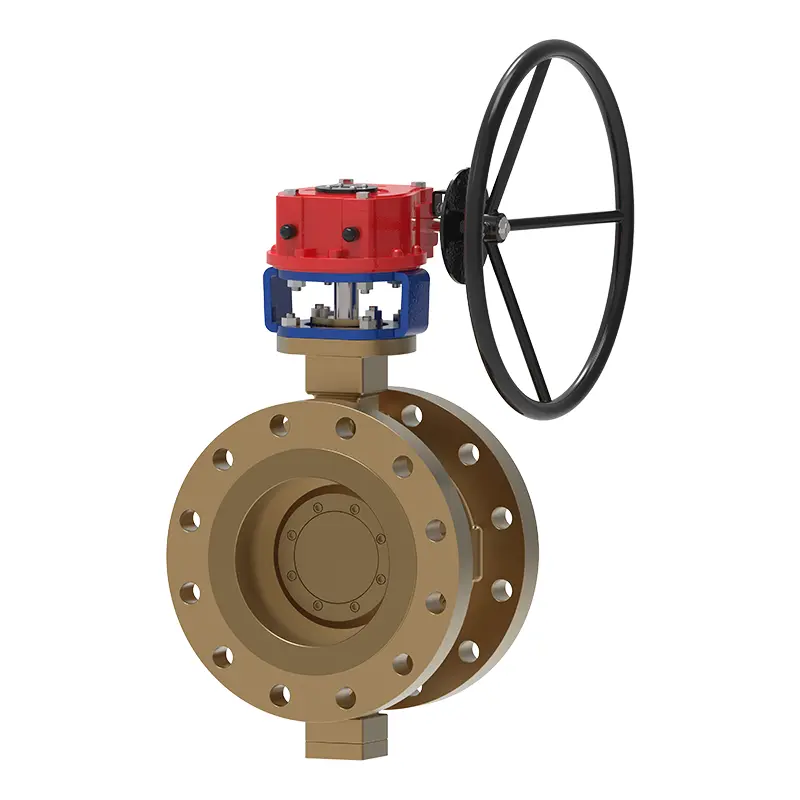

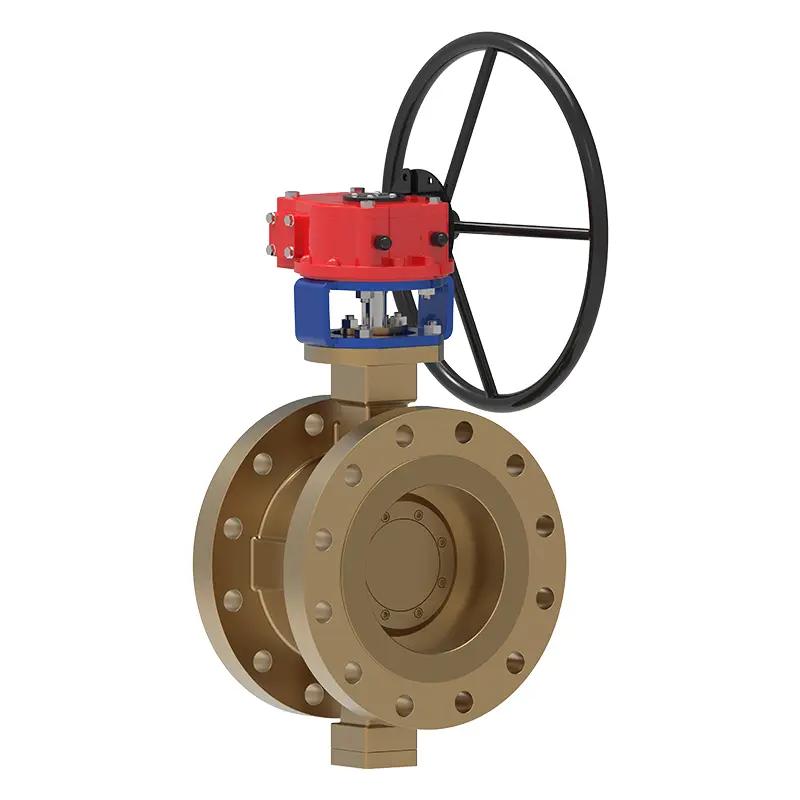

Bronzový trojitý excentrické ventil motýlů

Čeká bronzová trojitá excentrická příruba motýla ventilu přijímá trojitý excentrický design, aby se snížil točivý moment a prodloužil životnost. Jeho tělo bronzového ventilu hliníku je odolné proti korozi/vysokou teplotu a je vybaveno přírubovým připojením a více režimy pohonného pohonu, vhodné pro kontrolu petrochemické/energetické tekutiny. S touto trojnásobnou excentrickou strukturou si motýlí ventil během otevření a uzavření vždy udržuje těsné uložení mezi motýlkovým kotoučem a těsnicímu kroužku.

Odeslat dotaz

Popis výrobku

Vítejte na Waits Valve, vybrali jsme pro vás řadu komerčních a průmyslových trojitých excentrických motýlů. Připojení LUG usnadňuje instalaci v potrubí. Vhodné pro HVAC, zpracování vody a chemické zpracování. Jsou vhodné pro téměř všechny průmyslové procesy, včetně úpravy vody a odpadních vod, těžby, výroby energie, zpracování ropy, plynu a oleje, výroby potravin, chemické a plastové výroby a mnoha dalších polí.

Implementační standardy-bronzová trojitá excentrická příruba motýla ventilu
Návrhové standardy	Fire 609, EN593
Standard příruby	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Spojení	RF, RTJ, FF
Přijetí testu	Fire 598 EN12266
Délka struktury	API 6D ASME B16.10 EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	/
Standard nízkého úniku	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175

Aplikační bronzová trojitá excentrická příruba motýla ventilu
Velikost	NPS 2 ″ ~ NPS 80 ″ DN50 ~ DN2000
Rozsah tlaku	CL150 ~ CL600 PN10 ~ PN100
Teplotní rozsah	-15 ℃ ~ 425 ℃
Aplikace	Může být použit v mořské vodě, sladké vodě, páře, oleji, zemním plynu, chemických surovinách, kyselinách a alkalických kapalinách a dalších médiích, zejména v pracovních podmínkách s odolností proti korozi, vysokou teplotou a vysokým tlakem.
Režim pohonu	Manuální páka, provozovaná zařízení, pneumatická ovládaná, elektrická ovládaná
Kryt těla/ventilu ventilu	Al - bronz
Těsnění	Nerezová ocel s flexibilním grafitem nebo stellitem
Stonek ventilu	Nerezová ocel 316, 304 nebo srážení ztvrzená nerezová ocel,

Výkonné charakteristiky

Bronzový trojitý excentrické ventil motýlů je brána ventil. Brána je ve tvaru motýla se středovým šachtou a diskem připojeným ke středovému hřídeli. Disk je umístěn uvnitř těla ventilu a středová hřídel je připojena k rukojeti mimo tělo ventilu. Trojitý excentrický excentrický ventil motýlů se také nazývá trojitý excentrický ventil hřídele. Kompozitní těsnicí kroužek z nerezové oceli nainstalovaný na desce motýlů si uvědomí design odolný proti úniku.

Aplikace

Navrženo pro balastovací a chladicí systémy.

Bronzová trojitá excentrická příruba motýla je vhodný pro úpravu mořské vody při operacích ropy a plynu a je odolný.

Odsolovací rostliny

Port Infrastructure

Čekácí bronzová trojitá excentrická přírubová motýlí ventil vyniká v těsnicím výkonu s trojitým ekcentrickou strukturou a zajišťuje minimální opotřebení mezi sedadlem a diskem při dosahování samoobslužného těsnění, které zaručuje nulový únik pro plynné média. Nabízí dobrou odolnost vůči vysokým teplotám, korozi a otěru, protože samotný hliníkový bronzový materiál poskytuje robustní korozi a odolnost proti opotřebení, dále posíleno tvrdými upečenými strukturami a vynořením korozních a odolných materiálů a materiály odolných proti oděru a koruncovské materiály a voda a korunní materiály/voda/materiály s koruncí vodou/korunní materiály/voda/materiály a voda/narušení/drenáž/korunní materiály/voda/voda/voda/oděr a voda/materiály a voda/oděr a korunujte/narušují a oděrují a oděrují a oděrují a oděrují a oděrují a oděrují a otěrují a oděrují a oděrují a otěrují. média. Stonek ventilu, navržený s trojitým ekcentem, zajišťuje racionální rozložení sil a nízkým provozním točivým momentem, což umožňuje snadné otevírání a zavírání napříč manuálním, červským zařízením, pneumatickým nebo elektrickým ovládáním. S dobře vybavenou cestou toku, která nabízí velký průtokový ploch a koeficient odporu s nízkým průtokem, minimalizuje ztrátu tlaku v potrubí, snižuje spotřebu energie systému a zvyšuje celkovou účinnost.
