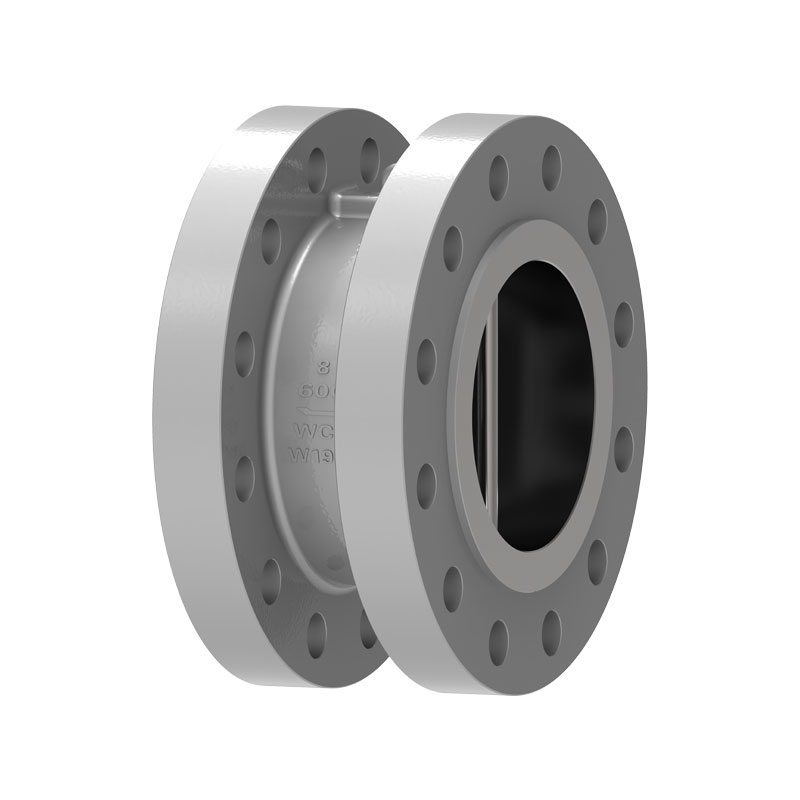

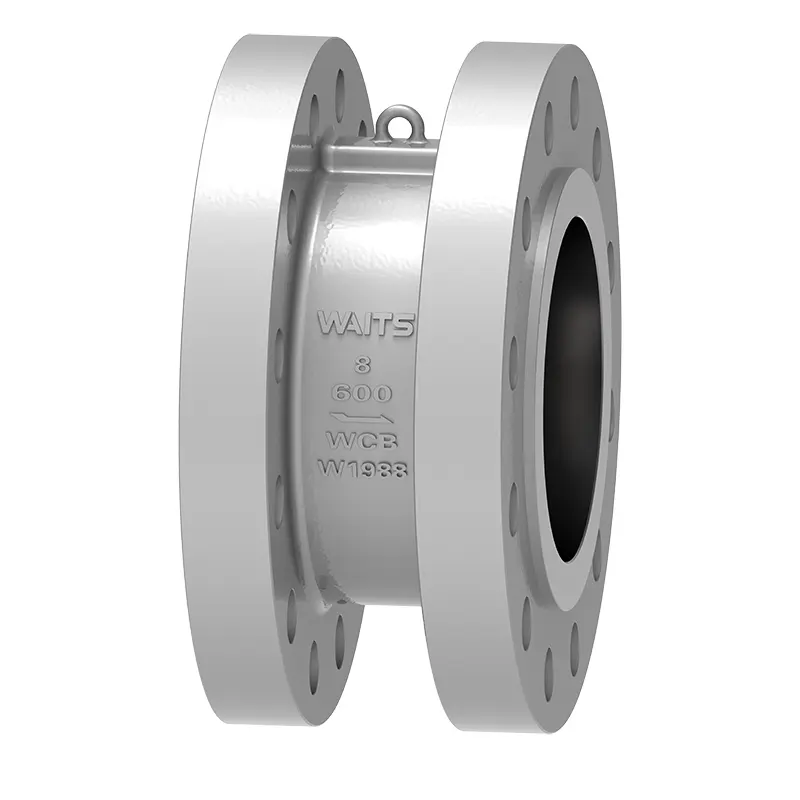

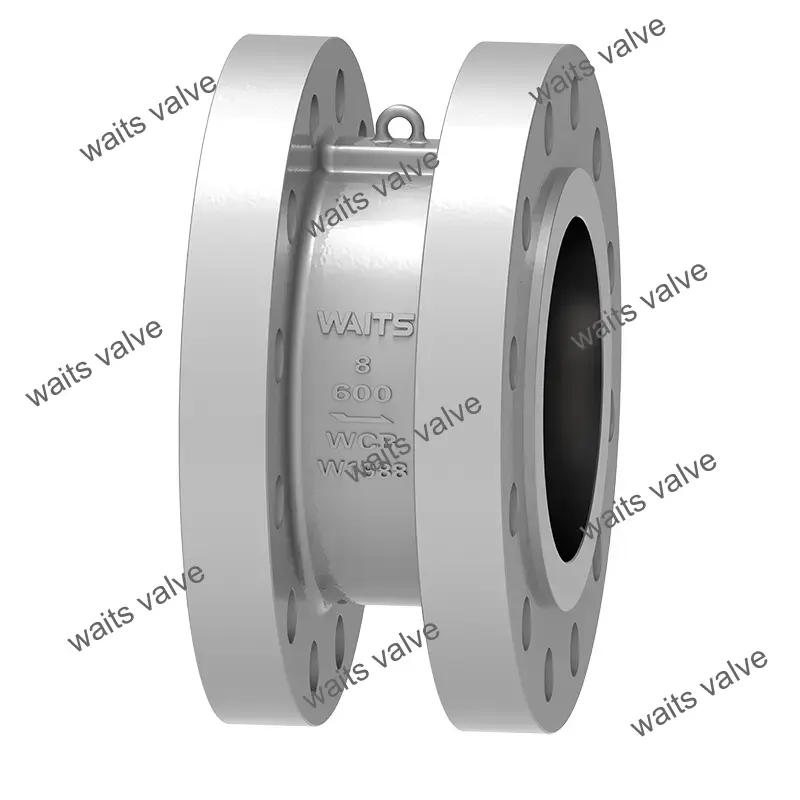

Dvoudeskový zpětný ventil

Jako profesionální výrobce ventilů může Waits podporovat výrobu přizpůsobených dvoudeskových zpětných ventilů, aby lépe vyhovovaly potřebám různých zákazníků. Pokud jde o těsnění, tento zpětný ventil může být v různých formách, jako je pryž, PTFE a tělo. Přizpůsobení může splňovat různé standardy, jako je API/DIN/JIS podle potřeb zákazníka.

Odeslat dotaz

Popis výrobku

Křídlová klapka dvoudeskového zpětného ventilu má dva půlkruhy a talíř ventilu s pružinou je zavěšen na centrálním svislém čepu. Když je ventil otevřen, kombinovaná síla kapaliny je ve středu těsnícího povrchu kotouče ventilu a bod působení síly podpěry pružiny je ve středu povrchu kotouče ventilu, takže kořen ventilu kotouč se otevře jako první, čímž se zabrání opotřebení těsnicího povrchu, ke kterému dochází při otevření kotouče ventilu starého konvenčního ventilu, a účinně se zlepší životnost.
Když se průtok zpomalí, působením reakční síly torzní pružiny se talíř ventilu postupně přiblíží k sedlu ventilu a dvoudeskový zpětný ventil přejde do fáze pomalého zavírání. Když tekutina proudí zpět, kombinované působení síly ventilového kotouče a reakční síly torzní pružiny odpovídajícím způsobem zvyšuje zavírání ventilového kotouče a vstupuje do fáze rychlého uzavření. To účinně snižuje dopad vodního rázu a snižuje poškození způsobené vodním rázem. Při zavírání způsobí působení bodu síly pružiny nejprve zavření horní části disku ventilu, čímž se zabrání prokousnutí kořene disku ventilu.

Implementační standardy

Návrhové normy	API594, API6D, ASME B16.34
Normy přírub	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Způsoby připojení	Typ plátku, typ příruby, typ očka,
Testování a akceptace	API598, API 6D,
Konstrukční délka	API594, API6D, DIN3202
Úrovně tlaku a teploty	ASME B16.34, DIN2401
Antikorozní provedení	NACE MR 0103, NACE MR 0175.ISO15156

Aplikace

Velikost	NPS 2”~ NPS 60″ DN50 ~ DN1500
Rozsah tlaku	CL150 ~CL2500 PN10~ PN420
Teplotní rozsah	；-196 °C ~ +600 °C
Rozsah použití	Je vhodný pro různá média, jako je voda, parní olej, kyselina dusičná, kyselina octová, silná oxidační média atd.
Tělo ventilu	Výkovky: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilová deska	Výkovky: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sedlo ventilu	Materiál těla, 13CR, nerezová ocel 304/316, monel, slinutý karbid, slitina 20, slitina mědi atd.
Dřík ventilu	A182 F6a,17-4PH, F304 F316, F51, ...

Vlastnosti výkonu

1. Dvoudeskový zpětný ventil se skládá z těla ventilu, kotouče ventilu, hřídele ventilu a pružiny atd. Přijímá svorkové připojení a kompaktní strukturu.
2. Motýlková deska má dva půlkruhy a pružina se používá pro nucený reset. Těsnicí plocha může být svařena materiálem odolným proti opotřebení nebo potažena pryží. Má široký rozsah použití a spolehlivé těsnění.
3. Uzavírací zdvih kotouče ventilu je krátký a je odpružený, s vysokou rychlostí zavírání, což může snížit jev vodního rázu.
4. Je vhodný pro případy s omezeným instalačním prostorem a lze jej použít pro horizontální nebo vertikální potrubí.
5. Může být aplikován na různá média, jako je voda, parní olej, kyselina dusičná, kyselina octová, silné oxidační médium atd.
