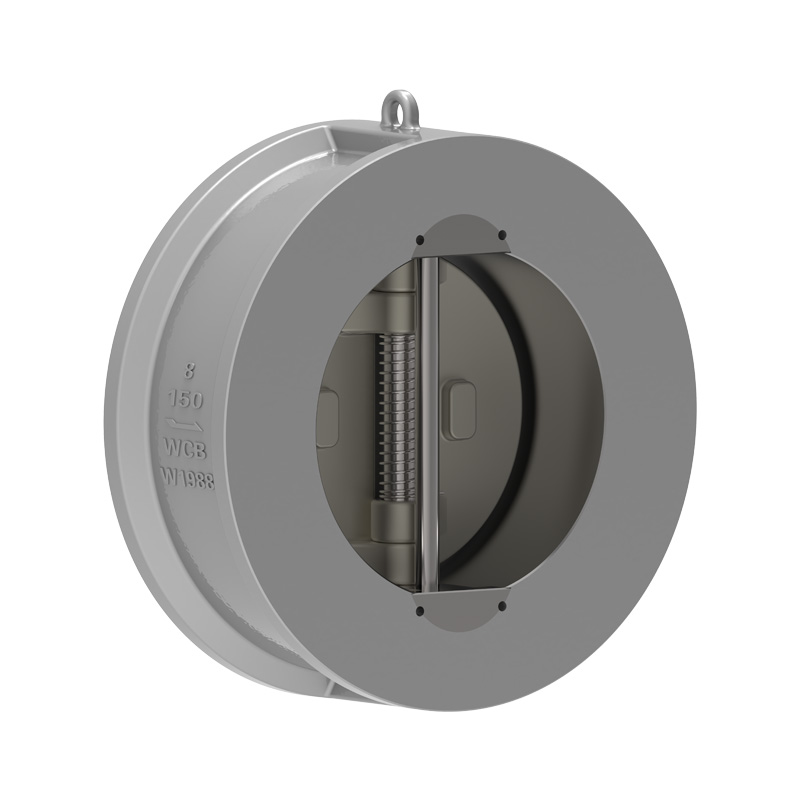

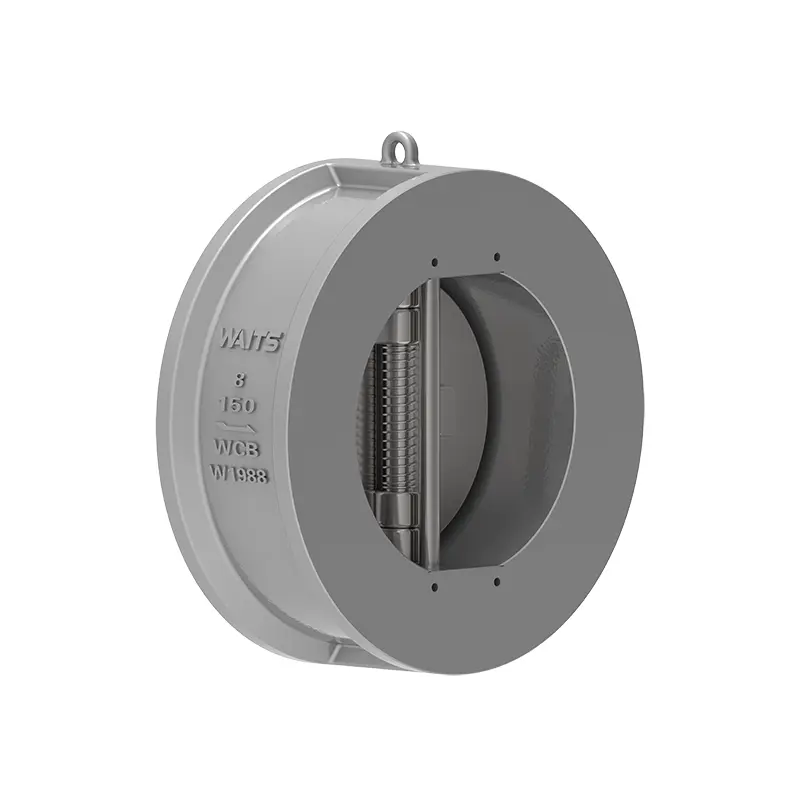

Dvoudeskový zpětný ventil s měkkým těsněním

Motýlková deska dvoudeskového zpětného ventilu s měkkým těsněním má dva půlkruhy s odpruženým kotoučem zavěšeným na centrálním vertikálním čepu.
Když je ventil otevřen, kombinovaná síla tekutiny je ve středu těsnícího povrchu disku a bod působení síly podpěry pružiny, která působí jako reakce, je umístěn ve středu povrchu disku, takže kořen disku se otevře jako první. Tím se zabrání opotřebení těsnicí plochy, ke kterému dochází při otevírání kotouče ve starém konvenčním ventilu, a zvyšuje se životnost těsnění ventilu.
Při zpomalení průtoku se kotouč působením reakční síly torzní pružiny postupně přibližuje k sedlu ventilu a vstupuje do fáze pomalého zavírání ventilu. Když tekutina proudí zpět, její síla na kotouč a reakční síla torzní pružiny budou pracovat společně a zavírání kotouče se odpovídajícím způsobem zvýší a vstoupí do fáze rychlého zavírání. Účelem této konstrukce je snížit jev vodního rázu, snížit poškození způsobené vodním rázem a lépe prodloužit životnost. Při zavírání bod síly pružiny způsobí, že se nejprve uzavře horní část disku, čímž se zabrání kousání kořene a zlepší se životnost těsnící plochy ventilu.

Implementační standardy

Aplikace

Vlastnosti výkonu

1. Komponenty dvoudeskového zpětného ventilu s měkkým těsněním zahrnují tělo ventilu, kotouč ventilu, hřídel ventilu, pružinu a další části, které jsou spojeny upínacím typem a mají kompaktní konstrukci.
2. Motýlková deska ventilu je vyrobena ze dvou půlkruhů a je nucena se vracet pružinou. Těsnicí plocha může být vyrobena z materiálu odolného proti opotřebení na povrchu těla nebo potažena pryží. Má široké možnosti použití a spolehlivé těsnění.
3. Kotouč ventilu má krátký uzavírací zdvih a je odpružený, s citlivým chodem a vysokou rychlostí zavírání, což výrazně snižuje vodní ráz.
4. Vzhledem k tomu, že dvoudeskový zpětný ventil s měkkým těsněním má kompaktní konstrukci, malé rozměry, nízkou hmotnost a snadnou instalaci, je vhodný pro použití v situacích, kdy je instalační prostor omezený. Může být použit v horizontálním nebo vertikálním potrubí.
5. Použitelné pro vodu, parní olej, kyselinu dusičnou, kyselinu octovou, silná oxidační média a další média.
