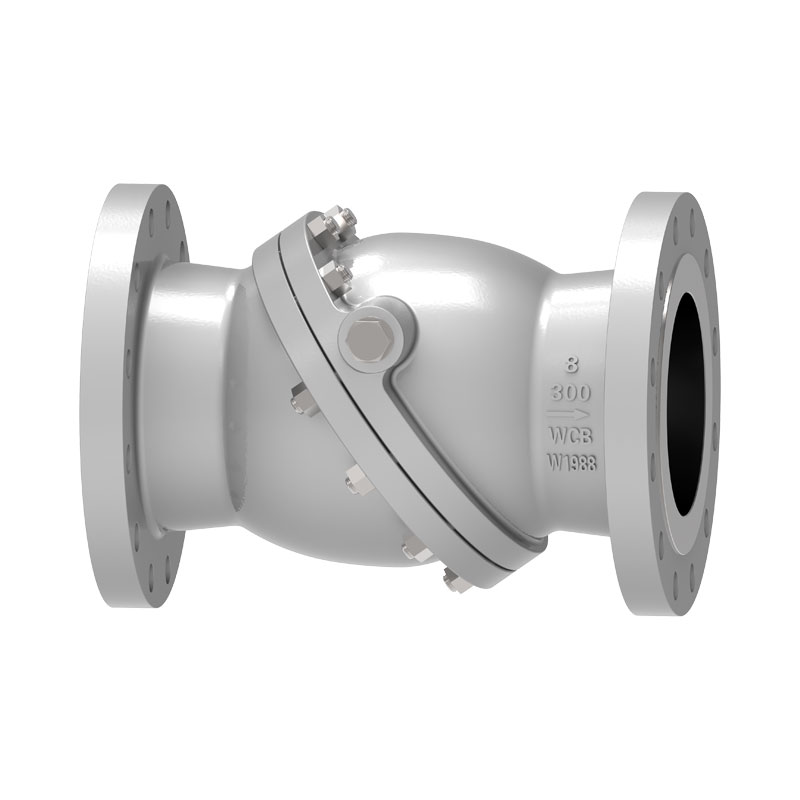

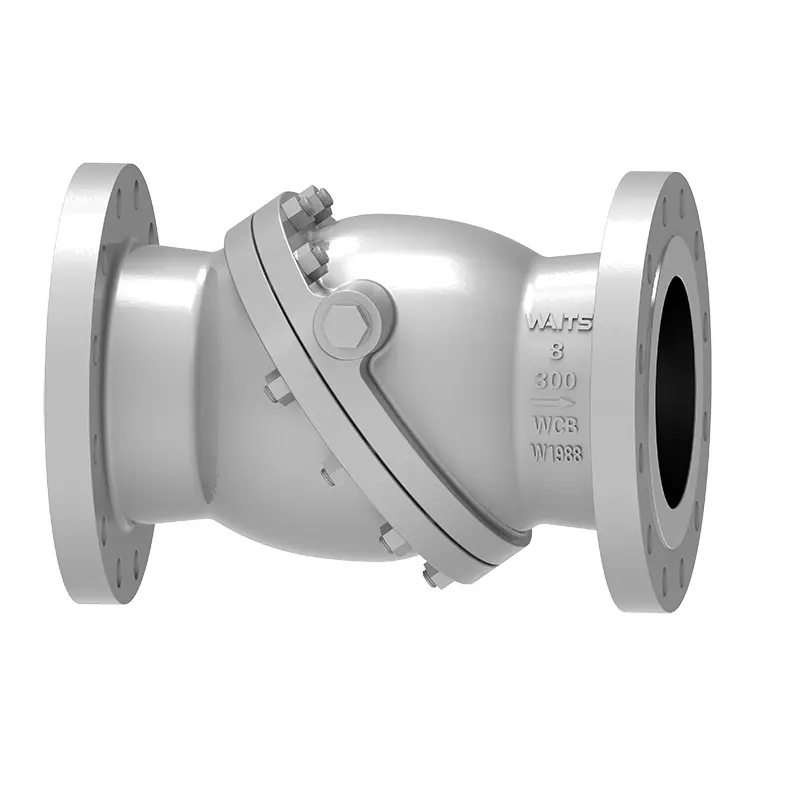

Zpětný ventil nakloněného kotouče

Sklopný kotoučový zpětný ventil je vysoce kvalitní a odolný výrobek Waits Valve. Jako profesionální výrobce ventilů naše technologie a výrobní zařízení drží krok s pokročilou úrovní průmyslu v reálném čase. Po aktualizaci a úplné kontrole lze produkt rychle zavřít a ventilový kotouč může rychle dosáhnout polohy sedla ventilu, čímž se minimalizuje jev nárazu.

Odeslat dotaz

Popis výrobku

Zpětný ventil s nakloněným kotoučem je nenárazový zpětný ventil. Jeho hlavní výhodou je překonat rázy a vodní rázy způsobené výkyvným zpětným ventilem a zdvihovým zpětným ventilem a realizovat beznárazový provoz.

Implementační standardy

Návrhové normy	BS1868, API6D, API594
Normy přírub	ASME B16.5, ASME B16.25,
Způsoby připojení	RF.RTJ.BW
Testování a akceptace	API598, API 6D
Konstrukční délka	API6D/ASME B16.10,
Úrovně tlaku a teploty	ASME B16.34,
Antikorozní provedení	NACE MR 0103 ， NACE MR 0175.ISO15156

Aplikace

Velikost	NPS 2”~ NPS 36″ DN50 ~ DN900
Rozsah tlaku	CL150 ~CL600 PN10~ PN100
Teplotní rozsah	;-29 °C~ + 545 °C
Rozsah použití	Je vhodný pro různá média, jako je voda, parní olej, kyselina dusičná, kyselina octová, silná oxidační média atd.
Tělo ventilu	Výkovky: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilová deska	Výkovky: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sedlo ventilu	Materiál těla, 13CR, nerezová ocel 304/316, monel, slinutý karbid, slitina 20, slitina mědi atd.
Dřík ventilu	A182 F6a,17-4PH, F304 F316, F51, ...

Vlastnosti výkonu

Zpětný ventil se sklopeným kotoučem používá při konstrukci a výrobě dvojité excentrické kotouče a sedlo ventilu je mírně elastické kovové sedlo ventilu, které může zajistit těsnicí výkon ventilu během provozu. Motýlí kotouč pomáhá rychle se otevřít a má vysokou odolnost, efektivně prodlužuje životnost, šetří vám náklady na údržbu a výměnu a má nízký průtokový odpor a vynikající výkon.

Tilted Disc Check Valve
