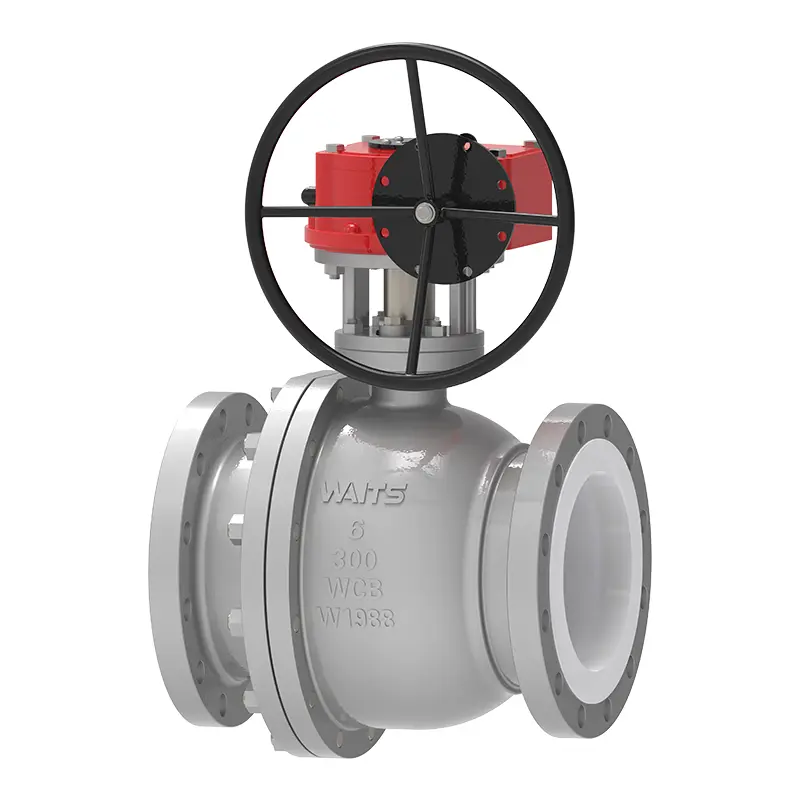

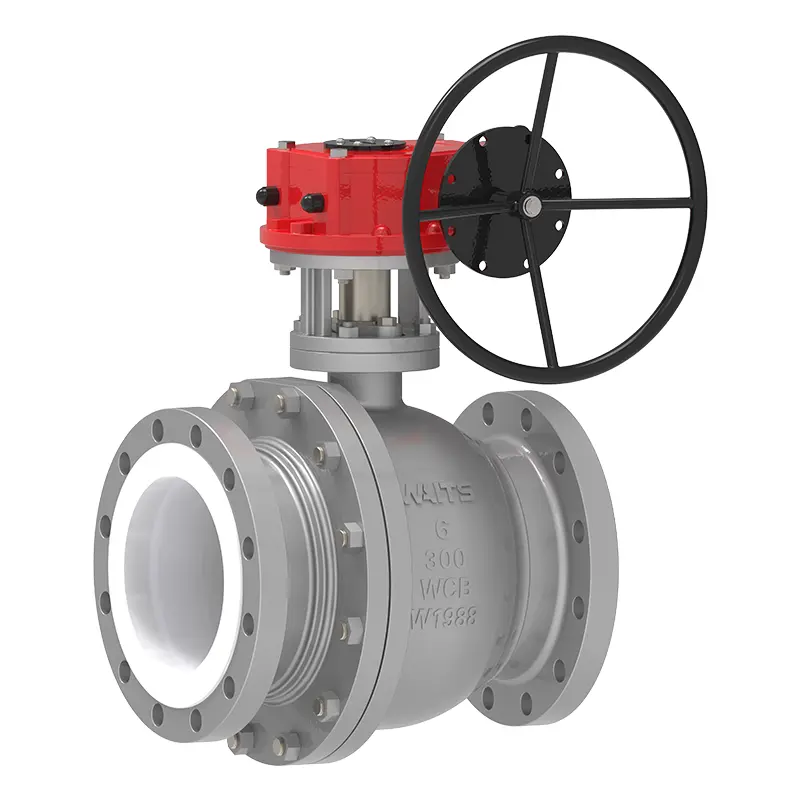

Kuličkový ventil lemovaný Gear PTFE

Waits Valve je profesionální dodavatel míčového ventilu lemovaného PTFE v Číně. Náš produkt má přesnost přenosu převodovky s pevným převodem, podšívka PTFE je odolná proti korozi, struktura je odolná a těsnění je velmi dobré, což může dosáhnout účinné kontroly toku v drsném průmyslovém prostředí! Rozsáhlé zadávání veřejných zakázek ve Valve snižuje náklady na suroviny.

Odeslat dotaz

Popis výrobku

Čekácí ventil Vysoce kvalitní převodovka PTFE lemovaná kuličkový ventil je ventil poháněný mechanismem převodovky. Přenos převodovky může dosáhnout zpomalení a zesílení točivého momentu a lze jej snadno ovládat ručním kowem nebo ovladačem. Je zvláště vhodný pro příležitosti velkého ráže nebo vysokotlaké, což šetří více pracovních sil a usnadňuje dálkové ovládání ve srovnání s manuálními kulovými ventily. Sedadlo míče a ventilu jsou obvykle utěsněny kovovými nebo nekovovými materiály (jako je PTFE, kovové tvrdé těsnění), se spolehlivým utěsněním, odolností proti nízkému toku a rychlým otevřením/uzavřením. Je široce používán v průmyslových odvětvích, jako je chemikálie, farmaceutická, potravinářské a environmentální ochranu.

Gear PTFE lemovaný kulový ventil má přímý průtokový kanál k dosažení pozitivního uzavření a zároveň minimalizuje pokles tlaku a turbulence tekutin. Protože míč je nezávislý na stonku, může se volně pohybovat podél osy ventilu v uzavřené poloze, ale nemůže se otáčet vzhledem k stonku. Když je na míč v uzavřeném stavu vyvíjen tlak linky, míč se pohybuje mírně po proudu, aby udržoval kontakt se sedadlem downstream, čímž dosáhl primárního těsnění.

Lištěné kulové ventily jsou obvykle instalovány bez ohledu na směr průtoku a jsou dobře vhodné pro automatizovanou produkci kvůli jejich montážním podložkám ISO.

Funkce:

1. Těsnění stonků s nízkým emisí

Nízkých emisí se dosahuje díky předem komprimovaným pevným obalům PTFE a nastavitelné balicí žláze. Protože se míč může pohybovat nezávisle na stonku v uzavřené poloze, jsou odstraněny boční zatížení vyvolané tlakem na těsnění stonku, což poskytuje vynikající těsnění stonku i po tisících cyklů.

2. Stonek odolný vůči

Gear PTFE lemovaný kulový ventil má účinný design stonku, který nevyfoukne.

3. antistatické zařízení

Antistatické spojení mezi kmenem a tělem je dosaženo pružinami.

4. Sedadlo sebekompenzace ventilu

Sedadlo ventilu je navrženo tak, aby vždy poskytovalo spolehlivé těsnění s minimálním provozním točivým momentem, bez ohledu na vysoký nebo nízký tlak.

5. obložení

Čistá podšívka PFA, ukotvená uvnitř ventilu, vhodná pro vakuové aplikace.

Implementační standardy-Gear PTFE lemovaný míčový ventil
Návrhové standardy	6d/Fire Fire 608, BS5351
Standard příruby	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody připojení	Rf
Testování a přijetí	Fire 598, EN12266
Strukturální délka	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	/
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175
Aplikační-gear PTFE lemovaný kulový ventil
Velikost	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Rozsah tlaku	PN11 ~ PN40 (1,6 ~ 4,6 ~ 4,0p)
Teplotní rozsah	PTFE-20 ° C ~+180 ° C.
Rozsah aplikací	Přeprava roztoku kyseliny a alkalií, kontrola chemického reaktoru, čištění odpadních vod/odpadních vod, farmaceutické, mořské vody atd.
Režim pohonu	Červ
Kryt těla/ventilu ventilu	Vypouštění: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE lemované Odlitky: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE lemované
Těsnění	PTFE
Stonek ventilu	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Míč	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE lemované
Tyč	Azbestový grafit, flexibilní grafit, polytetrafluorethylen, slitina na bázi železa

Poznámky k údržbě produktu

1. Skupina namažte červokový ozubená zařízení (použijte tuk na bázi lithia), abyste zabránili suchému broušení a opotřebení.

2. Během operace pomalu rotujte ruční kolo, abyste zabránili nárazovým zatížením poškozením přenosových složek.

3. Zakázána je zakázána teplota a nadměrná operace (fluoroplastická je náchylná k deformaci při vysokých teplotách).

4. Během údržby odstavení načtěte podšívku pro poškození (jako jsou bubliny nebo praskliny) a okamžitě ji vyměňte.

Výhody produktu

1. LABOR PASING a EFEKTIVNÍ

Převodovka snižuje rychlost a zvyšuje točivý moment, což výrazně snižuje provozní sílu pro ventily s velkým průměrem.

2. Zařízení kontroly

Ruční kolo vyžaduje více otáčení pro jemné nastavení otvoru (např. Regulace toku), vhodné pro scénáře vyžadující přesnou kontrolu.

3. Reliable struktura

Převodové složky jsou vyrobeny z kovových materiálů (jako jsou převody slitiny mědi a hřídele z nerezové oceli), které jsou odolné proti opotřebení a mají dlouhou životnost.
