Popis výrobku

Čeká ventil vysoce kvalitní PTFE lemovaný třícestný kulový ventil‌‌ přijímá multifunkční trojcestný design a podšívku PTFE rezistentní na korozi. Prostřednictvím našeho přesného designu má toto tělo ventilu často přesné ovládání tekutin! Waits Valve podporuje základní personalizované služby, jako je logo gravírování a přizpůsobení balení. Pokud tyto služby potřebujete, neváhejte nás kontaktovat!

Čekácí ventil PTFE lemovaný třícestný kulový ventil‌‌ má výhody „korozivní odolné podšívky + flexibilní třícestná struktura“, která může vyřešit problém ovládání více pipeline ve vysoce korozivním prostředí a vyniknout ve složitých systémech, které vyžadují časté přepínání směrů průtoku. Její základní hodnota spočívá v poskytování nákladově efektivní alternativy k tradičním ventilům slitiny odolných proti korozi a zároveň splňuje rozmanité požadavky, jako je vysoká čistota, odolnost proti teplotě a odolnost proti tlaku. Při výběru je nutné komplexně zvážit faktory, jako jsou charakteristiky médií, požadavky na směr toku a provozní parametry, a dávat přednost kompatibilitě obložení materiálů, typů těsnění a metod pohonu, aby systém mohl fungovat bezpečně a spolehlivě.

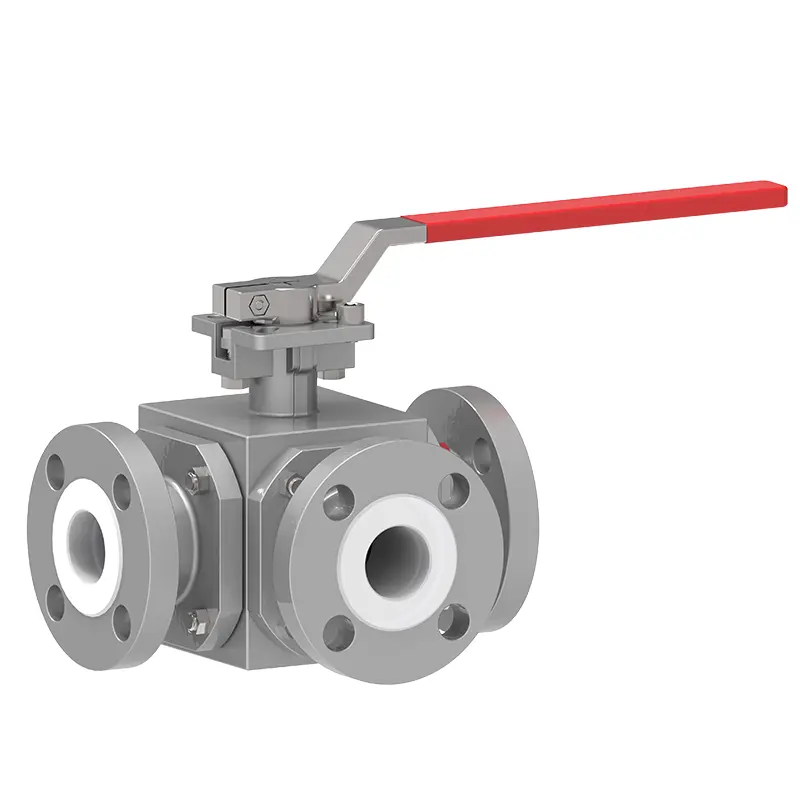

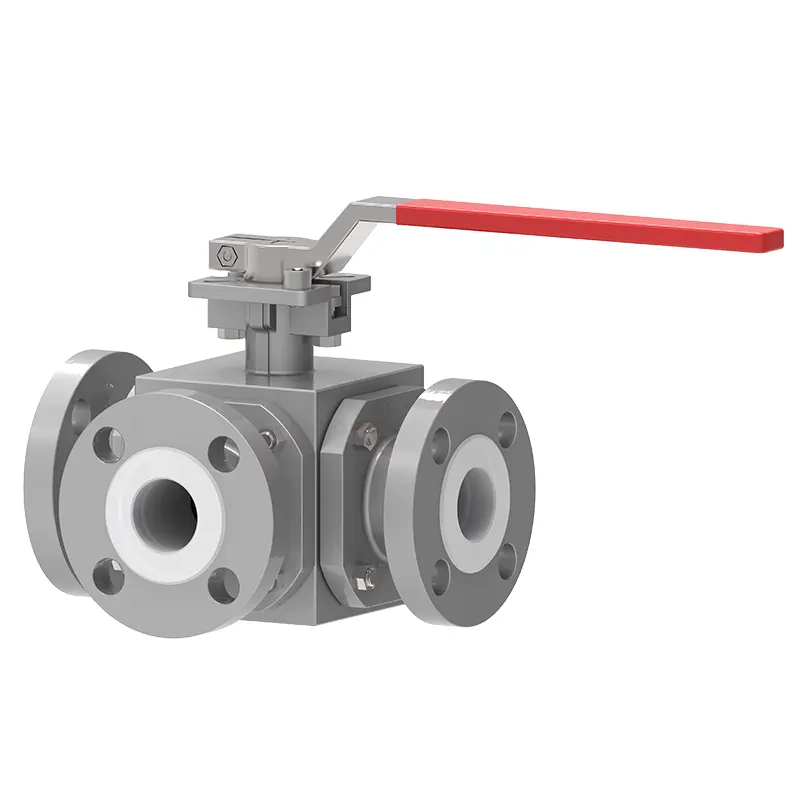

PTFE lemovaný třícestný kulový ventil‌‌ je třícestný kulový ventil typu T nebo třícestný kulový ventil typu L s plnou podšívkou PTFE PTFE PTFE. FEP PTFE PFA lemovaný třícestný kulový ventil má extrémně vysokou chemickou stabilitu a lze jej použít v jakémkoli vysoce korozivním médiu. Kouřový ventil lze rozdělit do dvou struktur: obousměrné (obousměrné) a třícestné (třícestné), s malým odporem tekutin, rychlým otevřením a zavírání rychlosti a jednoduchou strukturou.

Detail:

1. PTFE lemovaný třícestný kulový ventil přijímá FEP, PTFE nebo PFA obložení, která má extrémně vysokou chemickou stabilitu a může být použita pro všechna vysoce korozivní média s výjimkou „roztavených kovů a elementárního fluoru“;

2. FEP PTFE PFA lemovaný třícestný kulový ventil přijímá strukturu plovoucí kuličky v plné velikosti a ventil může být uzavřen bez úniku v celém rozsahu tlaku, což je pohodlnější pro čištění a údržbu potrubních systémů;

3. míč a stonek otevíracího a závěrečného částí jsou odlity (kované) jako jeden kus, což eliminuje možnost plného průměru plného PTFE lemovaného stonku PFA kuličkový ventil, který se vynoří z tlakových částí v důsledku změn tlaku, což v zásadě zajišťuje bezpečnost inženýrství;

4. Struktura je kompaktní a rozumná a vnitřní dutinový prostor FEP PTFE PFA lemovaného třícestného kulového ventilu je nejmenší, což snižuje udržení média. Kromě toho speciální proces formování způsobuje, že těsnicí povrch je hustý a kombinace výplně PTFE s rybí kostí způsobuje, že ventil dosáhne nulového úniku;

5. Dvoudílné a třídílné struktury se mohou přizpůsobit požadavkům různých potrubních systémů a pracovních podmínek. Třídílný kulový ventil umožňuje, aby se tělo hlavního ventilu oddělovalo od obou stran tělesa ventilu, které mohou dosáhnout rychlého online výměny a údržby.

6. FEP PTFE PFA lemovaný třícestný míčový provozní režim: Manuál, Drive Worm Gear, pneumatická, elektrická

7. Kloub tělesa kovového kovového ventilu chrání uzamykací vložku před poškozením vnějšími silami.

8. Anti-static grounding device prevents static electricity accumulation.

9. Nejlepší montážní deska ISO 5211 pro snadný provoz.

Implementační standardy-PTFE lemovaný třícestný míčový ventil‌‌
Návrhové standardy	6d/Fire Fire 608, BS5351
Standard příruby	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody připojení	Rf
Testování a přijetí	Fire 598, EN12266
Strukturální délka	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	/
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175
Application-PTFE lemovaný třícestný míčový ventil‌‌
Velikost	NPS1 ″ ~ NPS 6 ″ DN25 ~ DN150
Rozsah tlaku	PN11 ~ PN40 (1,6 ~ 4,6 ~ 4,0p)
Teplotní rozsah	PTFE-20 ° C ~+180 ° C.
Rozsah aplikací	Použijte se na průmyslová odvětví, jako je petrochemická, rafinace, elektrárny, ocel, polovodiče, optoelektronika, elektronika, chemická a biochemická technologie, jídlo, tvorba papíru, nátěry, vodní úprava atd.
Režim pohonu	Hydraulické, pneumatické, elektrické, manuální a červokové převodovky.
Kryt těla/ventilu ventilu	Vypouštění: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE lemované Odlitky: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE lemované
Těsnění	PTFE
Stonek ventilu	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Míč	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE lemované
Tyč	Azbestový grafit, flexibilní grafit, polytetrafluorethylen, slitina na bázi železa

Funkce produktu

1. Odolnost proti korozi

Fluoroplastická obložení sotva reaguje se silnými kyselinami (např. Kyselina sírová, kyselina chlorovodíková), silná alkalis (např. Hydroxid sodný), silnými oxidanty (např. Aqua regia) nebo organickými rozpouštědly), řeší problém tradičních kovových ventilů.

2. Kontrola toku bez ohledu na to

L Typ třícestné kulové ventil: Pro přepínání směru spojuje pouze dva svislé potrubí (např. A → B nebo → C), neschopné provádět tři kanály současně.

T-typ třícestný kulový ventil: může provádět tři kanály současně (např. A → B+C nebo A+B → C), aby se dosáhlo odklonu nebo míchání tekutin, vhodné pro komplexní potrubní systémy vyžadující vícesměrové přepínání.

3. Vysoký těsnicí výkon a odolnost proti nízkému průtoku

Míč pevně zapadá do fluoroplastického sedadla, aby se zabránilo úniku korozivních médií.

Přímo skrz konstrukce kanálu s koeficientem odolnosti nízkého toku (vysoká hodnota CV), vhodná pro vysoký průtok nebo médium částic (poznámka: Měla by být zvážena odpor opotřebení obložení).

Ptfe Lined Three Way Ball Valve
