PTFE LONED BATE VALVE‌‌

Čekácí ventil je kompatibilní a dobře formulovaný dodavatel brány ventilu ventilu PTFE. Udržujeme zprávy o certifikaci ISO9001 a zprávy o tovární inspekci třetích stran a poskytujeme jasné osvědčení o původu, materiálové zprávy a další základní dokumenty. Věřím, že s našimi více než 30letými zkušenostmi s výrobou a exportem ventilů jsme kvalifikovaní, abychom byli vaším partnerem!

Odeslat dotaz

Popis výrobku

Čekácí ventil Vysoce kvalitní brána ventil lemovaná PTFE je ventil odolný vůči korozi, jehož tělo ventilu, disk ventilu a sedadlo ventilu jsou lemovány fluoroplastickou (PTFE) na vnitřní stěně. Používají se hlavně pro kontrolu potrubí korozivních médií, jako jsou silné kyseliny a silné zásady. Odolnost proti korozi fluoroplastů způsobuje, že brány ventily lemované fluorinem činí jádro uzavírací zařízení ve vysoce korozivních mediálních potrubích systémech. Jeho výkon je však omezen teplotou, tlakem a charakteristikami médií a musí být přiměřeně vybrán podle specifických pracovních podmínek.

V chemickém průmyslu se používají ventily PTFE nebo PFA lemované ventily Walve nebo PFA.

jako je kyselina sírová, alkalii atd. Gate ventil přijímá klínovou strukturu.

Materiál tělesa ventilu ventilu lemované brány PTFE lze vybrat z ASTM A216 WCB nebo z nerezové oceli CF8, CF8M atd.

Vytvářené materiály PFA a PTFE jsou produkovány společností DuPont nebo Daikin.

Standardy návrhu a výroby ventilu brány: API 600 nebo JIS standardy.

Velikost koncového obličeje: ASME B16.10 nebo přizpůsobené.

Vrtání příruby: ASME B16.5 nebo přizpůsobené.

Implementační standardy-PTFE LONED BATE VALVE‌‌
Návrhové standardy	API 6D/API 600, EN1074-1
Standard příruby	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody připojení	Rf
Testování a přijetí	Fire 598, EN12266
Strukturální délka	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	/
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175
Application-PTFE LONED BATE VALVE‌‌
Velikost	NPS 1/2 ”~ NPS 24 ″ DN15 ~ DN600
Rozsah tlaku	CL150 ~CL150 PN10~ PN16
Teplotní rozsah	PTFE-50 ° C ~+180 ° C.
Rozsah aplikací	Použitelné pro různá média, jako je voda, parní olej, kyselina dusičná, kyselina octová, silná oxidační média atd.
Tělo ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, monel, ptfe lemovaný Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, LC2, PTFE lemované
Brána	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, monel, ptfe lemovaný Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, LC2, PTFE lemované
Sedadlo ventilu	Hlavní materiál, 13cr, nerezová ocel 304/316, monel, karbid, slitina 20, slitina mědi atd., Ptfe lemovaná
Stonek ventilu	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Tyč	Azbestový grafit, flexibilní grafit, polytetrafluorethylen, slitina na bázi železa

Funkce produktu

1. Balení dosahuje spolehlivé těsnění kompresní silou žlázy a zabraňuje úniku médií podél stonku ventilu.

2. Konstrukce jednodílného kotouče a stonku zajišťuje kompaktní strukturu ventilu. Kuželový krok na stonku poskytuje těsnění zadního sedadla, když je ventil plně otevřený.

3. Během uzavření, tlak aplikovaný na disk zajišťuje těsný kontakt mezi těsnicími povrchy, což zabraňuje toku médií. Tento design minimalizuje opotřebení na těsnicích plochách.

Výhody produktu

1.PTFE odolává téměř všem silným kyselinám, alkalisům, oxidizérům a organickým rozpouštědům (např. Kyselina sírová, kyselina chlorovodíková, aqua regia, hydroxid sodný), což je ideální pro vysoce korozivní prostředí v chemickém, farmaceutickém, metalurgickém a environmentálním průmyslovém průmyslu.

2.Soft těsnicí struktury (fluoroplastic-fluoroplastická nebo fluoroplastická kovová) zajišťují těsné uzavření s minimálním únikem, zejména pro izolaci vysoké čistoty nebo toxické média.

3. Hladký fluoroplastický povrch snižuje provozní točivý moment a umožňuje snadný a efektivní provoz i v častých cyklistických aplikacích.

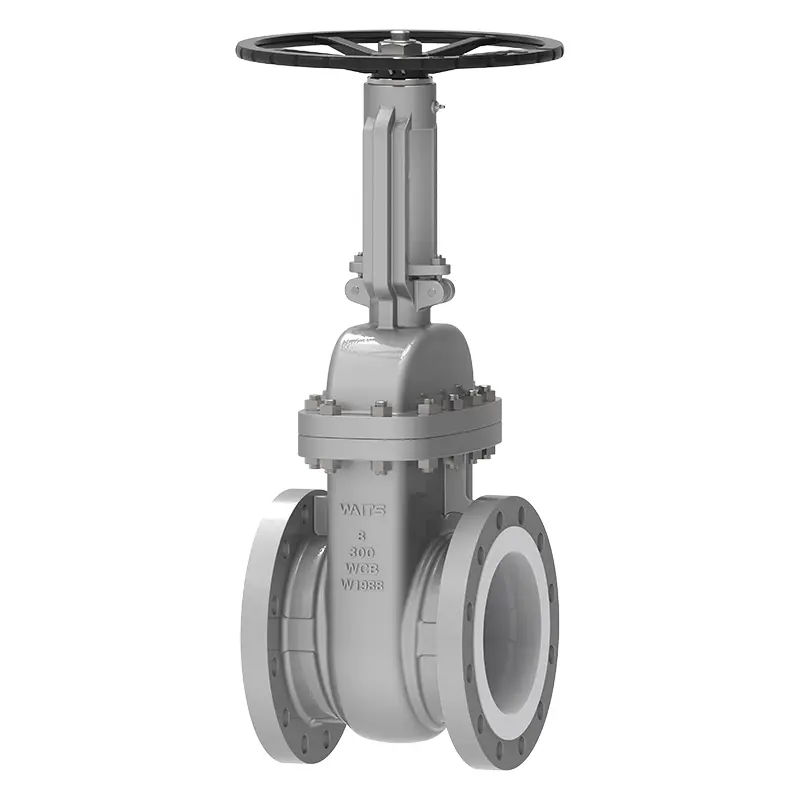

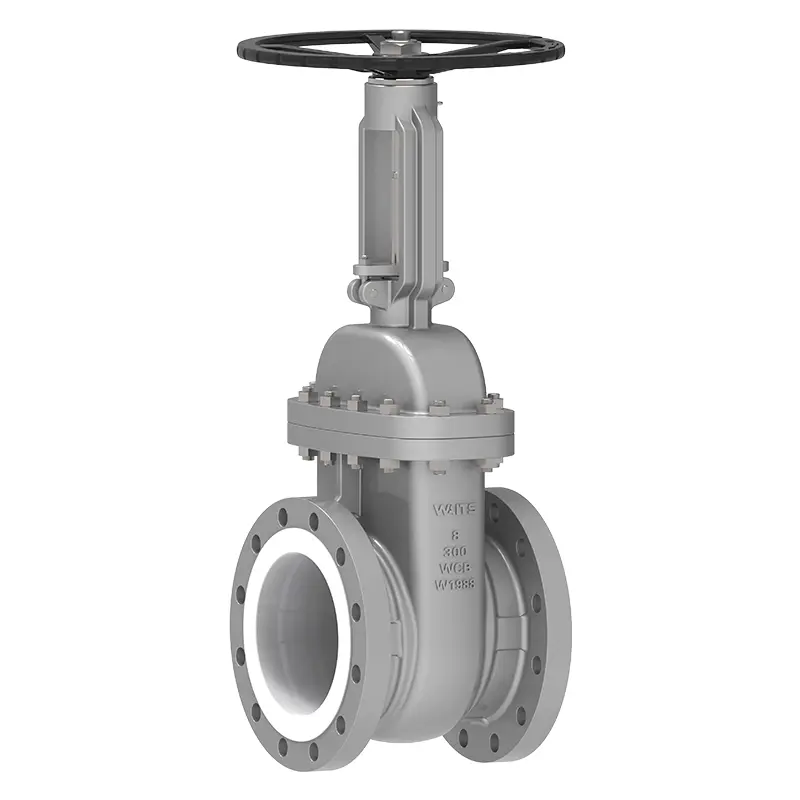

Ptfe Lined Gate Valve
