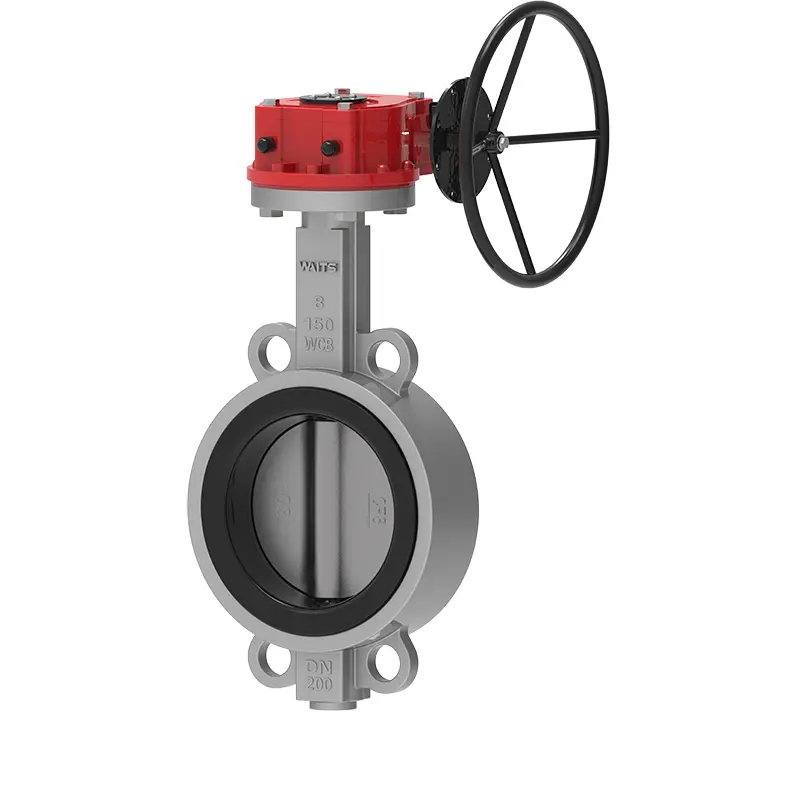

Měkký sedící destička motýl ventil

Čekání je velký výrobce ventilu a dodavatel, který vám může poskytnout měkký sedící destička motýl ventil. Tento ventil používá sedadlo gumového ventilu, nejlépe přírodní vysoce kvalitní gumu, která může dosáhnout certifikace potravin. Má vynikající aplikaci v továrně na zdroj mléka na Novém Zélandu a na izraelské odsolování.

Odeslat dotaz

Popis výrobku

Měkký sedící ventil motýlů Witts má následující návrhy během návrhu a výroby a byl zlepšen z hlediska výkonu:
1 vysoký elastický guma sedadla ventilu
Gumový obsah sedadla EPDM ventilu je 50%a byl testován více než 10 000krát při simulačním otevírání a závěrečných testech bez úniku.
Shore Tvrdost/stupeň 72 ± 3 200%napětí v tahu/MPa≥6, pevnost v tahu MPA≥15, prodloužení při zlomení/%≥ 350, trvalá deformace při přestávce/%≦ 10, slza/kN.M-1≥35, Trvalá deformace 22H, 22H, 22H, 22H, 22H, 22H, 22H, 22H, 22H, 22H)
Ve srovnání se sedadlem ventilu s úzkým okrajem má sedadlo ventilu širokého okraje širší kontaktní povrch s přírubou potrubí, s průměrem asi 20 mm a lepší výkonem těsnění instalace.
2-motýlí deska a hřídel ventilu jsou připojeny bez kolíků, které se mohou zcela vyhnout úniku a korozi způsobené instalací kolíků. Hřídel ventilu se snadno rozebírá, což je vhodné pro výměnu sedadla ventilu.
3-tělo ventilu je vybaveno anti-létajícím zařízením, které je lepší a bezpečnější pro použití v potrubí.

Implementační standardy

Standard návrhu	API 609, EN 593, BS5155, Gost
Koncový standard	Implementační standardy ANSI B16.1 Cl. 125LB a B16,5 Cl. 150lb 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 a PN16 Jako 2129 tabulka D a E BS 10 Tabulka D a E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 a PN16 ISO 7005 PN6, PN10 a PN16
Inspekce a test	API 598, ISO 5208, EN 12266-1, Gost
Tváří v tvář	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Horní příruba	ISO 5211

Aplikace

Provozní teplota	-45 ℃ ~ 150 ℃
Velikost	2 "-80", DN50-DN2000
Pracovní tlak / CWP	16bar 10bar
Shell	24bar 15bar
Pečeť	18bar 10bar
Air Test	6bar 6bar
Provozní prostředí	Chemické zpracování systému a beroucí systém Odsolovací rostliny, vrtné soupravy, pitná voda Suchý prášek, jídlo a nápoje, plynové rostliny HAVC těžební průmysl, papírový průmysl, manipulace s pískem, mořská voda, cukrovar Technická odpadní voda z tepelného zpracování vody
Operátor	Páka, zařízení, elektrické, pneumatické atd.
Materiál těla	Litina, tažná železa, uhlíková ocel, nerezová ocel, al-bronz atd.
DISK	Litinová tažná z nerezové oceli z litiny
ZASTAVIT	2CR13 F304 F316 F51 F53 monel K500
SEDADLO	Buna NBR EPDM Viton PTFE HEPDM Neopren Hypalon Natural Rubber

Funkce výkonu

1. Měkký sedící destička má motýl ventil má malý velikost, světlo ve hmotnosti, snadno se rozebírá a opravuje.
2. Struktura je jednoduchá a kompaktní, s provozním otevřením a rychlostí uzavření 90.
3. pracovní moment je malý, úsporný a lehký.
4. Pokud jde o výkon těsnění, únik testu plynu je nulový, což je velmi zaručeno.
5. Různé komponentní materiály lze vybrat a aplikovat na různá média.
6. Charakteristiky toku bývají lineární a výkon nastavení je dobrý.
7. Počet otevíracích a závěrečných testů může dosáhnout desítek tisíckrát a životnost je dlouhá.
