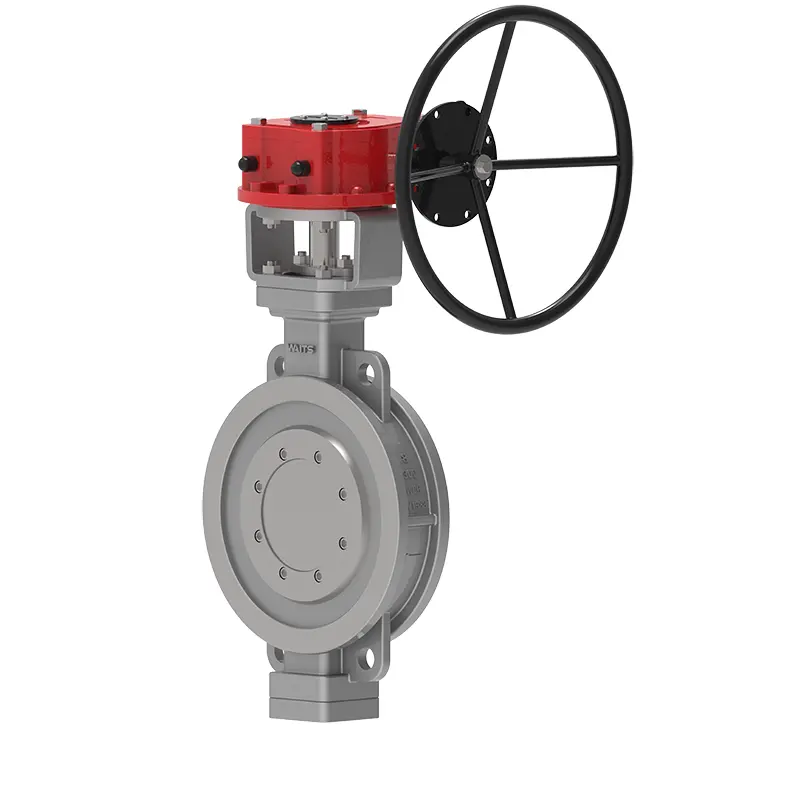

Trojitý excentrický kov sedící ventil motýlů

Jako profesionální dodavatel chlopně má Waits vlastní výrobní základnu a může vám poskytnout trojitý excentrický kovový sedící ventil motýlů. Jeho struktura přijímá trojrozměrný excentrický principní konstrukce a sedadlo ventilu je vícevrstvá struktura kompatibilní s tvrdými a měkkými těsněními nebo strukturou utěsnění plného kovu, která má dobrou toleranci k vyšším teplotám a tlakům.

Odeslat dotaz

Popis výrobku

Trojitý excentrický kov sedící ventil destičky je dlouhý a energeticky úsporný motýlový ventil nově vyvinutý Waits. Skládá se z tělesa ventilu, motýlí desky, těsnicího kroužku, přenosového mechanismu a dalších hlavních součástí. Její struktura přijímá dvourozměrné nebo trojrozměrné excentrické principní návrh, elastické těsnění nebo tvrdé a měkké víceúrovňové technologie kompatibilní s těsněním, která během provozu snižuje točivý moment motýlí chlopně, což dosahuje účinku úspory práce a úspory energie. Současně zajišťuje celkovou spolehlivost ventilu motýlů, pokud jde o odolnost proti korozi, odolnost proti vysoké teplotě a odolnost proti opotřebení.

Implementační standardy

Standard návrhu	API 609, EN 593, GOST
Normy příruby	ASME B 16.5, ASME B16.47, in
Konečné připojení	RF, BW, RTJ atd.
Inspekce a test	API 598, EN 12266-1, Gost
Tváří v tvář	API 609, EN 558, ASME B16.10, GOST
Hladiny tlaku a teploty	ASME B16.34
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103，NACE MR 0175

Aplikace

Velikost	3 "-120", DN80-DN3000
Hodnocení tlaku	Třída 150-1500, PN16-PN250
Provozní teplota	Měkké sedadlo: -29 ~ 200 ℃, kovové sedadlo: -29 ~ 600 ℃
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Operátor	Páka, zařízení, elektrické, pneumatické atd.
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Deska ventilu	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Sedadlo ventilu	13CR/SS304/SS316/+GRAFITY+PTFE+STL
Stonek ventilu	F6A, F304, F316, 17-4PH, F51, F53, monel K500 ...
Matice ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce výkonu

1. Trojitý excentrický kovový sedící ventil destičky má jedinečnou strukturu, malou velikost a lehkou hmotnost, flexibilní provoz, úsporu práce a pohodlné;
2. spolehlivé těsnění, může splňovat různé standardy;
3. Dobré charakteristiky toku a nastavitelná funkce;
4. Přijetí excentrického principu, těsnicí plocha je blízko nulového opotřebení, které prodlužuje životnost ventilu;
5. Široký rozsah aplikací, lze použít pro vodu, páru, olej, vzduch a plyn a další média;
6. Vhodné pro potrubí různých teplot, tříd, koroze a dalších pracovních podmínek;
7. Trojitý excentrický kovový sedící destička Butterfly Ventilové tělo a sedadlo ventilu ventilu jsou připojeny komponenty a vrstva těsnění sedadla ventilu je přivařena tepelně rezistentními a koroziosovými materiály z lehkých slitin;
8. Tři excentricity: Středová čára hřídele se odchyluje od středové linie těsnicího povrchu, středová čára hřídele se mírně odchyluje od středové čáry potrubí a středová čára těsnicího povrchu tělesa (šikmý kužel) tvoří úhel s středovou čárou potrubí;
9. Vícevrstvý těsnicí kroužek je upevněn na desku ventilu, která má výhody odolnosti proti vysoké teplotě, snadné provoz, žádné tření při otevírání a zavírání a těsnění je kompenzováno, když se při uzavírání zvyšuje točivý moment přenosového mechanismu, což zlepšuje těsnicí výkon ventilu motýlů a prodlužuje životnost;
10. Vícevrstvý těsnicí kroužek přijímá měkké a tvrdé laminované kovové listy, které mají dvojí výhody tvrdého a měkkého těsnění a má výkon těsnění nulového úniku bez ohledu na podmínky s nízkým a vysokou teplotou.

Triple Eccentric Metal Seated Wafer Butterfly Valve
