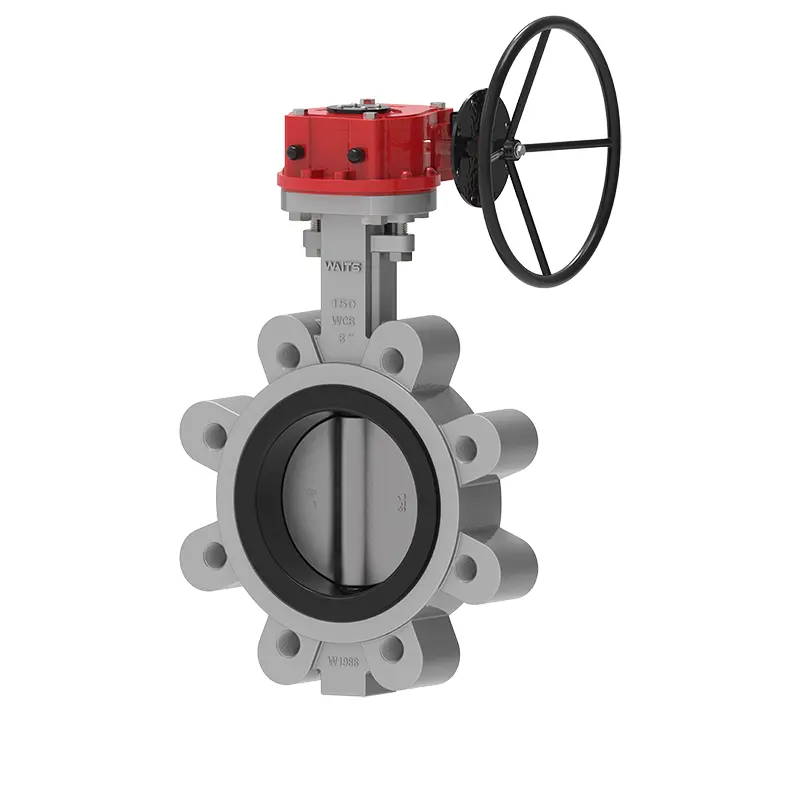

Měkký sedící oplatka oka motýl ventil

Měkký sedící ventil s motýlím oplatky je jedním z produktů, které čeká, zákazníkům po celém světě. Jeho sedadlo gumového ventilu je vyrobeno z přirozené vysoce kvalitní gumy pečlivě vybrané našimi profesionály a lze jej s jistotou použít na potravinářské potrubí. Máme nejen vynikající ceny, ale také spolehlivou kvalitu, stejně jako perfektní zadávání veřejných zakázek a poprodejních služeb.

Odeslat dotaz

Popis výrobku

Jako profesionální výrobce chlopně se čeká na zkušenosti a udržuje tempo s časem. Měkký sedící ventil s motýlem oplatky navržený námi má následující návrhové body jádra:
1. Rubber sedacího sedadla s vysokou elasticitou: obsah gumového sedadla EPDM ventilu je 50%. K kvalitě přikládáme velký význam. Ventil byl simulován více než 10 000krát otevření a uzavření, aby se zajistilo žádné únik.
Referenční vlastnosti sedadla ventilu jsou následující: pobřeží tvrdosti/stupně 72 ± 3, 200%napětí v tahu/MPa≥6, pevnost v tahu MPA≥15, prodloužení při zlomení/%≥350, trvalá deformace při přestávce/%≦ 10, slza/kN.M-1 ≥35, kompresní deformace, 22h), 25%, 25%)
Současně má toto sedadlo ventilu s rozsáhlým okrajem s průměrem asi 20 mm širší kontaktní povrch s přírubou potrubí než sedadlo ventilu s úzkým okrajem a má lepší výkol těsnění instalace.
2. motýlí deska a ventilový hřídel jsou připojeny bez kolíků, aby se zabránilo úniku a korozi způsobené instalací kolíků. Navíc se hřídel ventilu snadno rozebírá, což usnadňuje výměnu sedadla ventilu, čímž se snižuje náklady a obtíže při údržbě a výměně.
3. Tělo ventilu je vybaveno anti-létajícím zařízením, které je bezpečnější.

Implementační standardy

Standard návrhu	API 609, EN593, BS 5155, Gost
Koncový standard	ANSI B16.1 Cl. 125LB a B16,5 Cl. 150lb 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 a PN16 Jako 2129 tabulka D a E BS 10 Tabulka D a E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 a PN16 ISO 7005 PN6, PN10 a PN16
Inspekce a test	API 598, ISO 5208, EN 12266-1, Gost
Tváří v tvář	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Horní příruba	ISO 5211

Aplikace

Provozní teplota	-45 ℃ ~ 150 ℃
Velikost	2 "-80", DN50-DN2000
Pracovní tlak / CWP	16bar 10bar
Shell	24bar 15bar
Pečeť	18bar 10bar
Air Test	6bar 6bar
Provozní prostředí	Chemické zpracování systému a beroucí systém Odsolovací rostliny, vrtné soupravy, pitná voda Suchý prášek, jídlo a nápoje, plynové rostliny HAVC těžební průmysl, papírový průmysl, manipulace s pískem, mořská voda, cukrovar Technická odpadní voda z tepelného zpracování vody
Operátor	Páka, zařízení, elektrické, pneumatické atd.
Materiál těla	Litina, tažná železa, uhlíková ocel, nerezová ocel, al-bronz atd.
DISK	Litinová tažná z nerezové oceli z litiny
ZASTAVIT	2CR13 F304 F316 F51 F53 monel K500
SEDADLO	Buna NBR EPDM Viton PTFE HEPDM Neopren Hypalon Natural Rubber

Funkce výkonu

1. Měkký sedící ventil oka ventilu destičky má malý velikost, světlo ve hmotnosti, snadno se instaluje a snadno se rozebírá a udržuje.
2. Struktura je jednoduchá a kompaktní, s provozním otevřením a rychlostí uzavření 90.
3. točivý moment je během provozu malý, což je úspora práce a světla.
4. únik testu plynu je nulový a těsnění je přísně zaručeno.
5. Různé komponentní materiály lze vybrat a aplikovat na různá média.
6. Charakteristiky toku bývají lineární a výkon nastavení je dobrý.
7. V testu úvodního a závěrečného testu vydrží desítky tisíckrát, což plně dokazuje dlouhou životnost.
8. Lze jej použít jako koncový ventil.
