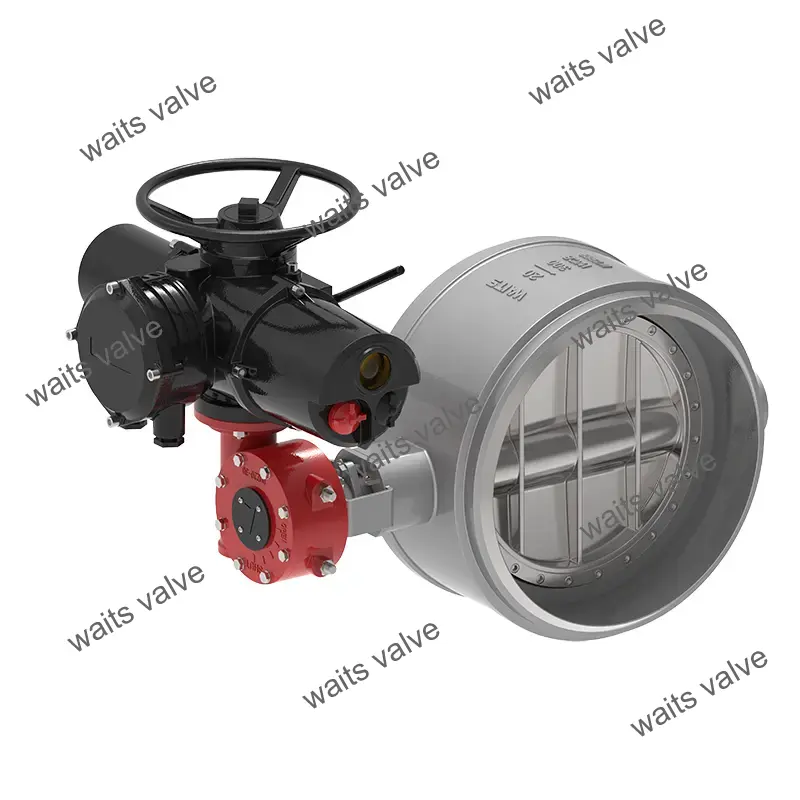

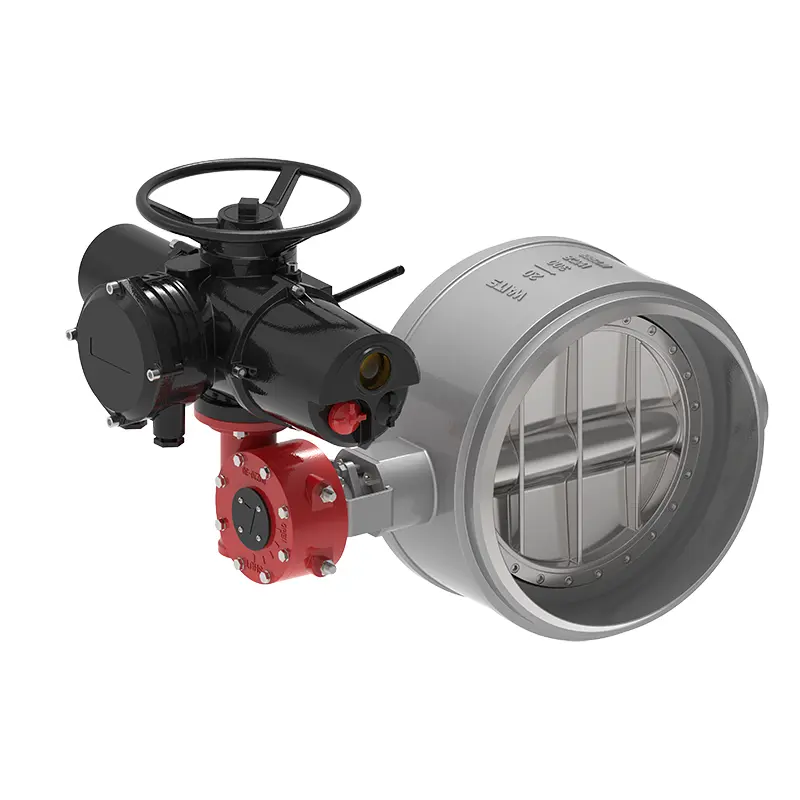

Tři excentrické tvrdé těsnění svařované motýlí ventil

Tři excentrické svařované motýlové ventil s pevným těsněním je druh vysoce kvalitního ventilu vyrobeného a vyrobeného čekáním. Máme kompletní výrobní linku a můžeme poskytovat konkurenceschopné ceny. The three eccentric hard seal welded butterfly valve we produce is well used in urban heating, gas transmission, steam pipelines and large-scale water conservancy projects.

Odeslat dotaz

Popis výrobku

Tři excentrické svařované motýlové ventil s pevným těsněním se skládá z tělesa ventilu, motýlí desky, těsnicího kroužku, přenosového mechanismu a dalších hlavních částí. Její struktura přijímá dvourozměrné nebo trojrozměrné excentrické principní návrh a přijímá novou technologii zpracování elastické těsnění nebo tvrdé a měkké kompatibility těsnění s více vrstvami, aby motýlový ventil mohl během provozu snížit točivý moment, šetřit práci a energii. Současně to neovlivní celkovou odolnost proti korozi, odolnost proti vysoké teplotě a odolnost proti opotřebení ventilu motýlů.
Tento motýlový ventil získal v mnoha průmyslových oborech hodně dobrého uznání. Jako velký výrobce ventilu jasně víme, že ceny preferenčních ventilů jsou neoddělitelné od kompletního systému proti proudu a downstream a vynikajícím zpracovatelským zařízením. K tomu přikládáme velký význam. Každý rok do něj zvýšíme investice, aby čekací ventily mohly vždy udržovat spolehlivou kvalitu a preferenční ceny.

Implementační standardy

Standard návrhu	API 609, EN 593, GOST
Normy příruby	ASME B16.25 (BW)
Konečné připojení	RF, BW, RTJ atd.
Inspekce a test	API 598, EN 12266-1, Gost
Tváří v tvář	API 609, EN 558, ASME B16.10, GOST
Hladiny tlaku a teploty	ASME B16.34
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	3 "-120", DN80-DN3000
Hodnocení tlaku	Třída 150-1500, PN16-PN250
Provozní teplota	Měkké sedadlo: -29 ~ 200 ℃, kovové sedadlo: -29 ~ 600 ℃
Operátor	Páka, zařízení, elektrické, pneumatické atd.

Materiály hlavních dílů

Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Deska ventilu	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, monel ...
Sedadlo ventilu	13CR/SS304/SS316/+GRAFITY+PTFE+STL
Stonek ventilu	F6A F304 F316 F51 F53 Monel K500 ...
Matice ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce výkonu

1. Unikátní a lehká struktura, flexibilní provoz, úsporu práce a pohodlné;
2. spolehlivé těsnění, může splňovat různé standardy;
3. Dobré charakteristiky toku a nastavitelná funkce;
4. Tři excentrické tvrdé těsnění svařované motýlí ventil přijímá excentrický princip, díky kterému je utěsňovací plocha téměř nulová opotřebení a prodlužuje životnost;
5. Může být použit pro různá média, včetně vody, páry, oleje, vzduchu a plynu atd.;
6. Je vhodný pro potrubí s různými pracovními podmínkami, jako jsou různé teploty, známky, koroze atd.;
7. Komponenty těla a sedadla ventilu a sedadla ventilu a povrchová vrstva těsnění sedadla ventilu je přivařena tepelně odolnými a koroziosovými materiály z slitiny;
8. Tři excentricity: Středová čára hřídele se odchyluje od středové linie těsnicího povrchu, středová čára hřídele se mírně odchyluje od středové linie potrubí a středová čára těsnicího povrchu ventilu (šikmý kužel) tvoří úhel úhlové polohy potrubí;
9. Vícevrstvý těsnicí kroužek je upevněn na desku ventilu, která je odolná vůči vysoké teplotě, snadno se provozuje a při otevírání a zavírání nemá žádné tření. Při uzavření se točivý moment přenosového mechanismu zvyšuje, aby kompenzoval těsnění, což zlepšuje tři excentrické tvrdé těsnění svařované motýl otisý a trvanlivost ventilu;
10. Vícevrstvý těsnicí kroužek přijímá měkké a tvrdé laminované kovové listy, které mají dvojí výhody tvrdého utěsnění kovu a měkkého těsnění.
