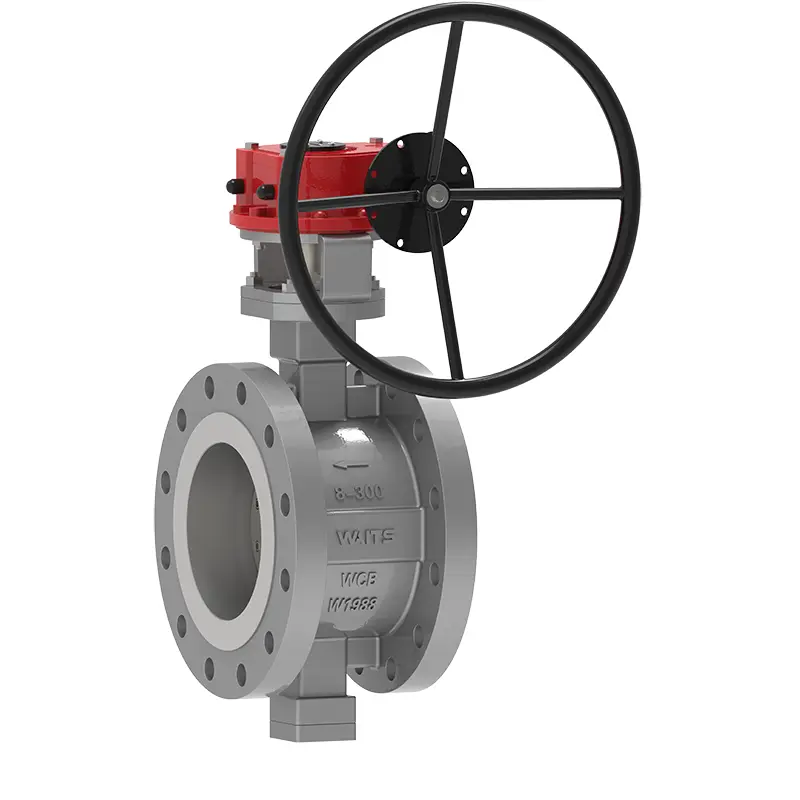

Trojitý excentrický kovový sedící ventil motýlů

Trojitý excentrický kovový sedící ventil pro motýl je ventil vyrobený a poskytovaný čekáním. Může se přizpůsobit prostředí s vyšší teplotou a tlakem. Struktura je navržena s trojrozměrným excentrickým principem. Obzvláště upřednostňuje metalurgii, ocel, elektřinu, ropa, chemický průmysl, vytápění, plyn a vodou a drenážní projekty ve střední Asii.

Odeslat dotaz

Popis výrobku

Trojitý excentrický kovový sedící ventil příruby je dlouhý, energeticky úsporný motýl ventil, který je pečlivě navržen profesionálním týmem Waits a vyroben přesným a kompletním výrobním zařízením.
Tento ventil se skládá z hlavních složek, jako je tělo ventilu, motýlí deska, těsnicí kroužek, přenosový mechanismus atd. Přijímá dvourozměrné nebo trojrozměrné excentrické návrh principu a aktivně aplikuje novou technologii zpracování, jako je elastické těsnění nebo tvrdé a měkké vícevrstvé těsnění.
Když je v provozu ventil motýlů, je točivý moment malý a celkový výkon má spolehlivou odolnost proti korozi, vysokou teplotu a odolnost proti opotřebení. Jedná se o efektivní a pohodlný produkt ventilu.

Implementační standardy

Standard návrhu	API 609, EN 593, GOST
Normy příruby	ASME B 16.5, ASME B16.47, in
Konečné připojení	RF, BW, RTJ atd.
Inspekce a test	API 598, EN 12266-1, Gost
Tváří v tvář	API 609, EN 558, ASME B16.10, GOST
Hladiny tlaku a teploty	ASME B16.34
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	3 "-120", DN80-DN3000
Hodnocení tlaku	Třída 150-1500, PN16-PN250
Provozní teplota	Měkké sedadlo: -29 ~ 200 ℃, kovové sedadlo: -29 ~ 600 ℃
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Operátor	Páka, zařízení, elektrické, pneumatické atd.
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Deska ventilu	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Sedadlo ventilu	13CR/SS304/SS316/+GRAFITY+PTFE+STL
Stonek ventilu	F6A, F304, F316, 17-4PH, F51, F53, monel K500 ...
Matice ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce výkonu

1. Unikátní strukturální design, malý a lehký, flexibilní a úsporné práce v provozu;
2. Dobrý výkon těsnění a přísně v souladu s různými standardy;
3. Dobré charakteristiky toku, s funkcí nastavení;
4. Aplikace excentrického principu způsobuje, že těsnicí plocha je téměř nulová opotřebení, což snižuje frekvenci údržby a výměny;
5. Široký rozsah aplikací, lze použít pro různé média včetně vody, páry, oleje, vzduchu a plynu;
6. Vhodné pro potrubí různých pracovních podmínek, jako jsou různé teploty, známky, koroze atd., Se silným výkonem;
7. Složky ventilu ventilu a sedadla ventilu a ventilové sedadlo trojitého excentrického kovového kovového ventilu jsou připojeny komponenty a vrstva těsnění sedadla ventilu je vyrobena z povrchového tepelně rezistentního a korozního odolného materiálu;
8. Tři excentricity jsou odchylkou středové čáry hřídele od středové čáry těsnicího povrchu, mírná odchylka středové čáry hřídele od středové čáry potrubí a středová čára těsnění ventilu (šikmý kužel) a linie potrubí tvoří úhel úhlové polohy;
9. Vícevrstvý těsnicí kroužek je upevněn na desce ventilu, odolný vůči vysoké teplotě a při otevírání a zavírání nemá žádné tření. Při uzavření je těsnění kompenzováno se zvyšováním točivého momentu přenosového mechanismu. Použití měkkých a tvrdých laminovaných kovových listů má dvojí výhodu, že neovlivňuje těsnění v důsledku změn teploty a prostředí.
