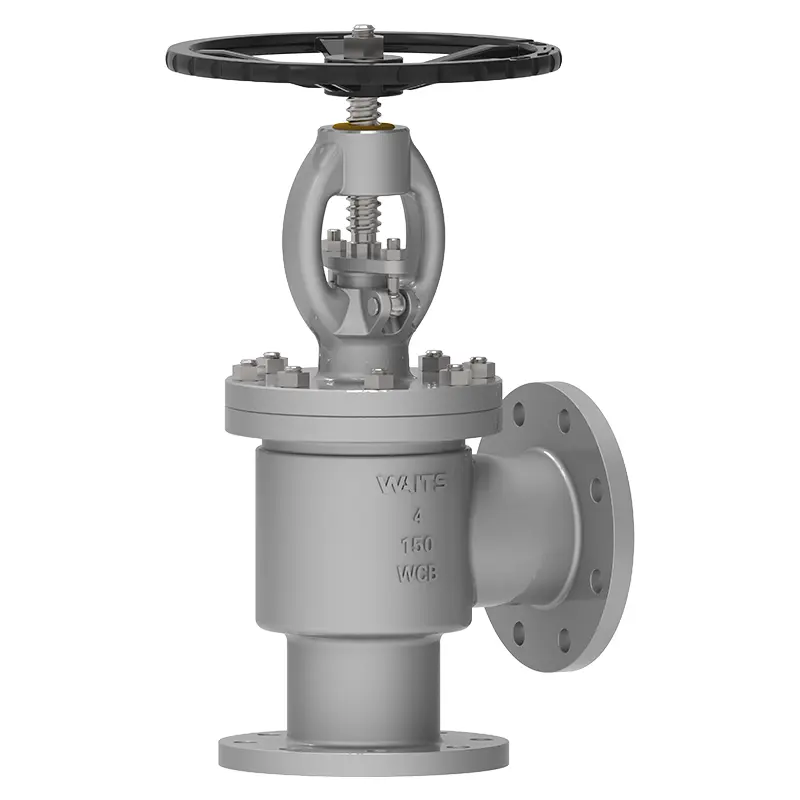

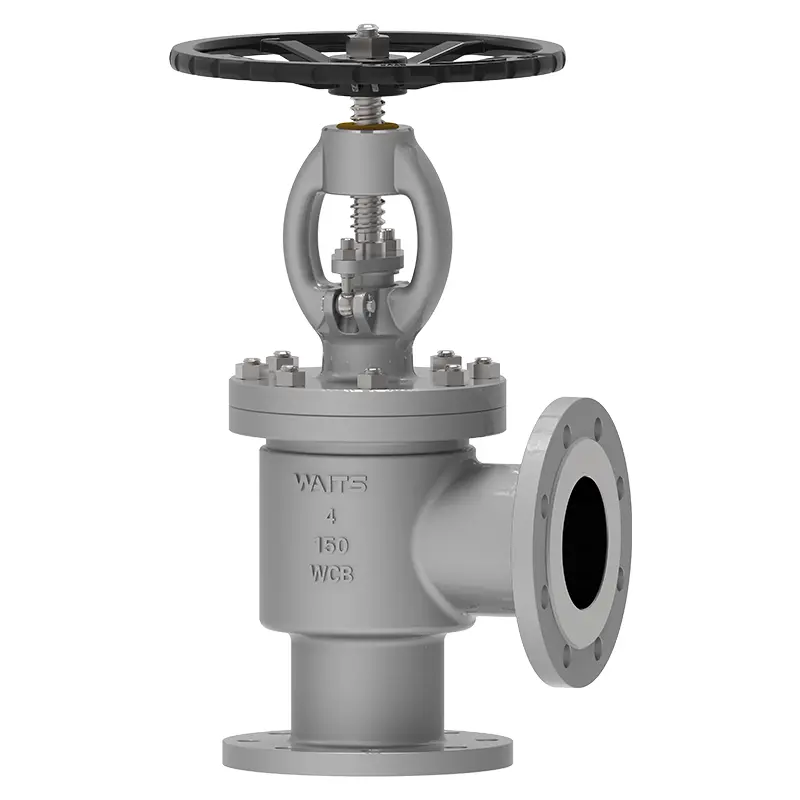

Angle Globe ventil

Když se potýkáte s jedinečným potrubním systémem 90 stupňů kanálu, musíte si myslet na vysoce kvalitní ventil ventilu čekajícího ventilu, který má širokou škálu aplikací. Speciálně používáme kompaktní design k uložení místa a zjednodušení směrování potrubí. Když čelíte malému prostoru nebo omezené instalaci, můžete tento ventil použít.

Odeslat dotaz

Popis výrobku

Čekácí ventil ventil Globe ventil může ovládat tok tekutého média otáčením ventilového stonku, aby se zvedl nebo snížil disk ventilu. Návrh kanálu průtoku 90 stupňů pravého úhlu narušuje tradiční strukturu ventilu přímého proudu a účinně snižuje odolnost proti tekutině a spotřebu energie. Ve složitých aplikacích s omezeným instalačním prostorem má jeho kompaktní design zřejmé výhody, šetří inženýry spoustu potíží a v tomto ohledu sníží časový odpad.

Ventil Angle Globe je konstrukce stop ventilu s vstupem a výstupní kolmo k sobě navzájem. Používá lineární pohyb k přesunu závěrečného kusu dovnitř a ven z povrchu sedadla ventilu. Úhlové ventily se běžně používají pro služby přívodní vody a odtoku kotva a také pro ventily potrubí s omezeným prostorem. Ventil lze také použít jako loket. Ventil může být typ klece nebo se zvětšeným výstupním připojením, omezujícím obložením ventilu nebo výstupní vložkou pro snížení koroze, blikání nebo poškození kavitace.

Implementační standardy-úhel glóbus
Návrhové standardy	API6D BS1873, DIN 3356, EN 13709
Standard příruby	ASME B16.5, ASME B16.47-A/B, v 1092-1/2
Spojení	RF, RTJ
Přijetí testu	Fire 598 EN12266
Délka struktury	ASME B16.10/EN 558/DIN3203,
Hodnocení tlaku a teploty	ASME B16.34
Požární test	API607, API6FA
Standard nízkého úniku	API 622
Návrh proti korozi	NACE MR 0175

Aplikační globe ventily
Velikost	DN15 ~ DN300 （NPS½ "~ 12"）
Rozsah tlaku	PN16 ~ PN160 （Třída150 ~ 900）
Teplotní rozsah	-29 ℃～+570 ℃
Aplikace	Kyselina/alkalická kapalina, zkapalněný zemní plyn, olej s vysokou viskozitou, podzemní síť potrubí, modul integrace zařízení atd.
Režim pohonu	Ruční kola, zkosení, elektrické, pneumatické atd.
Kryt těla/ventilu ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlitky: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Těsnění	Tělo, tělo obkladací slitiny na bázi železa, tvrdá slitina založená na tvrdé
Stonek ventilu	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Matice ventilu	Slitina mědi
Tyč	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Výkonné charakteristiky

V odvětví hnojiv jsou výzvy ventilu ve výrobě močoviny a amoniaku korozivní média, krystalizace a vysoký tlak. Čekání ventilu vyvinul ventily Angle Globe ventily, které mají následující výhody:

Nízký pokles tlaku, snížená krystalizace

Žádný mrtvý úhel, zabránit korozi

Jednodílná deska ventilu a stonek ventilu, zabraňte mrtvému úhlu mezi deskou ventilu a ventilem

Povrch desky ventilu ve ventilu All-S-hvězdných slitin, snižte opotřebení

Kryt šroubovaného ventilu, těsnění těsnicího ventilu třídy A a tělesná příruba tělesného ventilu ventilu

Balení stonku s nízkým emisním ventilem

Žádné části hliníku/bronzu

Tělo, těla na bázi železa, slitina na bázi železa, tvrdá slitina založená na tvrdé

Úhel glóbusů může být použity pro kapalinu kyseliny/alkalií, zkapalněný zemní plyn, olej s vysokou viskozitou, podzemní potrubní síť, modul integrace zařízení atd.

Můžete jej řídit ručním kolem, zkoseným vybavením, elektrickým, pneumatickým atd.
