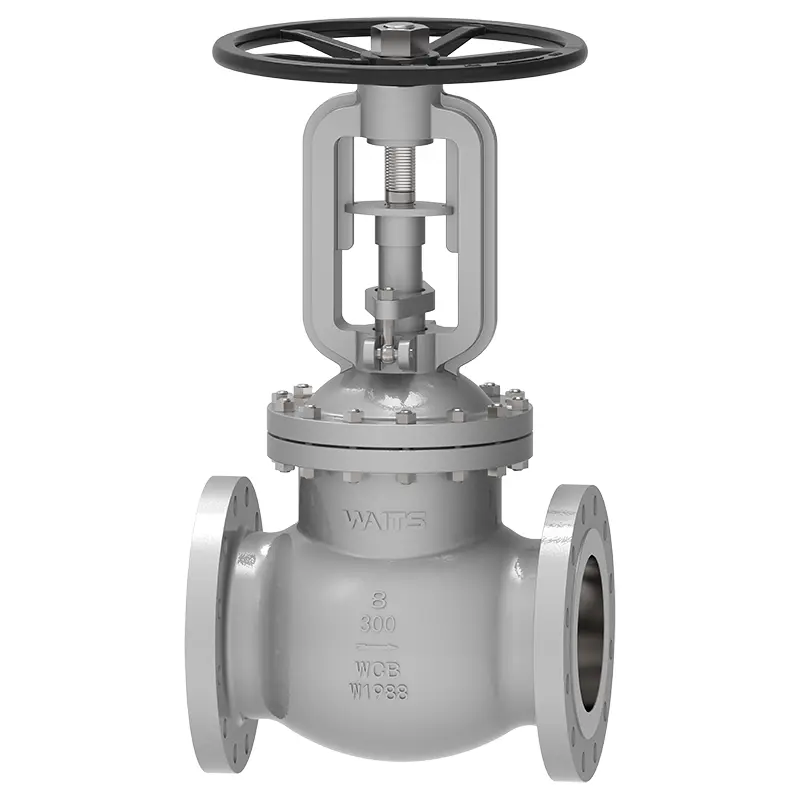

Bellow Seal Globe ventil

Bellow Seal Globe ventil je spolehlivý ventil vyrobený na čekání. Produkt lze použít při městském vytápění, přenosu plynu, parních potrubích a velkých projektech konzervace vody. Má cenovou výhodu a byl uznán mnoha zámořskými továrními zákazníky. Na Středním východě se široce prodává v Itálii, Francii, Španělsku v Evropě a Saúdské Arábii, Íránu, Izraele.

Odeslat dotaz

Popis výrobku

Ventile Bellow Seal Globe je přivařena automatickým svařovacím svařováním, aby se vytvořila kovová bariéra mezi tekutým médiem a atmosférou, což zajišťuje návrh nulového úniku stonku ventilu. Vnitřní struktura tohoto ventilu je struktura měchy. Spodní konec měchů z nerezové oceli je přivařen ke stonku ventilu, aby se zabránilo korodování tekutiny procesu v stonku ventilu. Druhý konec je umístěn mezi tělem ventilu a krytem ventilu za vzniku statického těsnění. Konstrukce dvojitého těsnění je přijata. Pokud zvonky selže, balení stonků ventilu se také zabrání úniku. Měchy jsou přivařeny ke stonku ventilu, aby se udržovala stabilní provozní výkon a vyhýbala se vibracím stonku ventilu způsobené vibrací ventilu. Je nejvhodnější pro potrubí s párou, hořlavým, výbušným, tepelným olejem, vysokou čistotou, toxickým a dalším médiem.

Implementační standardy

Standard návrhu	3356, ASME B16.34, GOST
Normy příruby	DIN2543-2545 ， ASME B16.5 ， ASME B16.47
Konečné připojení	RF, RTJ, BW atd.
Inspekce a test	3230, API 598, GOST
Tváří v tvář	3203, ASME B16.10, GOST
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	API607, API6FA
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	2 "-24", DN50 DN600
Hodnocení tlaku	Třída 150-1500, PN10-PN260
Provozní teplota	-20 ℃ ~ 350 ℃
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Operátor	HW, Gear, Electric, Pneumatic atd.
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Těsnění	Tělo, tělo obkladací slitiny na bázi železa, tvrdá slitina založená na tvrdé
Stonek ventilu	F6A F304 F316 F51 F53 Monel K500
Matice ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Výhody ventilu Glow Globe Globe

1. Přiměřená struktura produktu, spolehlivý výkon těsnění, krásný vzhled;

2. CO na bázi tvrdé slitiny na bázi CO na těsnicím povrchu, odolnost proti dobrému opotřebení, odolnost proti korozi, výkon proti tření, dlouhá životnost;

3. ošetření temperování ventilu a ošetření nitridingu povrchu, s dobrou antikorózou a anti-třením;

4. Dvojitý těsnění ventilu Bellow Seal Globe, spolehlivější výkon;

5. Indikace zvedací polohy ventilu, intuitivnější;

6. Velikost hmotnosti, příruby a svařovacího čísla dílů lze přiměřeně vybrat podle skutečných podmínek nebo požadavků na uživatele, aby vyhovovaly různým inženýrským potřebám.

Funkce produktu Bellow Seal Globe ventil:

1. Dvojitý design těsnění (Bellows + Packing). Pokud zvonky selže, balení stonků ventilu se také zabrání úniku a splní mezinárodní standardy těsnění;

2. Žádná ztráta tekutin, snížení ztráty energie a zlepšení bezpečnosti továrního vybavení;

3. dlouhá životnost, zkrácení doby údržby a snižování provozních nákladů;

4. Silný a odolný design těsnění měchů zajišťuje nulový únik stonku ventilu a poskytuje podmínky bez údržby;

5. Sedadlo ventilu plynového média přijímá měkké těsnicí materiál PTFE pro zlepšení utěsnění tohoto ventilu;

6. Sedadlo ventilu odolné vůči vysoké teplotě přijímá kónické tvrdé těsnění k dosažení nulového úniku vzduchotěsného výkonu;

Bellow Seal Globe Valve
