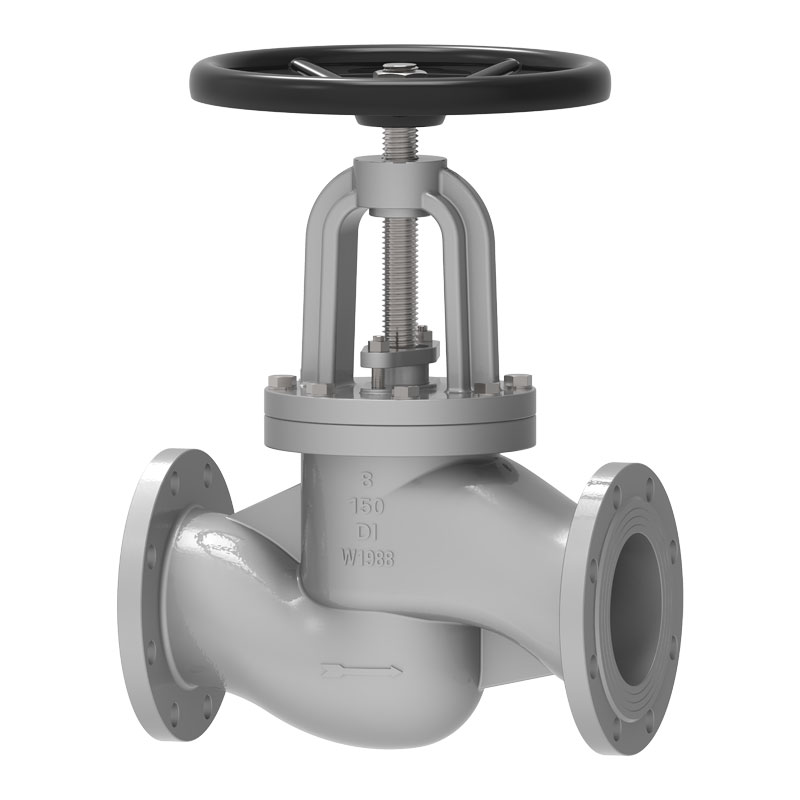

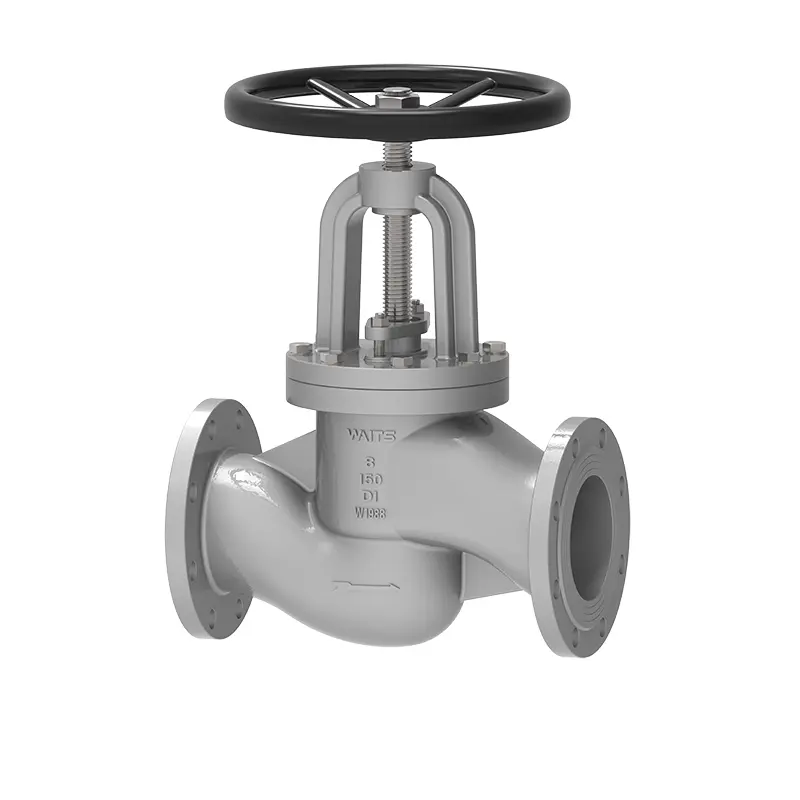

Kulový ventil se vzorem S z tvárné litiny

Kulový ventil z tvárné litiny se vzorem S vyrobený společností Waits vyhovuje normám AISI/DIN/BS/, se stabilním výkonem a vysokými náklady. Původně jsme byli usazeni ve Spojených státech a nyní se naše globální centrála nachází v čínském Wenzhou. Máme více než jednu výrobní základnu, stabilní dodávky a můžeme vám poskytnout zvýhodněné ceny.

Odeslat dotaz

Popis výrobku

Kulový ventil z tvárné litiny se vzorem S vyrobený společností Waits je navržen pro přesné řízení průtoku a minimální úniky. Pečlivě vybíráme suroviny, abychom zajistili, že odolnost ventilu proti korozi a opotřebení je ve spolehlivém rozsahu a je vhodná pro dlouhodobé používání.
Tento ventil je navržen tak, aby se přizpůsobil podmínkám vysokého tlaku a může zůstat stabilní a spolehlivý v různých průmyslových aplikacích. Přizpůsobuje se různým pracovním podmínkám a charakteristikám potrubí a nevyžaduje častou údržbu. Má dobrou životnost a snižuje vaše náklady na práci a údržbu během používání.
Škrticí kapacita kulového ventilu s tvarem S z tvárné litiny je široce používána v úpravnách vody, parních aplikacích a chemickém průmyslu. Některé vysokotlaké systémy si navíc tento ventil vyberou také kvůli jeho dobré strukturální pevnosti a silné přizpůsobivosti.

Implementační standardy

Návrhové normy	,API603, ASME B16.34, DIN 3352, EN1984
Normy přírub	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Způsoby připojení	SW, RF,
Testování a akceptace	API598, DIN 3230, EN 12569
Konstrukční délka	ASME B16.10, DIN3352-F4/F5, EN 558-1
Úrovně tlaku a teploty	ASME B16.34,
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS 2″ ~ NPS 12″ DN50~ DN300
Rozsah tlaku	CL125~ CL300 PN10~ PN64
Teplotní rozsah	；-10°C ~ +220°C
Rozsah použití	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektřina, stavba lodí, hutnictví, energetický systém atd.
Režim jízdy	Turbínové, pneumatické, elektrické
Tělo ventilu/kryt ventilu	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilová deska/sedlo ventilu	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Dřík ventilu	F6A F304 F316 F51 F53 Monel K500
Matice dříku ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové těsnění, polytetrafluorethylen...

Vlastnosti výkonu

(1) Konstrukce uzavíracího ventilu je jednodušší než konstrukce šoupátka a je jednodušší na výrobu a údržbu.
(2) Těsnicí povrch se snadno neopotřebuje a poškrábe a těsnicí výkon je dobrý. Během otevírání a zavírání nedochází k relativnímu klouzání mezi kotoučem ventilu a těsnicí plochou tělesa ventilu, takže opotřebení a poškrábání nejsou vážné, těsnicí výkon je dobrý a životnost je dlouhá.
(3) Při otevírání a zavírání má kotouč ventilu malý zdvih a menší výšku než šoupátko, ale konstrukční délka je delší než šoupátko.
(4) Otevírací a zavírací moment je velký a doba otevírání a zavírání je relativně dlouhá.
(5) Protože kanál média v těle ventilu je klikatý, odpor tekutiny je velký a spotřeba energie je relativně velká.
(6) Když je jmenovitý tlak PN ve směru toku média ≤ 16 MPa, je obecně použito po proudu a médium proudí nahoru ze spodní části ventilového kotouče; když je jmenovitý tlak PN≥20MPa, je obecně přijat zpětný tok a médium proudí směrem dolů z horní části disku ventilu, aby se zvýšil těsnicí výkon. Je však třeba poznamenat, že při použití uzavíracího ventilu může médium proudit pouze jedním směrem a nemůže měnit směr proudění.
(7) Disk ventilu se při plném otevření snadno eroduje, takže při jeho používání musíte věnovat pozornost.
Osa dříku ventilu uzavíracího ventilu je kolmá k těsnicí ploše sedla ventilu. Otevírací nebo zavírací zdvih dříku ventilu je relativně krátký a má spolehlivý řezný účinek. Je vhodný pro odřezávání, regulaci a škrcení média.

Ductile Iron S Pattern Globe Valve
