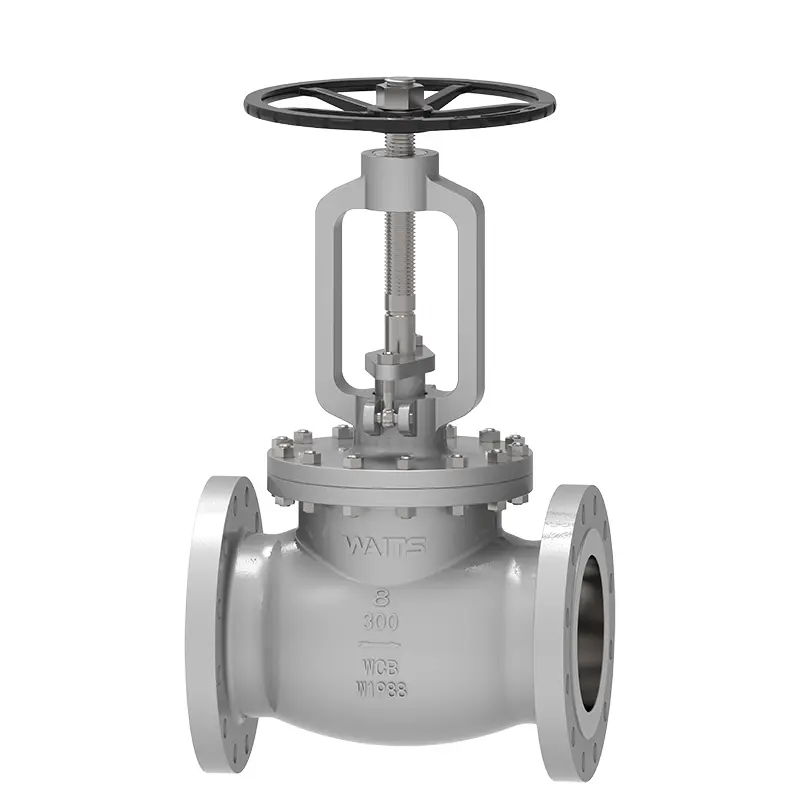

Litý ocelový glóbus ventil

Čekácí litý ocelový glóbus má příznivou cenu, vynikající kvalitu a vysokou nákladovou výkonnost. Byli jsme založeni ve Spojených státech v roce 1994 a v roce 2008 jsme založili pobočku v Číně. Ve Wenzhou a Tianjinu máme dvě produkční základny. Odlitý ocelový glóbus může přesně ovládat tekutiny a je vysoce kvalitní volbou pro kontrolu kapaliny potrubí. Je hluboce upřednostňován mezinárodním trhem, zejména v Evropě, Americe, na Středním východě a dalších regionech.

Odeslat dotaz

Popis výrobku

Šroubová kapota litý ocelový globe ventil je stopkový ventil s šroubovým tělem a krytem a uprostřed je instalován těsnění nebo osmiúhelníkový těsnění jako těsnění. Podle různých instalačních pozic lze ventil zeměkoule rozdělit do přímého glótového ventilu (ventil typu T typu) a ventil přímého toku glóbus (typ typu Y). Protože stonek ventilu má relativně krátký otevírací nebo zavírací zdvih a má velmi spolehlivou mezní funkci, a protože změna otevření sedadla ventilu je úměrná zdvihu disku ventilu, je velmi vhodná pro regulaci toku. Může být použit pro odříznutí, regulaci a škrcení potrubí tekutin, jako je voda z vodovodu, odpadní voda, konstrukce, elektřina, elektřina, medicína, metalurgie, textilie, energie atd. Globářský ventil je obecně připojen k potrubí pomocí příruby nebo připojením ke svaru. Volitelná pohonná zařízení jsou: ruční kola, zkosení, elektrické, pneumatické atd.

Implementační standardy

Standard návrhu	ASME B16.34, BS 1873, EN 558-1, GOST
Normy příruby	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Konečné připojení	RF, RTJ, BW atd.
Inspekce a test	API 598, od 3230, Gost
Tváří v tvář	ASME B16.10, DIN 3202, EN 1092-1
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	API607, API6FA
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	2 "-24", DN50 DN600
Hodnocení tlaku	Třída 150-1500, PN10-PN260
Provozní teplota	-60 ° C ~ 450 ° C.
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Operátor	HW, Gear, Electric, Pneumatic atd.
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Těsnění	Tělo, tělo obkladací slitiny na bázi železa, tvrdá slitina založená na tvrdé
Stonek ventilu	F6A F304 F316 F51 F53 Monel K500
Matice ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce výkonu

1. Odlitý ocelový globe ventil se spoléhá na tlak stonku ventilu, aby byl povrch těsnicího kotouče ventilu a povrch těsnicího ventilu těsně zapadá, aby se zabránilo toku média. Patří do nuceného těsnicího ventilu.
2.. Směr průtoku médií ventilu glóbusů je „nízký a vysoký“ a „vysoký dovnitř a nízký“. Médium může proudit pouze v jednom směru a má během instalace směrovost.
3. Strukturální formy tělesa ventilu jsou přímé, přímé tok a pravý úhel.
4. Když se otevírá globářský ventil, když výška otvoru ventilu dosáhne 25% až 30% nominálního průměru stopkového ventilu, průtok dosáhl maxima, což naznačuje, že stopkový ventil dosáhl plně otevřené polohy.
5. Struktura ventilu je jednodušší než brána a je pohodlnější vyrábět a udržovat.
6. Těsnicí povrch není snadné nosit a poškrábat a těsnicí výkon je dobrý. Během otevírání a zavírání není relativní sklouznutí mezi diskem ventilu a těsněním ventilu, takže opotřebení není vážné, těsnicí výkon je dobrý a životnost je dlouhá.
7. Při otevírání a zavírání je zdvih ventilu malý, takže výška ventilu glóbu je menší než výška brána ventilu, ale strukturální délka je delší než u ventilu brány.
8. Točivý moment otevírání a uzavírání je velký a vyžaduje více úsilí.
9. Odolnost proti tekutině je velká, protože střední kanál v těle ventilu je klikatý, odolnost proti tekutině je velká a spotřeba energie je velká.
10. Disk ventil je často erodován při plném otevření.

Cast Steel Globe Valve
