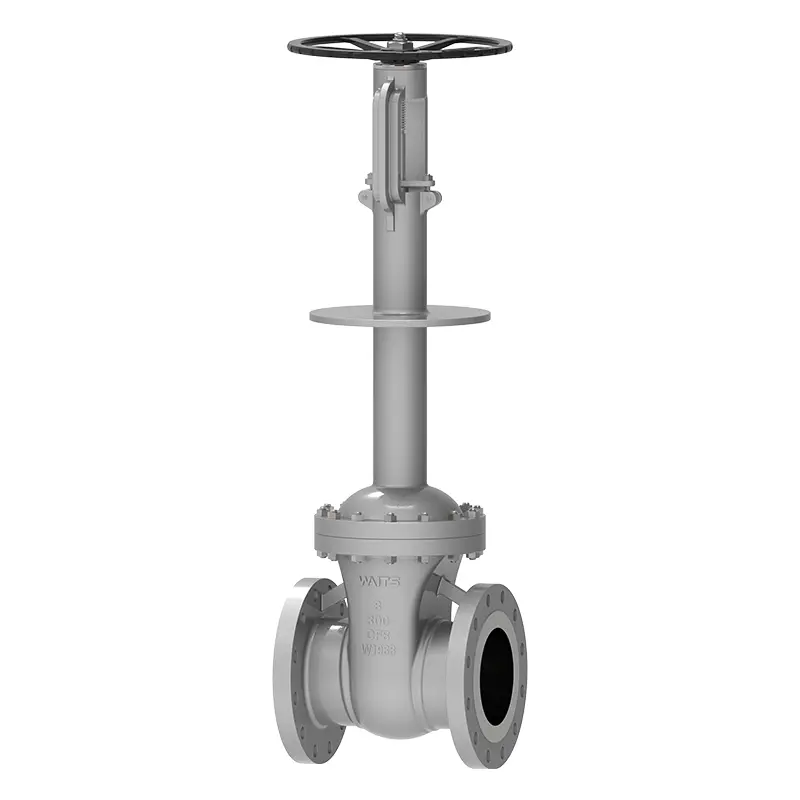

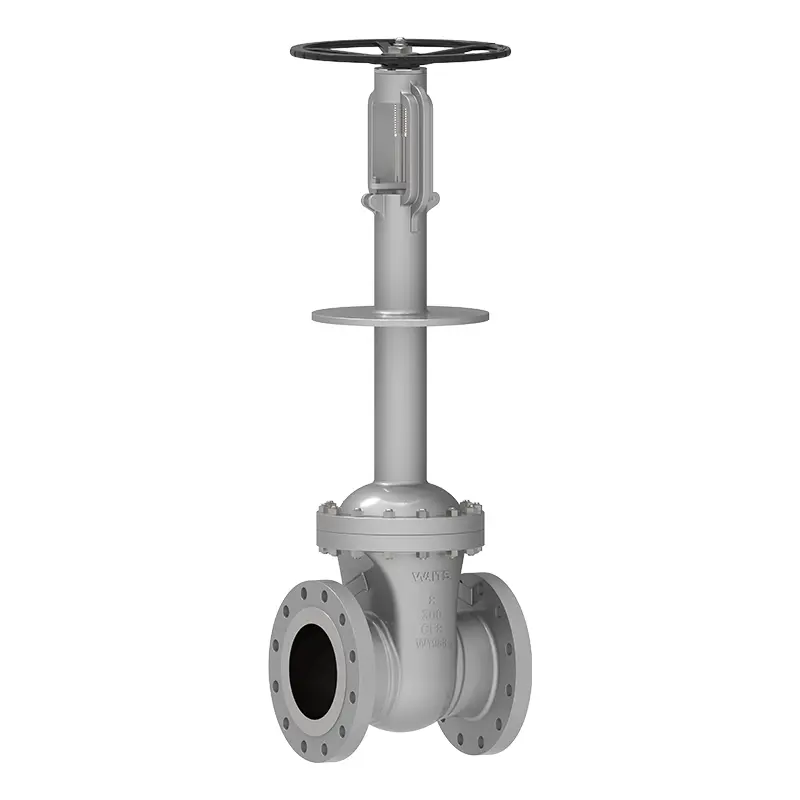

Kryogenní uzavírací ventil

Waits je velký dodavatel integrace ventilů, kryogenní šoupátko je jedním z našich produktů. Máme vlastní výrobní základnu a globální centrála se nachází v čínském Wenzhou. Výrobní materiály produktů jsou pečlivě vybírány a mohou poskytnout konkurenceschopné ceny. Dobře se používají v Saúdské Arábii, Spojených arabských emirátech, Kuvajtu a severní oblasti a dokážou se vyrovnat se složitými pracovními podmínkami.

Odeslat dotaz

Popis výrobku

Kryogenní šoupátko obvykle pracuje při teplotě pod -40°C a používá se hlavně v etylenu, zařízeních na zkapalněný zemní plyn, zemní plyn LPG, zásobníky LNG, přijímací základny a satelitní stanice, zařízení na separaci vzduchu, zařízení na separaci petrochemických zbytkových plynů, kapalný kyslík, kapalný vodík, kapalný dusík, kapalný argon, kryogenní skladovací nádrže na oxid uhličitý a cisternové vozy, zařízení na výrobu kyslíku pro adsorpci s kolísáním tlaku atd.

Implementační standardy

Návrhové normy	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Normy přírub	ASME B16.10, ASME B16.25, ASME B16.5
Způsoby připojení	RF, RTJ, BW
Testování a akceptace	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Konstrukční délka	ASME B16.10,
Hodnoty tlaku a teploty	ASME B16.34,
Ohnivzdorný test	API607, API6FA
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS 2″ ~ NPS 24″ DN50~ DN600
Rozsah tlaku	CL150~ CL1500 PN10~ PN250
Teplotní rozsah	；-196 °C ~ +150
Rozsah použití	Používá se hlavně v zařízeních na etylen, zkapalněný zemní plyn, zemní plyn LPG, skladovací nádrže LNG, přijímací základny a satelitní stanice, zařízení na separaci vzduchu, zařízení na separaci petrochemických zbytkových plynů, kapalný kyslík, kapalný vodík, kapalný dusík, kapalný argon
Režim jízdy	Turbínové, pneumatické, elektrické
Tělo ventilu/kryt ventilu	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilová deska/sedlo ventilu	F316/F304+HF
Dřík ventilu	F6A F304 F316 F51 F53 Monel K500
Matice dříku ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové těsnění, polytetrafluorethylen...

Vlastnosti výkonu

1. Všechny díly kryogenního šoupátka, které jsou v kontaktu s médiem, jsou před dokončením přísně kryogenně ošetřeny podle požadavků specifikace, aby bylo zajištěno, že díly mohou plně odolat expanzi a kontrakci způsobené změnami teploty a struktura sedla ventilu bude nesmí se trvale deformovat vlivem teplotních změn;
2. Byla přijata konstrukce krytu ventilu s dlouhým hrdlem, která může chránit ucpávku;
3. Konstrukce brány není ovlivněna změnami teploty a může si zachovat stabilitu a těsnění. Konkrétně se používají elastická vrata a otevřená vrata;
4. Horní těsnicí sedlo je tvořeno povlakovou konstrukcí z karbidu kobaltu, chromu a wolframu, aby se zabránilo vzájemnému kousání materiálů z nerezové oceli;
5. Struktura povrchu těsnicího povrchu sedla ventilu a vtoku: povlak z karbidu kobaltu, chromu a wolframu;
6. Struktura otvoru pro uvolnění tlaku může zabránit abnormálnímu nárůstu tlaku ve střední dutině. Umístění otvoru pro uvolnění tlaku závisí na konstrukci ventilu. Může být umístěn na sedle ventilu nebo na šoupátkové desce a připojen ke vstupnímu konci ventilu;
7. Povrch dříku ventilu je nitridován a vytvrzen, aby se zabránilo poškrábání povrchu během otevírání a zavírání ventilu, které by ovlivnilo těsnicí výkon;
8. Výběr na míru: Těsnění lze vybrat jako těsnění s nízkou netěsností podle požadavků uživatele, aby bylo zajištěno, že netěsnost na těsnění ventilu splňuje požadavky na ochranu životního prostředí. Svařované manžety lze dodat dle požadavků uživatele. Izolační desky (okapnice) lze dodat dle požadavků uživatele.
