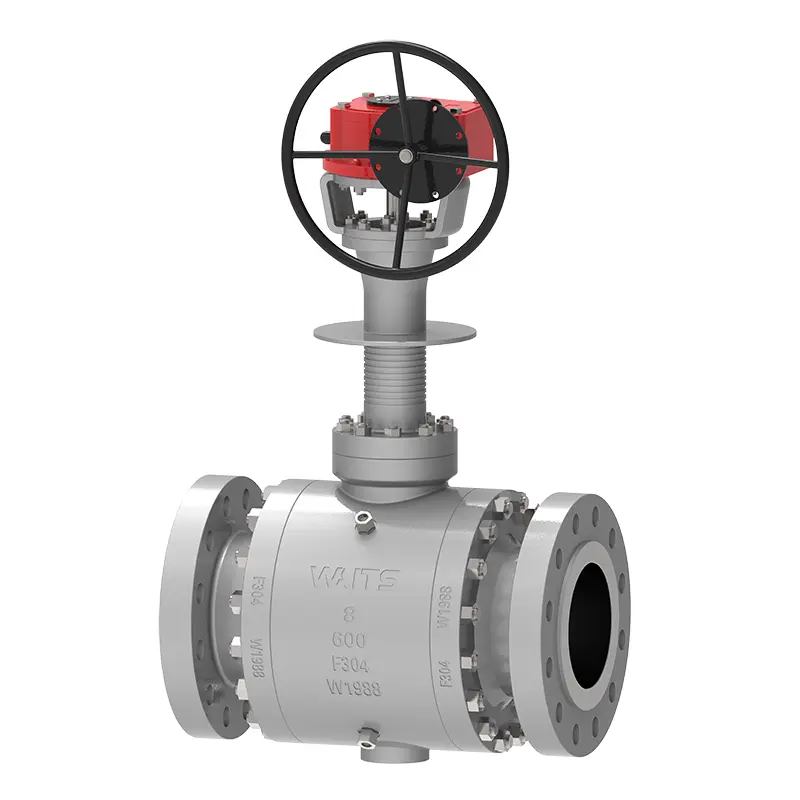

Kryogenní boční vstupní kuličkový ventil

Pokud hledáte vysoce výkonné kryogenní boční vstupní kuličky, čeká na vaše potřeby. Jsme velký dodavatel integrace ventilů, založený ve Spojených státech v roce 1994, vstoupil do Číny v roce 2008 a máme produkční základny v Tianjinu a Wenzhou. Máme bohaté průmyslové zkušenosti a udržujeme krok s dobou, aktivně zavádíme nejvyšší technologické a výrobní vybavení v oboru, abychom zajistili kvalitu produktu.

Odeslat dotaz

Popis výrobku

Kryogenní boční vstupní kuličkový ventil je vhodný pro pracovní podmínky s teplotou až do -196 ℃ a je široce používán v zkapalněném zemním plynu, zkapalněném ropném plynu, separaci vzduchu a dalších kryogenních průmyslových odvětvích. Ve výrobě aplikujeme mezinárodní pokročilé technologie a přijímáme těsnicí kroužek těsnění na rty, aby ventil udržoval ventil s vynikajícím utěsňovacím výkonem v aplikaci. Současně si tato řada ventilů může realizovat online údržbu.

Implementační standardy

Standard návrhu	API 6D, BS 6364
Konečné připojení	RF, RTJ, BW
Inspekce a test	API 598 & BS 6364
Tváří v tvář	ASME B16.10
Hladiny tlaku a teploty	ASME B16.34
Požár bezpečný	Fire 6fa, Fire 607
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	1/2 "-28", DN15-DN700
Hodnocení tlaku	Třída 150-2500, PN10-PN420
Provozní teplota	-196 ° C ~ 150 ° C.
Rozsah aplikací
Operátor	Páka, vybavení, elektrické, pneumatické
Materiál těla	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L atd.
Míč	A182 F304/F304L/F316/F316L+NI60
Podpůrný kroužek sedadla ventilu	A182 F304/F304L/F316/F316L/STL Overlay
Vložení sedadla ventilu	PCTFE
Stonek ventilu	XM-19, GR660 TY2/HT

Funkce výkonu

Klíčové návrhy a technologie v kryogenním bočním vstupním kulovém ventilu:
● rt-seal + balení dvojité těsnění stonku ventilu může snížit množství balení.
● Konstrukce asistované konečný prvek se používá k získání optimální tloušťky stěny prodlouženého krytu ventilu, aby bylo zajištěno nejlepší chladicí efekt.
● Návrh drážky obloukového měsíce prodlouženého krytu ventilu zvyšuje oblast chlazení a zvyšuje chladicí efekt.
● Návrh kapací desky zvyšuje chladicí oblast a zabraňuje zamrznutí balení; Efektivně zabraňuje kapání kondenzované vody do kapání ventilu.
● Dvojitá těsnění na rtů + těsnění je nastaveno na připojení krytu těla, aby se zabránilo úniku.
● Sedadlo ventilu přijímá strukturu DIB-2, což může zajistit, aby tlak ve střední dutině byl stabilně uvolněn na zadanou stranu, když tlak překročí limit.
● Těsnění sedadla ventilu je struktura na rty, která má elastickou kompenzaci pružiny i elastický výkon Elastického utěsnění PTFE, což zajišťuje vynikající těsnicí účinek při nízkých teplotách.
● Povrch těsnění sedadla ventilu je importován CTFE, který má stále dobrou elasticitu při velmi nízkých teplotách, aby se zajistilo, že těsnění nezklame.
● Návrh rozšířené kapoty a struktury dlouhé rukojeti zajišťuje lepší koaxialitu držadla míče, stonku ventilu a kapoty a citlivější přepínání.
● Všechna upevňovací prvky v kontaktu s nízkými teplotami jsou plně závitové.
● Povrch koule je vytvrzen, aby se zajistilo, že nebude při nízkých teplotách poškrábán.

Cryogenic Side Entry Ball Valve
