Kryogenní boční vstup motýlí ventil

Kryogenní boční vstup motýlí ventil produkovaný Waits je vyroben z vysoce kvalitních surovin a byl během celého procesu kontrolován kvalitou. Má vynikající výkon a vysoký náklad. Tento ventil zvládne extrémně nízké teploty a je vhodný pro složitější pracovní podmínky. Máme 30 let zkušeností s výrobou ventilů a udržujeme průkopní a inovativní. Doufáme, že budeme mít dlouhodobou spolupráci s více zákazníky.

Odeslat dotaz

Popis výrobku

Kryogenní boční vstupní motýl ventil je dlouhodobý, energeticky úsporný motýl ventil nově vyvinutý čekáním. Skládá se z tělesa ventilu, motýlí desky, těsnicího kroužku, přenosového mechanismu a dalších hlavních součástí. Jeho struktura přijímá dvourozměrné nebo trojrozměrné excentrické principní konstrukce a aplikuje novou technologii kompatibilní s elastickým těsněním nebo tvrdým a měkkým víceúrovňovým těsněním, což snižuje točivý moment, když je v provozu motýlí chlopně, šetří více úsilí a energie. Takový návrh a výběr procesů může také zajistit celkovou odolnost proti korozi, odolnost proti vysoké teplotě a odolnost proti opotřebení ventilu motýlů.

Implementační standardy

Standard návrhu	API 609, BS 6364
Standard příruby	ASME B16.25 (BW)
Požár bezpečný	Fire 6fa
Konečné připojení	Dvojitá příruba, BW, oplatka, oka atd.
Inspekce a test	API 598 & BS 6364
Přijetí testu s nízkou teplotou	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Tváří v tvář	API 609, ASME B16.10 a 558
Hladiny tlaku a teploty	ASME B16.34
Standard nízkého úniku	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	3 "-52", DN80-DN1300
Hodnocení tlaku	Třída 150-900, PN16-PN160
Provozní teplota	-196 ° C ~ 150 ° C.
Rozsah aplikací
Operátor	Ozubená zařízení, elektrická, pneumatická, holá stonek atd.
Materiál těla	A351 CF3, CF8, CF3M, CF8M atd.
Deska ventilu	A351 CF3, CF8, CF3M, CF8M atd.
Sedadlo ventilu	Nerezová ocel + STL; Nerezová ocel + grafit
Stonek ventilu	XM-19, GR660 TY2/HT

Funkce výkonu

1.. Kryogenní boční vstup motýl ventil přijímá dvojité zkosení a malý výstřední design: točivý moment dosahuje přední domácí úrovně (40% ~ 60% vrstevníků) a odpovídající elektrické a pneumatické ceny jsou velmi výhodné;
2. Sedadlo ventilu a těsnicí kroužek lze nahradit online konstrukcí údržby: Sedadlo ventilu a těsnicí kroužek jsou odděleny a ventil má inspekční port pro snadnou údržbu a výměnu.
3.. Horní a dolní dvojité klíče destičky ventilu a stonku ventilu mohou zajistit, aby se při nízkých teplotách nezachytilo a zároveň splňovaly anti-létající design API 609;
4. Točivý moment ventilu je malý: těsnicí plocha je blízko nulového opotřebení, což prodlužuje životnost ventilu;
5. Má širokou škálu aplikací a lze jej použít pro ultra níká teplotní zařízení, jako je LNG, propylen a ethylen;
6. Dobrý výkon těsnění: Únik při normální teplotě je API598 a únik při nízké teplotě je 1/3 BS6364. Splňte pozitivní a reverzní požadavky na těsnění BS6364 při nízkých teplotách;
7. Tělo ventilu a sedadlo ventilu jsou samostatné součásti: sedadlo ventilu a těsnicí kroužek lze vyrobit z různých materiálů pro splnění pracovních podmínek;
8. Tři excentricity: Středová čára hřídele se odchyluje od středové linie těsnicího povrchu, středová čára hřídele se mírně odchyluje od středové linie potrubí a středová čára těsnicího povrchu tělesa ventilu (šikmý kužel) tvoří úhlovou polohu potrubí;

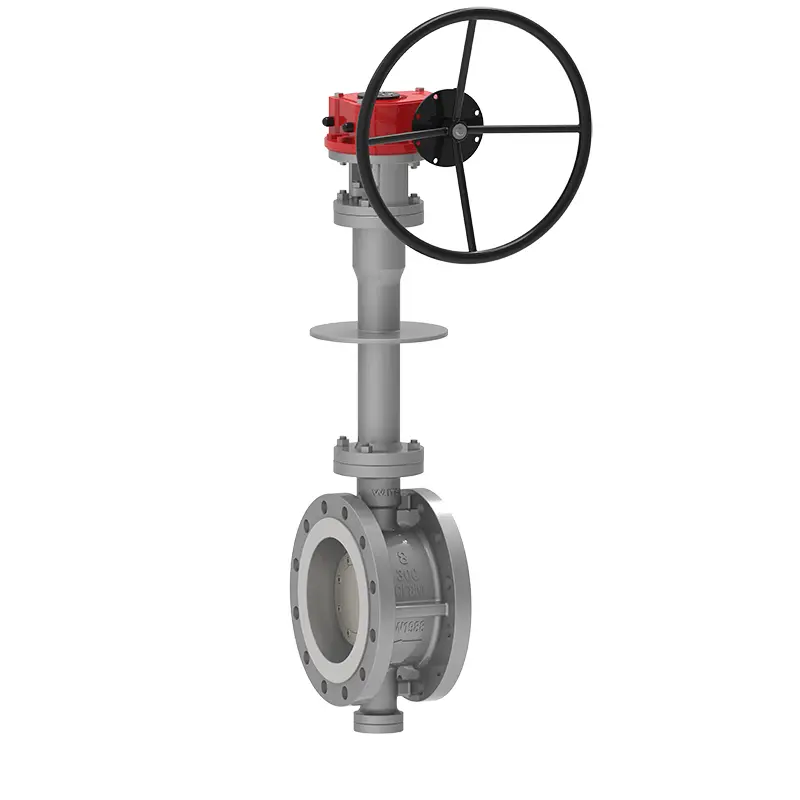

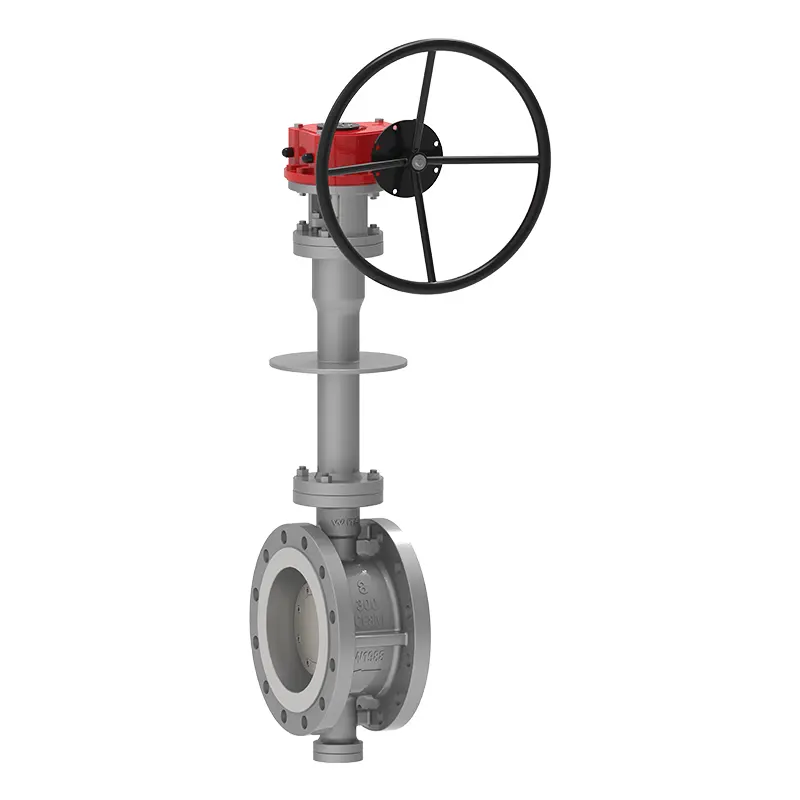

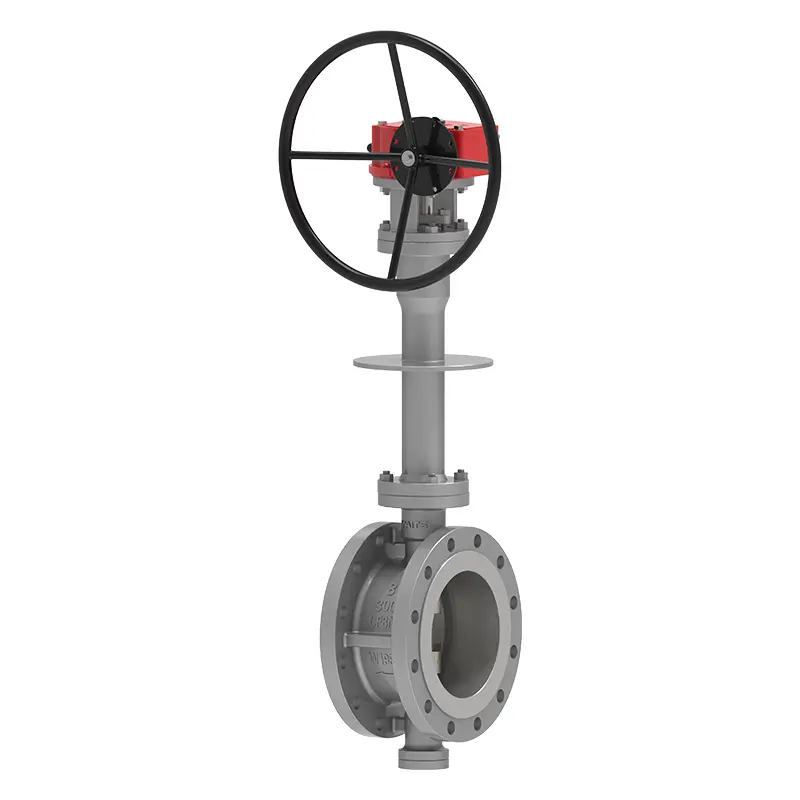

Cryogenic Side Entry Butterfly Valve
