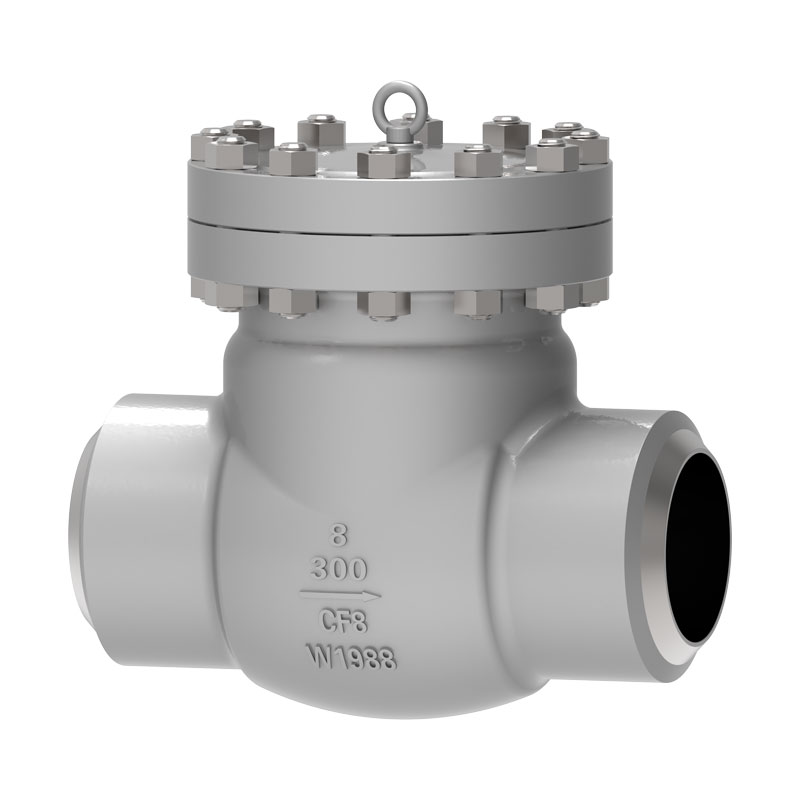

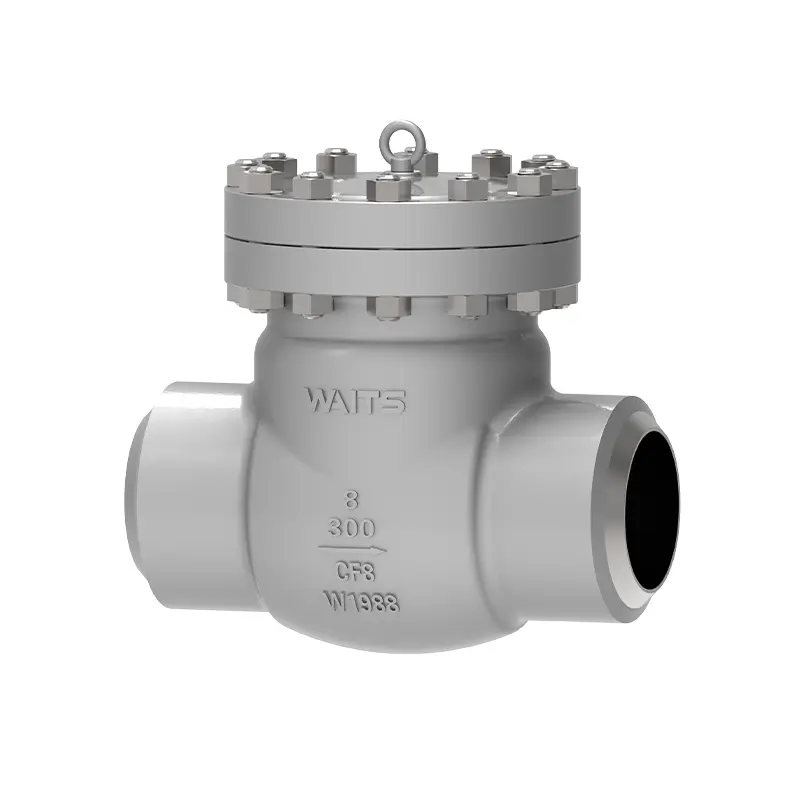

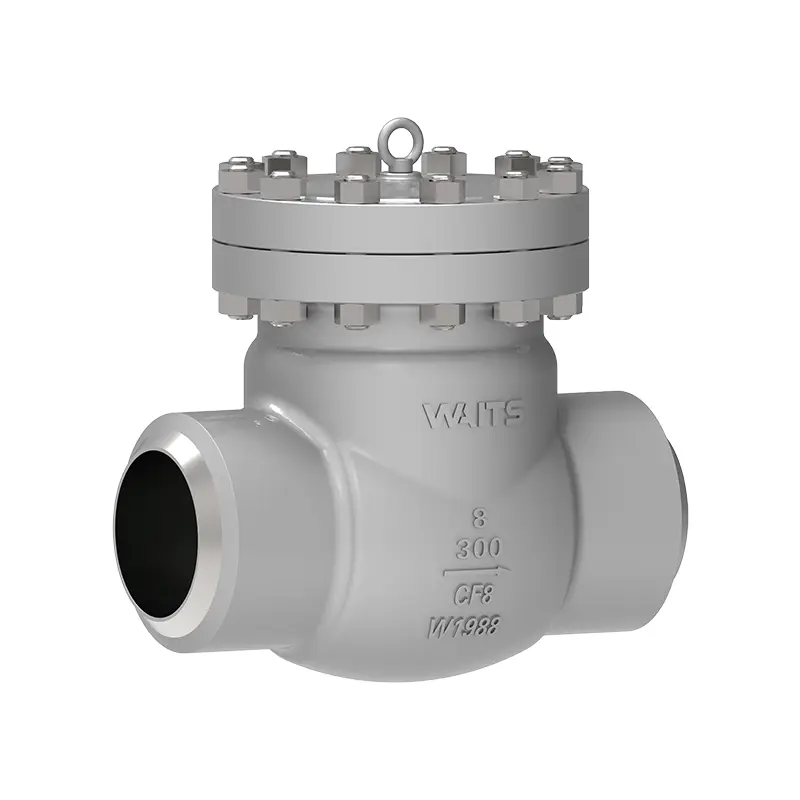

Kryogenní otočný zpětný ventil

Kryogenní zpětný ventil je vysoce kvalitní produkt vyráběný společností Waits Valve a my vám můžeme poskytnout konkurenceschopnou cenu a vysoký výkon. Tento produkt byl dobře používán v Saúdské Arábii, Spojených arabských emirátech, Kuvajtu a severní oblasti. Doufáme, že navážeme dlouhodobé vztahy spolupráce s více zákazníky a vytvoříme oboustranně výhodnou budoucnost.

Odeslat dotaz

Popis výrobku

Kryogenní otočný zpětný ventil se používá v systému řízení zařízení pro skladování a přepravu kryogenních kapalin, aby se zabránilo zpětnému toku kryogenních médií. Má vlastnosti flexibilního spínání a spolehlivého těsnění.
Když médium proudí stanoveným směrem, otevře se talíř ventilu silou média; když médium proudí zpět, v důsledku vlastní tíhy talíře ventilu a reakční síly média jsou talíř ventilu a těsnicí plocha sedla ventilu těsně uzavřeny, čímž je dosaženo účelu zabránění zpětnému proudění média.
Použitelná média: metan, zkapalněný zemní plyn, hexen, oxid uhličitý, kapalný amoniak, kapalný kyslík, kapalný dusík, kapalný vodík a další kryogenní média.

Implementační standardy

Návrhové normy	BS1868, API602, ASME16.34
Normy přírub	ASME B16.10, ASME B16.25, ASME B16.5
Způsoby připojení	RF, RTJ, BW
Testování a akceptace	API598, API6D,
Konstrukční délka	ASME B16.10,
Hodnoty tlaku a teploty	ASME B16.34,
Ohnivzdorný test	API607, API6FA
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS 2″ ~ NPS 24″ DN50~ DN600
Rozsah tlaku	CL150~ CL500 PN10~ PN250
Teplotní rozsah	；-196 °C ~ +150 °C
Rozsah použití	Používá se hlavně v etylenu, zařízení na zkapalněný zemní plyn, zemní plyn LPG, zásobníky LNG, přijímací základny a satelitní stanice, zařízení na separaci vzduchu, zařízení na separaci petrochemických zbytkových plynů, kapalný kyslík, kapalný vodík, kapalný dusík, kapalný argon,
Režim jízdy
Tělo ventilu/kryt ventilu	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ventilová deska/sedlo ventilu	F316/F304+HF
Dřík ventilu	F6A F304 F316 F51 F53 Monel K500
Matice dříku ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové těsnění, polytetrafluorethylen...

Vlastnosti výkonu

1. Malý odpor kapaliny.
2. Kryogenní otočný zpětný ventil lze instalovat vodorovně nebo svisle.
3. Nízkoteplotní předúprava dílů kapalným dusíkem.
4. Kryt ventilu obsahuje kryt ventilu šroubu, kryt svařovacího ventilu a kryt tlakového samoutahovacího ventilu.
