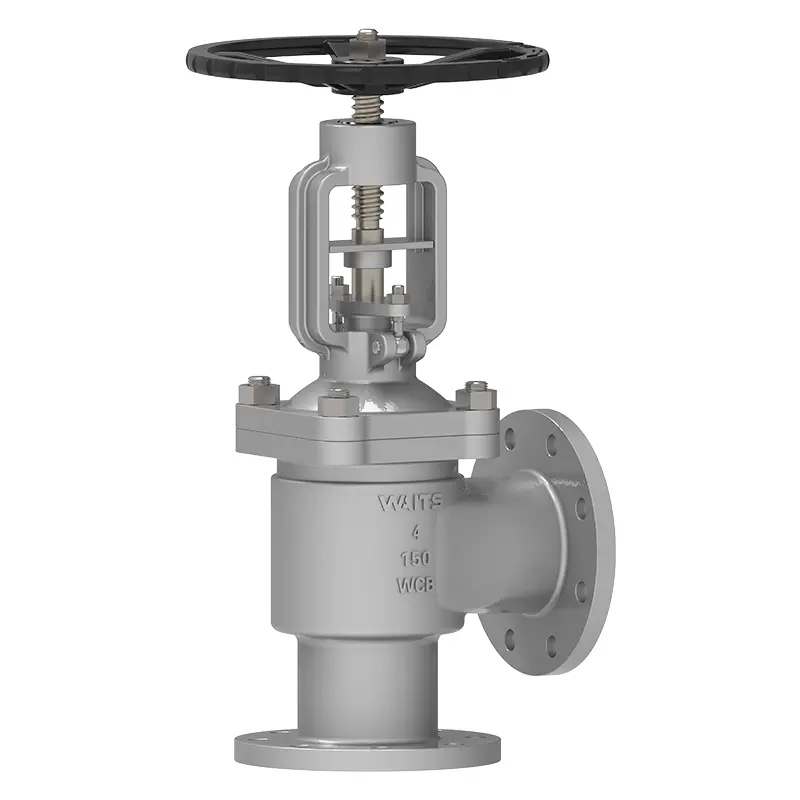

Angle Bellows Globe Valve

Angle Bellows Globe Valve přijímá technologii „dvojité těsnění“, sestávající z kovových měch a balení, poskytující dvojitou ochranu. Jeho design 90 stupňů šetří prostor a má nízký tok odporu, což pro vás může snížit spotřebu energie. Výběr ventilu WATS znamená výběr uklidňujícího týmu.

Odeslat dotaz

Popis výrobku

WATS Valve Vysoce kvalitní úhel Bellows Globe ventil přijímá design 90 stupňů, který umožňuje tekutině měnit směr v pravém úhlu a ovládat tok nebo omezení tekutiny otáčením stonku ventilu. Kovové měchy se používají jako hlavní těsnicí složka uvnitř těla ventilu v kombinaci s tradičním balením. Disk ventil se lineárně pohybuje podél středové linie tekutiny a měchy se podle toho rozšiřují nebo kontrastují, izolují tekutinu z vnějšího prostředí a zabraňují úniku.

Implementační standardy-úhel Bellows Globe Valve ‌
Návrhové standardy	DIN3356 /BS1873 /ASME B16.34
Standard příruby	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Spojení	RF/FF/RTJ
Přijetí testu	A 12266 API598
Délka struktury	EN558/ ASME B16.10
Hodnocení tlaku a teploty	ASME B16.34
Požární test	API607 API6FA
Standard nízkého úniku	API 622
Návrh proti korozi	NACE MR 0175
Aplication-úhel Bellows Globe ventil
Velikost	DN15 ~ DN300 （NPS½ "~ 12"）
Rozsah tlaku	PN16 ~ PN160 （Třída150 ~ 900）
Teplotní rozsah	-29 ℃～+570 ℃
Aplikace	Kyselina/alkalická kapalina, zkapalněný zemní plyn, olej s vysokou viskozitou, podzemní síť potrubí, modul integrace zařízení atd.
Režim pohonu	Ruční kola, zkosení, elektrické, pneumatické atd.
Kryt těla/ventilu ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlitky: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Jádro ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Těsnění	Hlavní tělo, hlavní slitina na bázi železa, hlavní slitiny na bázi železa
Stonek ventilu	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Matice ventilu	Slitina mědi
Tyč	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Výkonné charakteristiky

Struktura ventilu úhlu Bellows Globe je obzvláště vhodná pro aplikace s požadavky na vysokou spolehlivost, jako je toxické systémy, hořlavé nebo korozivní média.

Výhody

1.. Klíčovou součástí ventilu úhlového zvonu Globe je kovové měchy. Spojí kryt ventilu a stonek ventilu automatickým svařováním. Kovové měchy zajišťují, že část stonku ventilu není bez úniku.

2. Díky kónickému a efektivnímu designu se kotouč ventilu spolehlivě těsní a má delší životnost.

3. návrh dvojitého těsnění (Bellows + Packing). Měchy a balení zabraňují úniku a poskytují vynikající účinek na utěsnění.

4. Valve úhlové měchy může přímo namazat stonek ventilu, matici a rukáv.

5. Ergonomické ruční kolo. Delší životnost a snadnější provoz.
