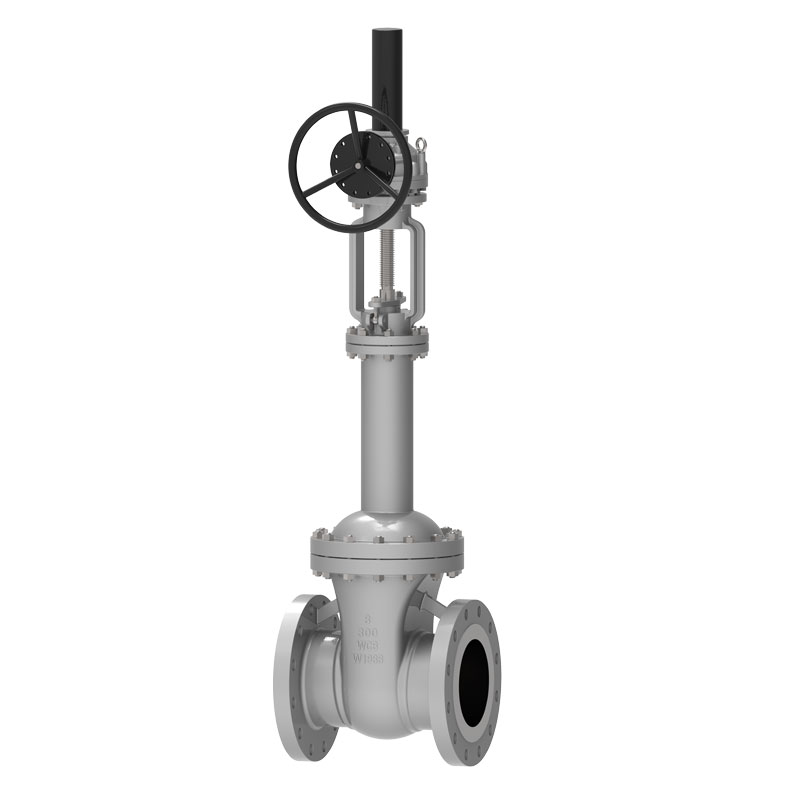

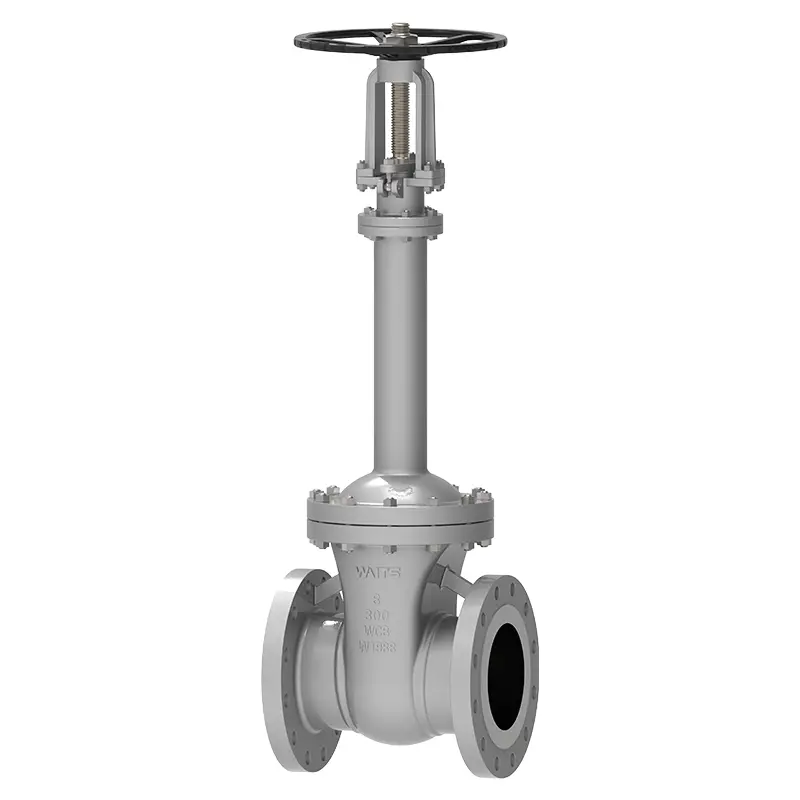

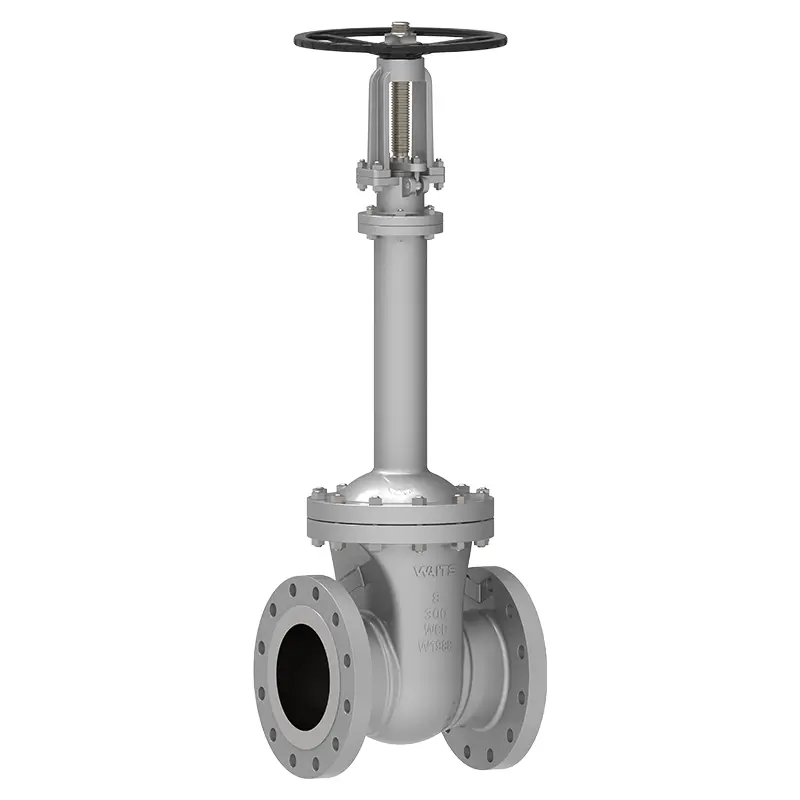

Měchový šoupátkový ventil

Pokud hledáte vysoce kvalitní vlnovcové šoupátko, Waits může být vaší důvěryhodnou volbou. Jako zkušený výrobce a dodavatel ventilů v průmyslu je vlnovcový šoupátkový ventil, který vyrábíme, široce používán v městském vytápění, přenosu plynu, parovodů a rozsáhlých projektech ochrany vody a byl uznán zákazníky v mnoha zemích v Evropě a Střední východ.

Odeslat dotaz

Popis výrobku

Vlnovcové šoupátko tvoří kovovou bariéru mezi kapalným médiem a atmosférou pomocí automatického válcování svařování, což je konstrukce, která chrání dřík ventilu před únikem.
Uvnitř je použita konstrukce měchu a spodní konec vlnovce z nerezové oceli je přivařen k dříku ventilu, aby se zabránilo korozi dříku ventilu procesní kapalinou. Druhý konec je umístěn mezi tělesem ventilu a krytem ventilu, aby se vytvořilo statické těsnění. Konstrukce s dvojitým těsněním je bezpečnější. Pokud měch selže, těsnění dříku ventilu také zabrání úniku.
Měch je přivařen k dříku ventilu, aby byl zachován stabilní provozní výkon a zabránilo se vibracím dříku ventilu způsobeným vibracemi kuželky ventilu. Vlnovcové šoupátko je nejvhodnější pro potrubí s párou, hořlavými, výbušnými, tepelnými oleji, vysoce čistými, toxickými a jinými médii.

Implementační standardy

Návrhové normy	DIN3356, ASME B16.34
Normy přírub	DIN2543-2545, ASME B16.5, ASME B16.47
Způsoby připojení	RF,
Testování a akceptace	DIN3230, API 598
Konstrukční délka	DIN3203, ASME B16.10
Hodnoty tlaku a teploty	ASME B16.34,
Ohnivzdorný test	API607, API6FA
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS 2″~ NPS 24″ DN50~ DN600
Rozsah tlaku	CL150~CL1500 PN10 ~ PN260
Teplotní rozsah	-20℃~350℃
Rozsah použití	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektřina, stavba lodí, hutnictví, energetický systém atd.
Režim jízdy	Ruční kolo, kuželové kolo, elektrické, pneumatické atd.
Tělo ventilu/kryt ventilu	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel...
Těsnící plocha	Tělo, plášť tělesa slitina na bázi železa, plášť slitina na bázi tvrdého kovu
Dřík ventilu	F6A F304 F316 F51 F53 Monel K500
Matice dříku ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové těsnění, polytetrafluorethylen...

Vlastnosti výkonu

Výhody
1. šoupátko s vlnovcem má přiměřenou strukturu, spolehlivý těsnicí výkon a krásný vzhled;
2. Těsnicí plocha je svařena tvrdou slitinou na bázi Co, která je odolná proti opotřebení, korozi, tření a má dlouhou životnost;
3. Vřeteno ventilu je na povrchu temperováno a nitridováno, což má dobrou odolnost proti korozi a tření;
4. Je přijata konstrukce dvojitého těsnění a výkon je spolehlivější;
5. Indikace polohy zdvihu dříku ventilu je intuitivnější;
6. Materiál dílů, příruba a velikost čísla pro svařování na tupo lze přiměřeně vybrat podle skutečné situace nebo požadavků uživatele, aby vyhovovaly různým technickým potřebám.

Vlastnosti:
1. Konstrukce dvojitého těsnění je vlnovec + ucpávka vřetene ventilu. Pokud měch selže, těsnění dříku ventilu také zabrání úniku;
2. Žádná ztráta tekutin a nízká ztráta energie;
3. Dlouhá životnost, která pomáhá snižovat počet údržby;
4. Sedlo ventilu plynového média používá měkký těsnicí materiál PTFE, který pomáhá zlepšit utěsnění šoupátka vlnovce;
5. Sedlo ventilu má kónické tvrdé těsnění, které je odolné vůči vysoké teplotě a má dobrou vzduchotěsnost;
