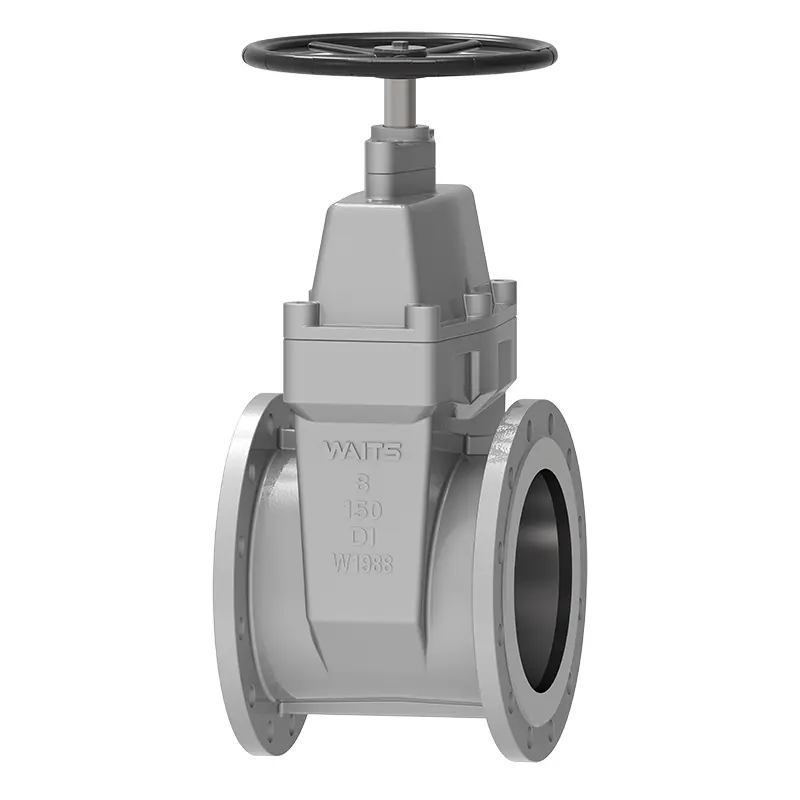

Ventil s pružným sedlem na konci příruby

Waits je vaše dobrá volba pro vysoce kvalitní a nákladově efektivní šoupátka s pružným sedlem na konci příruby. Byli jsme založeni ve Spojených státech v roce 1994 a jsme velkým výrobcem ventilů a integrovaným dodavatelem. V roce 2008 jsme založili pobočku v Číně a zřídili naši globální centrálu ve Wenzhou. Toto šoupátko má vynikající těsnicí výkon a trvanlivost, je vhodné pro různé kapaliny a je hluboce milováno jednotkami pro zásobování vodou a čištění odpadních vod.

Odeslat dotaz

Popis výrobku

Waits má 30 let zkušeností s výrobou ventilů. Víme, že k tomu, aby produkty vyhrály trh, potřebují kromě příznivé ceny také perfektní kvalitu.
Naše šoupátko s pružným sedlem na konci příruby je navrženo pro řízení průtoku a izolaci v různých kapalinových systémech. Přijímá konstrukci pružného mechanismu sedla ventilu, který zajišťuje těsný těsnicí výkon a není náchylný k úniku. Zároveň je celková konstrukce robustní a spolehlivá a dokáže se přizpůsobit podmínkám středního tlaku a teploty, aniž by to ovlivnilo výkon při práci.
Toto uzavírací šoupátko je široce používáno v průmyslu a běžně se vyskytuje ve vodním hospodářství, čištění odpadních vod a dalších použitelných průmyslových aplikacích.

Implementační standardy

Návrhové normy	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Normy přírub	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Způsoby připojení	RF
Testování a akceptace	API598, DIN 3230, EN 12569
Konstrukční délka	ASME B16.10, DIN3352-F4/F5, EN 558-1
Úrovně tlaku a teploty	ASME B16.34,
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS 2″ ~ NPS 64″ DN50~ DN1600
Rozsah tlaku	CL125~ CL300 PN10~ PN64
Teplotní rozsah	；-10°C ~ +100°C
Rozsah použití	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektřina, stavba lodí, hutnictví, energetický systém atd.
Režim jízdy	Turbínové, pneumatické, elektrické
Tělo ventilu/kryt ventilu	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilová deska/sedlo ventilu	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Dřík ventilu	F6A F304 F316 F51 F53 Monel K500
Matice dříku ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové těsnění, polytetrafluorethylen...

Vlastnosti výkonu

1. Sedlo ventilu s plochým dnem
Po umytí tradičního šoupátka vodou se v drážce na dně ventilu hromadí cizí předměty, jako jsou kameny, dřevěné bloky, cement, zbytky papíru a nečistoty, které mohou snadno způsobit únik. Spodní část pružného sedlového šoupátka na konci příruby má stejný design plochého dna jako vodní potrubí, takže není snadné mít takové hromadění nečistot, které umožňuje plynulé proudění tekutiny.
2. Celkové pryžové zapouzdření
Používejte vysoce kvalitní pryž pro celkové vnitřní a vnější zapouzdření pryže, aktivně zavádějte pokročilou technologii vulkanizace pryže v průmyslu, přesnou velikost, spolehlivé spojení, nesnadné spadnutí a dobrou elastickou paměť.
3. Odolnost proti korozi
Prášková epoxidová pryskyřice může zabránit korozi a rezivění těla ventilu a je vhodnější pro kanalizační systémy. 4. Není snadné se zlomit
V minulosti bylo možné tradiční litinová šoupátka snadno zlomit, pokud byla zasažena, sražena nebo překryta cizími předměty. Těleso přírubového šoupátka s pružným sedlem je změněno na tvárnou litinu, která má určitou záruku pevnosti.
5. Tři typu "O".
Vřeteno ventilu má konstrukci se třemi "O" kroužky, která může snížit třecí odpor při otevírání a zavírání, snížit únik vody a může vyměnit těsnění bez zastavení vody.
6. Napomáhá pití
Vzhledem k tomu, že vnitřek těla ventilu je potažen netoxickou epoxidovou pryskyřicí, vnitřní a vnější povrch šoupátka jsou zcela pokryty pryží a nedochází k rzi ani korozi, takže jej lze použít k pití.
7. Přesné lití těla ventilu
Tělo ventilu je precizně odlité, s přesnými geometrickými rozměry a není třeba se obávat poškození těsnicího výkonu.
8. Nízká hmotnost
Tvárné lití má nejen určitou pevnost, ale také váží asi o 20 % až 30 % méně než tradiční šoupátka.
