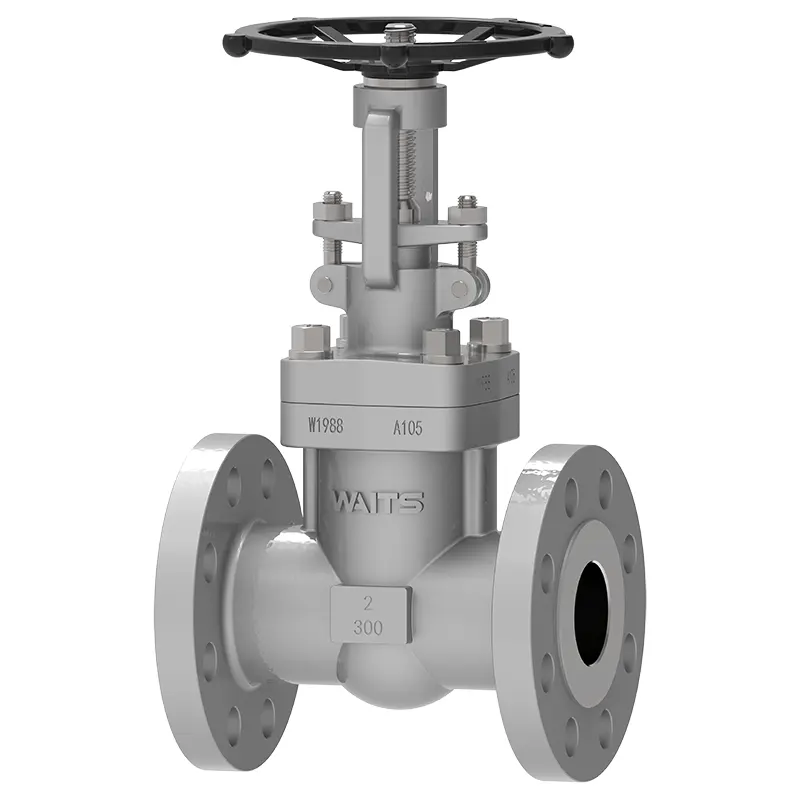

Přírubová kovaná ocelová brána ventil

Čekání je vaší spolehlivou volbou pro nákup ventilu podloubí se kované ocelové brány. Máme mnoho let zkušeností v oboru, průmyslový řetězec může být hromadně vyráběn, nabídka je stabilní, cena je dobrá a prodej je dobrý na Středním východě a v Severní Americe. Produkt je vyroben z vysoce kvalitní kované oceli, s dobrým utěsněním, odolností, snadným provozem a může přesně ovládat tok médií, vhodný pro různé průmyslové potrubí.

Odeslat dotaz

Popis výrobku

Kvalita kovaných ocelových dílů je vyšší než kvalita litých ocelových dílů a vydrží dopad bití. Plasticita, houževnatost a další mechanické vlastnosti jsou také vyšší než u litých ocelových částí. Průměr přírubových kovaných ventilů ocelových brány není obecně ne více než DN80 a většina z nich jsou vzory sníženého průměru. Ve srovnání s odlitými ocelovými bránovými ventily stejného průměru je průtok o něco menší, ale tlak a teplotní rozsah, který vydrží, je vyšší než u litých ocelových ventilů a výkon těsnění je mnohem lepší než u odlitkových ocelových ventilů a životnost je delší. Směr průtoku média není omezen jako jiné ventily brány.

Implementační standardy

Standard návrhu	API 602, Gost
Normy příruby	Svarské svařování SW podle ASME B16.11, BW Butt End by ASME B16.25, NPT závitové konektory podle ASME B1.20.1
Konečné připojení	SW, NPT, BW, RF, RTJ atd.
Inspekce a test	API 598
Tváří v tvář	ASME B16.10, Gost
Hladiny tlaku a teploty	ASME B16.34
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	1/4 "-3", DN6-DN80
Hodnocení tlaku	Třída 150-2500, PN10-PN420
Provozní teplota	-60 ° C ~ 450 ° C.
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Operátor	HW, elektrická, pneumatická
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Sedadlo ventilu/ventilu	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), slitina 20, Monel, Monel, monel, monel, monel, monel, monel, monel.
Stonek ventilu	F6A F304 F316 F51 F53 Monel K500 ...
Matice ventilu	Slitina mědi ...
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce výkonu

1. Hlavní komponenty jsou vytvořeny. Výřezový kovaný ocelový brána má tři typy těsnění středních dutin: šroubová kapota, svařovaná kapota a struktura těsnění se v utajení.
2. šroubová kapota znamená, že tělo ventilu a kapota jsou spojeny se šrouby a ořechy a utěsněny těsněním spirálové rány (vyrobené z drátů z nerezové oceli a flexibilním grafitem). Připojení kovových prstenů lze také použít, pokud mají zákazníci zvláštní požadavky.
3. svařovaná kapota znamená, že tělo ventilu a kapota jsou spojeny s nitěmi a plně svařovány. Plně svařované připojení lze také použít, pokud mají zákazníci zvláštní požadavky.
4. Střední dutina 900ib, 15001b a 25001b přijímá strukturu těsnění tlaku a těsnění se zvyšuje se zvýšením vnitřního tlaku s vysokou spolehlivostí.
5. Kanál je hladký a koeficient toku je malý. Těsnicí plocha je méně erodována a erodována médiem.
6. Těsnění je vyrobeno z slitiny oceli nebo tvrdé slitiny, s dobrým odporem opotřebení a odolností proti otěru.
7. Používá se flexibilní grafitová plniva, těsnění je spolehlivé a operace je lehká a flexibilní.
8. Směr středního toku není omezen, nedochází k žádnému rušení a tlak se nesníží.
9. Výměna a údržba balení lze provádět ve stavu online vypnutí, což je pohodlné a rychlé, aniž by to ovlivnilo provoz systému.
10. Tvar je jednoduchý, délka struktury je krátká, výrobní proces je dobrý a rozsah aplikací je široký.
