Ventil klínového brány

Jako výrobce ventilu ventilu ve velkém klínu a integrovaný dodavatel byl poprvé založen v USA v roce 1994 a v roce 2008 založil pobočku v Číně. Má dvě výrobní základny ve Wenzhou a Tianjinu, z nichž má Wenzhou své globální sídlo. Wedge Gate Valve má dobrý těsnicí výkon a pohodlný provoz a je široce používán v průmyslových potrubních systémech. Jeho jedinečný design může účinně ovládat tok médií s odolným proti opotřebení a dlouhou životností.

Odeslat dotaz

Popis výrobku

Wedge Gate ventil je vysoce kvalitní průmyslový ventil. Přiměřená cena, výkon s vysokou nákladnou, vám může ušetřit náklady. Vynikající kvalita, vynikající odolnost proti těsnění a opotřebení, může běžet stabilně po dlouhou dobu. Je široce používán v různých průmyslových plynovodových systémech v jihovýchodní Asii/Severní Americe/Evropě a je velmi oblíbený v oblasti ropy, chemického průmyslu, konzervace vody atd. Jedná se o důvěryhodné zařízení pro řízení toku potrubí.

Implementační standardy

Standard návrhu	API 600, DIN, GOST
Normy příruby	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Konečné připojení	RF, RTJ, BW atd.
Inspekce a test	API 598, Gost
Tváří v tvář	ASME B16.10, DIN 3202, EN 558-1, GOST
Hodnocení tlaku a teploty	ASME B16.34
Test ohnivzdorky	API607, API6FA
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	2 "-48", DN50-DN1200
Hodnocení tlaku	Třída 150-2500, PN10-PN420
Provozní teplota	-60 ° C ~ 450 ° C.
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Operátor	HW, Gear, Electric, Pneumatic atd.
Materiál těla	Uhlíková ocel, nerezová ocel, duplexní nerezová ocel, ocel z slitiny, monel, al bronz atd.
Sedadlo ventilu/ventilu	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Stonek ventilu	F6A F304 F316 F51 F53 Monel K500
Matice ventilu	Slitina mědi
Balení	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce výkonu

1. Brána má dva těsnicí povrchy. Nejčastěji se používá to, že dvě těsnicí povrchy brány tvoří tvar klínu. Úhel klínu se mění podle parametrů ventilu a obvykle je 5 °.
2. Princip těsnění ventilu klínového brány je dosáhnout těsnění těsnicí kombinací dvou těsnicích povrchů na klínové bráně a dvou těsnicích povrchů na těle ventilu, když jsou zaklíněny.
3. ventil klínového brány lze rozdělit na vycházející ventil brány kmene (zdvihacího brána ventilu stonku) a skrytý ventil kmenové brány (rotující ventil brány stonku) podle různých způsobů, kterými stonek ventilu řídí bránu, aby se otevřel a zavřel.
4. ventil brány klínu lze rozdělit do elastického brána a tuhý ventil brány podle různých formulářů struktury brány.
5. Tělo ventilu je odlity, tělo ventilu a kryt ventilu jsou spojeny šrouby a střední příruba je utěsněna navíjecím těsněním. Kovové prsteny lze také použít pro připojení, pokud mají zákazníci zvláštní požadavky.
6. Kanál je hladký a koeficient toku je malý. Těsnicí plocha je méně erodována a erodována médiem.
7. Těsnění je vyrobeno z slitiny oceli nebo tvrdé slitiny, která má dobrý odpor opotřebení a odolnost proti otěru.
8. Používá se flexibilní grafitová plniva, těsnění je spolehlivé a operace je lehká a flexibilní.
9. Směr středního toku není omezen, nedochází k žádnému rušení a tlak se nesníží.
10. Tvar je jednoduchý, délka struktury je krátká, výrobní proces je dobrý a rozsah aplikací je široký.

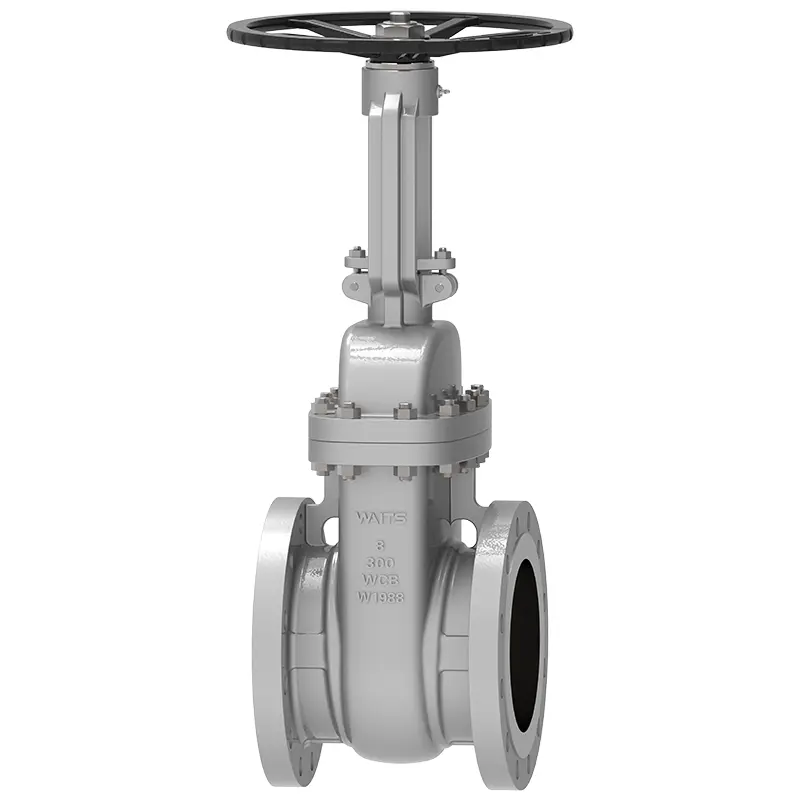

Wedge Gate Valve
