NPT ventil z kované oceli

NPT kované ocelové šoupátko, vyráběné společností Waits, poskytuje spolehlivé řešení řízení kapalin pro váš potrubní systém. Původně jsme byli založeni ve Spojených státech a později jsme založili pobočku v Číně. Naše globální centrála se nachází ve Wenzhou v Číně. Naše výrobní základna je kompletní a pokročilá a můžeme poskytnout tovární zvýhodněné ceny a stabilní dodávky. Tento ventil lze použít v různých pracovních podmínkách a je obzvláště oblíbený na Středním východě a v Severní Americe.

Odeslat dotaz

Popis výrobku

Ve srovnání s díly z lité oceli mají díly z kované oceli vyšší kvalitu, což se odráží v rázové síle, kterou vydrží, plasticitě, houževnatosti a dalších mechanických vlastnostech. Obecný průměr kovaného ocelového šoupátka NPT není větší než DN80 a většina z nich jsou konstrukce se sníženým průměrem. Průtok je o něco menší než u ocelolitinových šoupátek stejného průměru, ale rozsah tlaku a teploty, který mohou odolat, jsou vyšší než u šoupátek z lité oceli a těsnící výkon je mnohem lepší než u šoupátek z lité oceli. , s delší životností a směr proudění média není omezen jako u jiných šoupátek.

Implementační standardy

Návrhové normy	API602, ASME 16.34, BS 5352, BS 6364;
Normy přírub	SW Násuvné přivařovací konce podle ASME B16.11, BW natupo podle ASME B16.25, NPT závitové spojky podle ASME B1.20.1
Způsoby připojení	SW, NPT, BW,
Testování a akceptace	API 602/API 598
Konstrukční délka	Délka konstrukce šoupátka s přivařením/závitovým koncem kované oceli podle továrních norem
Úrovně tlaku a teploty	ASME B16.34,
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS1/4″~NPS3″ DN6~DN80
Rozsah tlaku	CL150~ CL2500 PN10~ PN420
Teplotní rozsah	；-40°C ~ +600°C
Rozsah použití	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektřina, stavba lodí, hutnictví, energetický systém atd.
Režim jízdy	Turbínové, pneumatické, elektrické
Tělo ventilu/kryt ventilu	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Ventilová deska/sedlo ventilu	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Dřík ventilu	F6A F304 F316 F51 F53 Monel K500...
Matice dříku ventilu	Slitina mědi...
Balení	Flexibilní grafit, grafitové azbestové těsnění, polytetrafluorethylen...

Vlastnosti výkonu

1. NPT kované ocelové šoupátko je kované a existují tři typy těsnění dutin:
Šroubované víko znamená, že tělo ventilu a víko jsou spojeny šrouby a maticemi a navinuté těsnění je utěsněno. Kovové kroužky lze také použít pro spojení podle vlastních požadavků.
Svařované víko znamená, že tělo ventilu a víko jsou spojeny závity a plně svařeny. V případě přizpůsobení lze použít plně svařovaný spoj.
Dutiny 900 lb, 1 500 lb a 2 500 lb mají tlakově samoutahovací těsnící strukturu a těsnicí výkon se zvyšuje se zvýšením vnitřního tlaku s vysokou spolehlivostí.
2. Kanál je hladký, koeficient průtoku je malý a těsnicí plocha je méně erodována a erodována médiem.
3. Těsnicí plocha je vyrobena z legované oceli nebo tvrdé slitiny, která má dobrou odolnost proti opotřebení a odolnost proti oděru.
4. Těsnění je vyrobeno z pružného grafitu, který je spolehlivý a flexibilní při provozu.
5. Směr proudění média není omezen a nedochází k žádnému rušení nebo snížení tlaku.
6. Výměnu a údržbu těsnění lze provádět ve stavu online odstávky bez ovlivnění provozu systému.
7. Jednoduchý tvar, krátká délka struktury, dobrá zpracovatelnost výroby a široký rozsah použití.

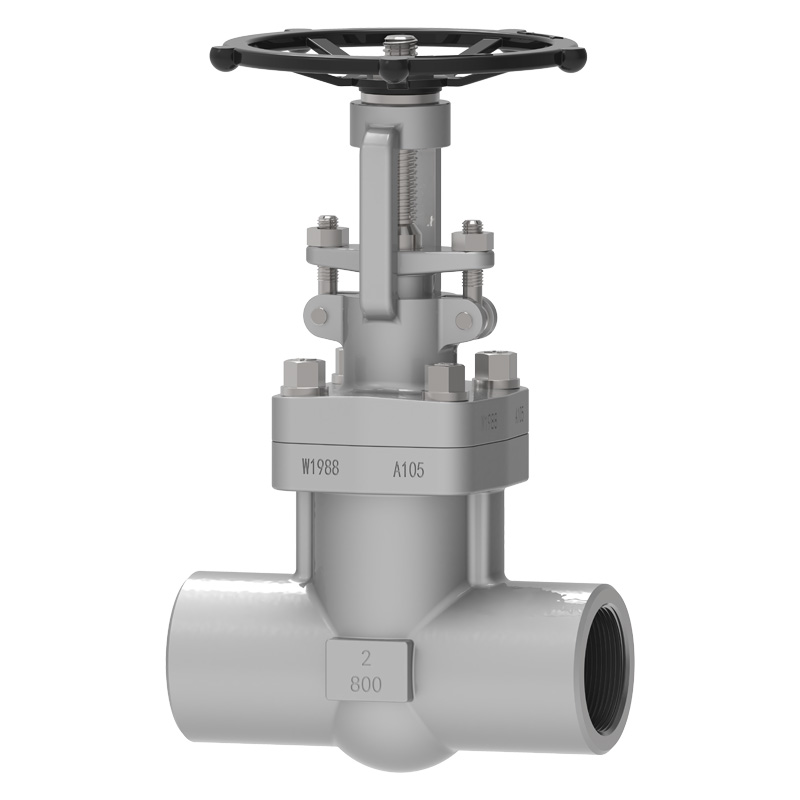

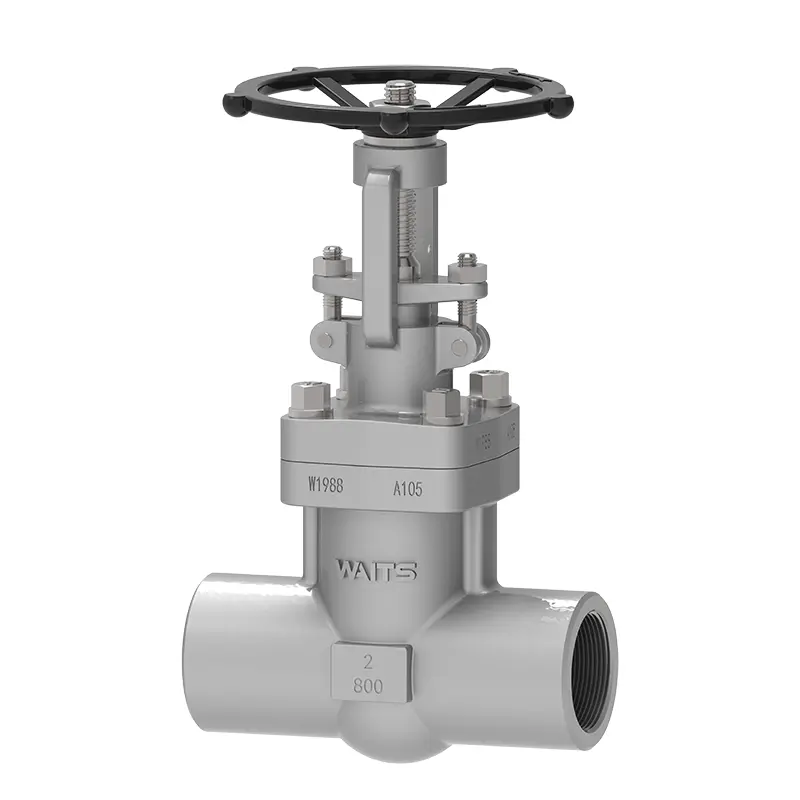

NPT Forged Steel Gate Valve
