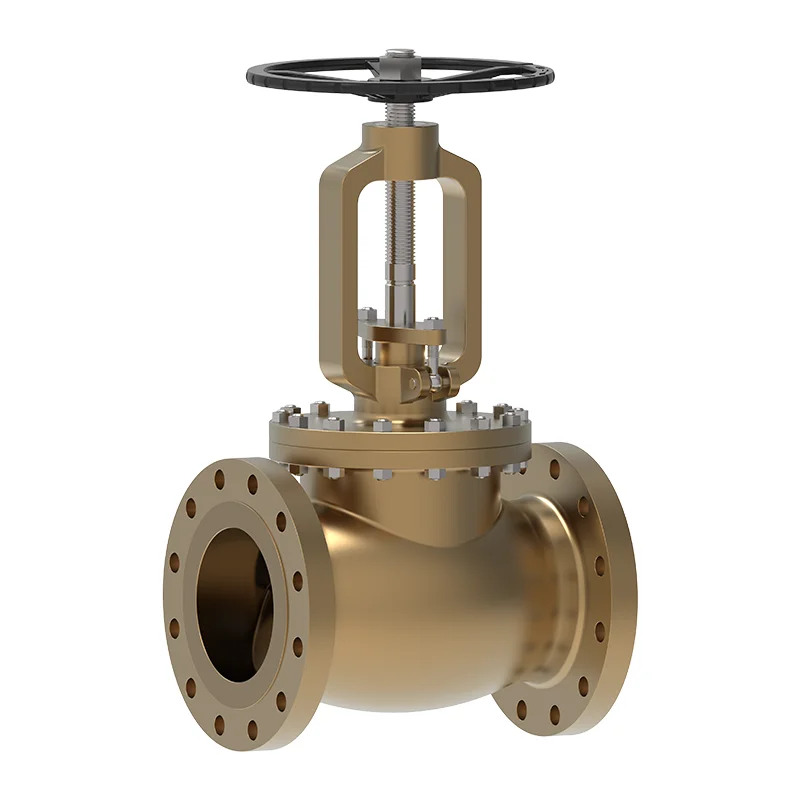

Bronzový glóbus ventil‌‌

Čeká na bronzový glóbus ventil‌‌ používá přesný disk k pohybu podél středové linie sedadla ventilu. Disk je vyroben z vysoce kvalitního hliníkového bronzu, který je odolný vůči korozi ve vodě a oxidačním médiu. Tělo ventilu je silné a odolné proti tlaku, vhodné pro mořské, chemické, HVAC, energetické a petrochemické aplikace, což zajišťuje bezpečné a efektivní kontrolu tekutin.

Odeslat dotaz

Popis výrobku

Čeká vysoce kvalitní bronzový glóbus ventil‌‌ používá tělo bronzového ventilu a poskytuje celou řadu možností obložení a těsnění ventilu. Spojení závitem a příruby jsou k dispozici v souladu s různými standardy, jako jsou BSP, DIN, EN, BS4504, ANSI a JIS. Většina ventilů zeměkoule je k dispozici s možností šroubového zvedání (SL) a šroubovací kontroly (SDNR).

Pro bronzový glóbus ventil‌‌ otočení ručního kola řídí stonek ventilu, aby se pohyboval lineárně, takže se disk pohybuje nahoru a dolů podél středové osy tekutiny, čímž si uvědomí otevření a uzavření ventilu, čímž ovládá tok tekutiny.

Hliníkový bronzový glóbus je složen hlavně z tělesa ventilu, krytu ventilu, disku, stonku ventilu, těsnění balení a kola ručního kola.

Kryt těla a ventilu je vyroben z hliníkového bronzu, který má dobrou odolnost proti korozi a sílu. Disk ventil je ve tvaru zástrčky a těsnicí povrch je plochý nebo kuženický.

Stonek ventilu se používá k ovládání zvedání a snížení ventilu. Existují dva typy pohybu: skrytý typ kmene (stonek ventilu se pohybuje pouze nahoru a dolů) a stoupající typ stonku (stonek ventilu se pohybuje nahoru a dolů a kower ruční se otáčí a pohybuje se současně).

Implementační standardy-bronzový glóbus ventil‌‌
Návrhové standardy	API600 BS1873
Standard příruby	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Spojení	FF, RF, RTJ, NPT
Přijetí testu	Fire 598 EN12266
Délka struktury	API 6D ASME B16.10 EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	6FA Fire Flight607
Standard nízkého úniku	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0175
Aplikační bronzový glóbus ventil‌‌
Velikost	NPS 1/2 ″ ~ NPS 48 ″ DN50 ~ DN1200
Rozsah tlaku	CL150 ~ CL2500 PN10 ~ PN420
Teplotní rozsah	-20 ℃ ~ 250 ℃
Aplikace	Voda, pára, olej, zemní plyn a slabě korozivní kapaliny. Tvrdý typ těsnění zvládne částice obsahující médium nebo vysokou teplotu.
Režim pohonu	Provoz ručního kola, provozované ozubené kola, ovládané pneumatické, elektrické provozované, hydraulické provozované
Kryt těla/ventilu ventilu	Al - bronz
Těsnění	Měkké těsnění (s použitím EPDM, NBR, PTFE, Vitonu a dalších měkkých těsnicích materiálů, vynikajícího těsnicího výkonu, vhodné pro různé média); Int+stl
Stonek ventilu	Nerezová ocel 316, 304 nebo al - bronz
Matice kmene ventilu	Mosaz. Nerez
Tyč	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Výkonné charakteristiky

U ventilů bronzového glóbu umožňuje vysoká odolnost proti korozi hliníkového bronzu odolávat erozi z různých korozivních médií, což je vhodné pro korozivní prostředí, jako je mořská voda, solanka, slabé kyseliny a slabé alkalis, čímž se prodlužuje životnost filtru.

S vysokou mechanickou pevností může hliníkový bronzový materiál nést určitý tlak a nárazovou sílu, stabilně pracovat na vysokotlakém nebo vysokorychlostním potrubním systémech bez snadné deformace nebo poškození. Těsnicí povrchy disku a sedadla jsou přesně obrobeny pro těsné přizpůsobení a účinně zabraňují úniku středního střediska.

Ruční kolo se snadno ovládá, což umožňuje bez námahy otevírání a uzavření ventilu. Nakonec to může být vybaveno hnacími zařízeními, jako jsou ozubená kola Worm, pneumatika a elektrika podle potřeby k dosažení dálkového ovládání a automatizovaného provozu.
