Kované ocelové měchy globe ventil‌ ‌

Čekácí ventil padělaná ocelová válce globe ventil‌ má vysoce kvalitní a odolné odolné kovové měchy, které trvají dlouho. Vylučuje běžné problémy stárnutí a úniku těsnění, snižuje náklady na údržbu a prostoje a poskytuje vašim inženýrům čistší a bezpečnější pracovní prostředí.

Odeslat dotaz

Popis výrobku

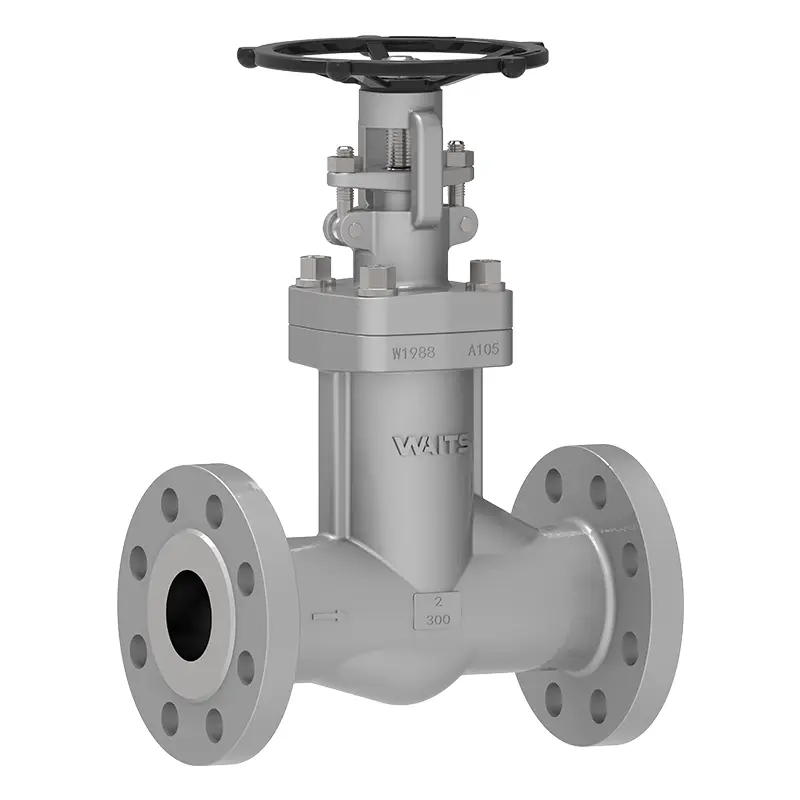

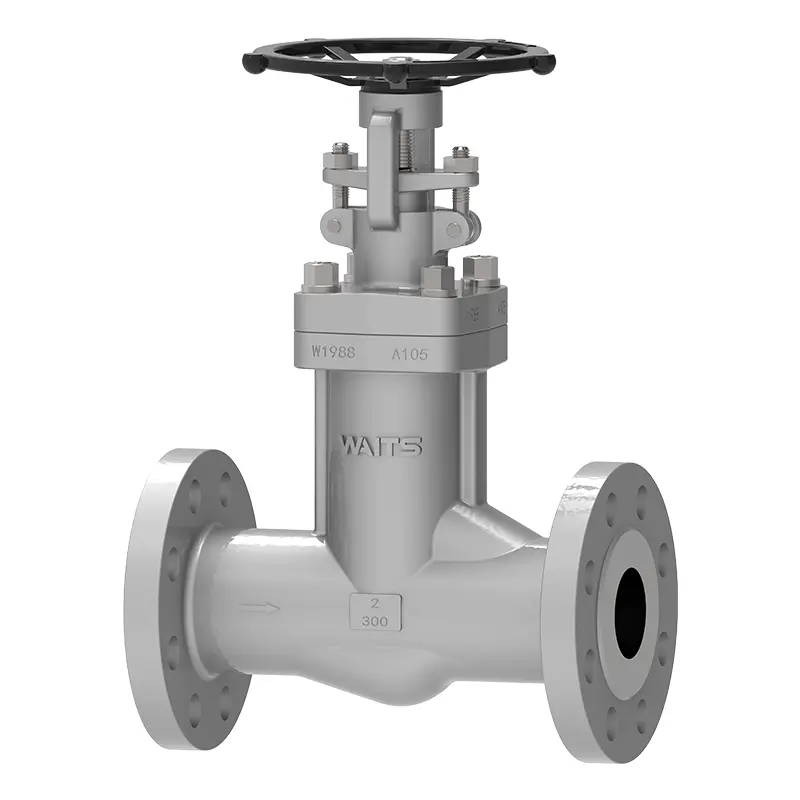

Čekácí ventil kovaný ocelový Bellows Globe Valve‌ má odolnou strukturu měchy uvnitř. Spodní část měchy z nerezové oceli je přivařena ke stonku ventilu, aby se zabránilo korodováním tekutiny procesních tekutin. Druhý konec je umístěn mezi tělem ventilu a kapotou za vzniku statického těsnění.

Používá konstrukci dvojité těsnění, ai když se měchy selže, může balení stonků ventilu stále zabránit úniku. Měchy jsou přivařeny ke stonku ventilu pro stabilní výkon a vyhýbají se vibracím způsobeným pohybem jádra ventilu.

Implementační standardy komované ocelové zvonky Globe Valve‌ ‌
Návrhové standardy	API602 DIN3356
Standardy připojení	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Spojení	RF, RTJ
Přijetí testu	Fire 598 EN12266
Délka struktury	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	API607, API6FA
Standard nízkého úniku	API 622
Návrh proti korozi	NACE MR 0175

Aplikační kovaná ocelářská kulečníková ventil‌ ‌
Velikost	DN15 ~ DN50 （NPS½ "~ 12"）
Rozsah tlaku	Třída150 ～ Třída 600, PN20 ～ PN100
Teplotní rozsah	-40 ℃～+350 ℃
Aplikace	Systém parní elektrárny tepelné elektrárny, uhlovodíky, kyseliny a alkalické média a vysokotlaké vodík, sterilní tekutiny, odolné vůči korozivním plynům atd.
Režim pohonu	Ruční, elektrická, pneumatická
Kryt těla/ventilu ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Jádro ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Těsnění	Z nerezové oceli, slitiny s vysokou teplotou, ocel z slitiny
Stonek ventilu	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Tyč	Komprimované balení, balení z azbestu, flexibilní grafitové balení,

Aplikace:

Kované ocelové měky Globe Globe Valve‌ je vhodné pro potrubí předávající média, jako je pára, hořlavá a výbušná média, tepelný olej, vysoce čistotní tekutiny, toxické látky atd.

Kovové měchy jsou klíčovými komponenty v mnoha aplikacích snímání, utěsnění, manipulace s tekutinou a ovládáním. Různé výrobní metody a materiálové vlastnosti mají významný dopad na jejich spolehlivost, pokud jde o cestovní, tlakové charakteristiky, rychlost pružiny a odezvu teploty.

Vezměte prosím na vědomí rozdíl mezi bezproblémovými a švy.

V závislosti na požadavcích na projekt může být v mnoha případech vytvořené měchy vyrobené z podélných trubek s náplními švy nejefektivnější řešení, jako jsou měchy z nerezové oceli s jednoduchou kompenzací. Kromě nižších standardních odchylek v tloušťce průměru a stěny se také sníží možnost mikroúcty a kontaminace kolem svarového švu (např. Ve vakuových aplikacích).

Forged Steel Bellows Globe Valve
