Hledáte pneumatický přírubový kovový sedící ventil motýlů? Tak proč si nevybrat čekání! Jsme velký výrobce ventilů s globálním centrálem ve Wenzhou v Číně, integrace designu, výroby a prodeje a schopným vám poskytnout komplexní služby a odbornou podporu. Tento ventil lze použít v různých průmyslových odvětvích, včetně, ale nejen na ocel, elektřinu, ropu, drenážní inženýrství atd.

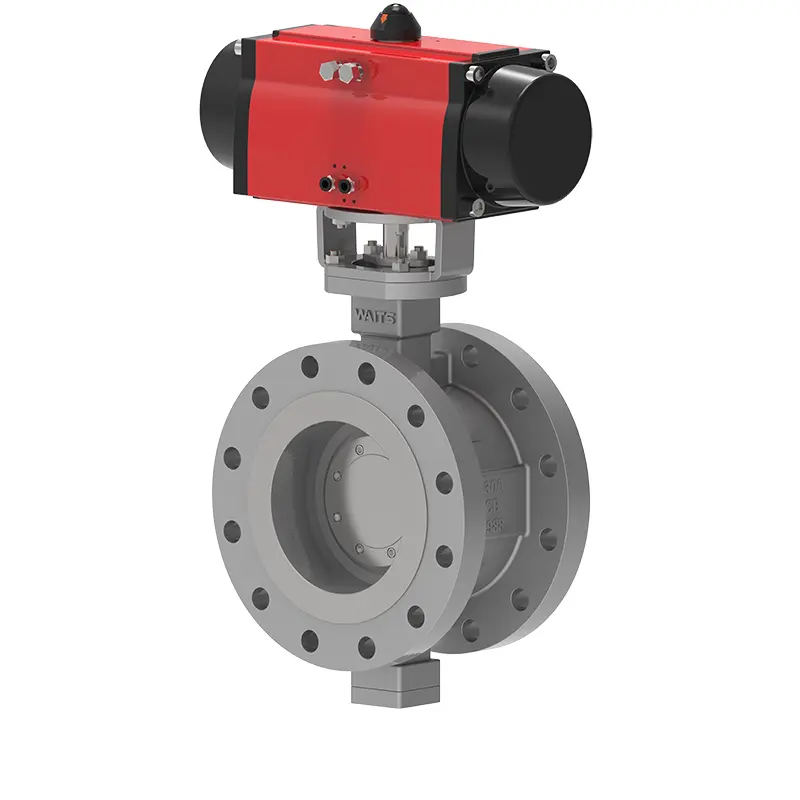

Pneumatický přírubový kovový motýlí ventil je ventil, který je velmi sofistikovaný od výběru surovin po návrh a výrobu. Je to energeticky úsporný ventil s relativně dlouhou životností. Ventil se skládá z hlavních složek, jako je tělo ventilu, motýlí deska, těsnicí kroužek, přenosový mechanismus atd. Přijímá dvourozměrné nebo trojrozměrné excentrické návrh principu a aplikuje novou technologii zpracování, jako je elastické těsnění nebo tvrdé a měkké vícevrstvé těsnění.
Pokud jde o výkon, má tento motýlový ventil malý provozní točivý moment, odolnost proti korozi, vysokou odolnost proti teplotě, odolnost proti opotřebení, přizpůsobivost různých typů médií, celkově spolehlivá výkonnost, efektivnější a pohodlnější.
Implementační standardy
Návrhové standardy | API 609, AWWA C504 , AIN 593 |
Normy příruby | ASME B 16.5, ASME B16.47, in |
Metody připojení | Rf, |
Testování a přijetí | API 598 、 EN 12266-1, ISO 5208 |
Strukturální délka | API 609, SME B16.10 , a 558, ISO 5752 |
Hladiny tlaku a teploty | ASME B16.34 、 |
Normy s nízkým únikem | ISO 15848-1, API 622 |
Návrh proti korozi | NACE MR 0103 ,NACE MR 0175 |
Aplikace
Velikost | NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000 |
Rozsah tlaku | CL150 ~ CL1500 PN6 ~ PN250 |
Teplotní rozsah | ; -196 ° C ~ +600 ° C. |
Rozsah aplikací | Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd. |
Režim pohonu | Turbína, pneumatická, elektrická |
Tělo ventilu | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ... |
Deska ventilu | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ... |
Sedadlo ventilu | 13CR/SS304/SS316/+GRAFITY+PTFE+STL |
Stonek ventilu | F6A, F304, F316, 17-4PH, F51, F53, monel K500 ... |
Matice ventilu | Slitina mědi |
Balení | Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ... |
Funkce výkonu
1. Pneumatický přírubový kovový motýlí ventil je relativně malý a lehký, flexibilní a úsporné práce.
2. ventil je přísně implementován v souladu s různými standardy a usiluje o spolehlivý těsnicí výkon.
3. V hlavním funkčním výkonu jsou charakteristiky toku dobré a zajišťují hlavní funkci nastavení.
4. Excentrický princip je aplikován na konstrukci a těsnicí plocha je téměř nulové opotřebení.
5. Má širokou škálu aplikací a lze jej použít v různých průmyslových odvětvích. Může se přizpůsobit potrubí různých pracovních podmínek, jako jsou různé teploty, známky a koroze. Mezi hlavní média, která lze použít, patří voda, pára, olej, vzduch, plyn atd.
6. Sedadlo ventilu a ventilové sedadlo ventilu spojují části a vrstva těsnicího povrchu je vyrobena z povrchového tepelně rezistentního a materiálu slitiny odolné vůči korozi.
7. Pokud jde o třícecentrický princip ve ventilu, středová čára hřídele se odchyluje od středové linie těsnicího povrchu, středová čára hřídele se mírně odchyluje od středové linie potrubí a středová čára těsnicího povrchu ventilu (šikmý kužel) tvoří úhel potrubí.
8. Na desce ventilu je upevněno více vrstev těsnicích kroužků, které jsou tolerantní vůči vysokým teplotám a při otevírání a zavírání nemají tření. Po zavření, se zvyšováním točivého momentu přenosového mechanismu se těsnění kompenzuje. Aplikace měkkých a tvrdých laminovaných kovových listů může také zajistit, aby těsnění ventilu nebylo ovlivněno změnami teploty a životního prostředí.
