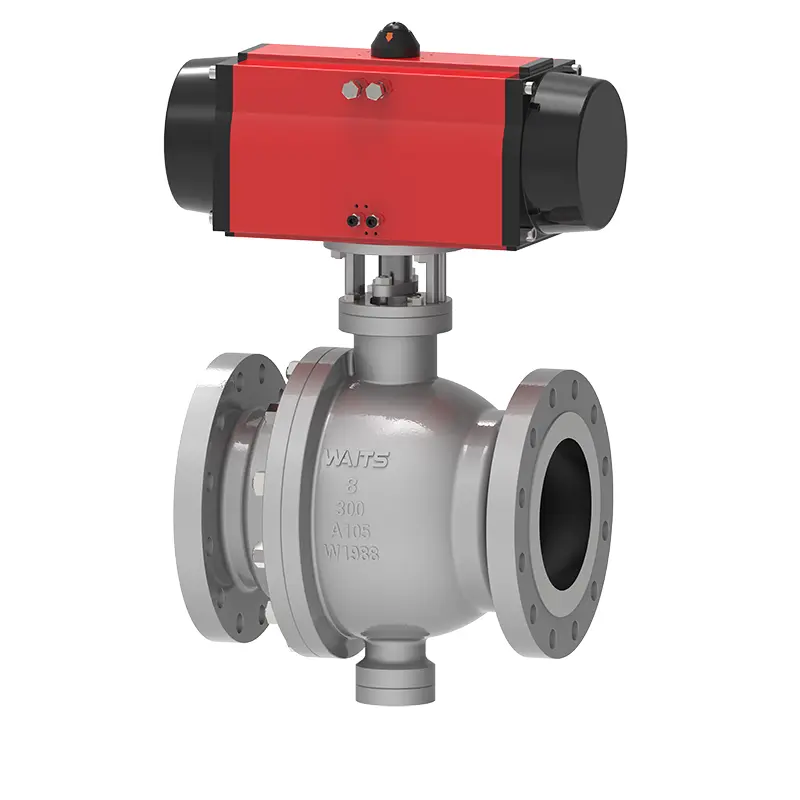

Pneumatický kuličkový ventil

Waits je výrobce pneumatických valenic kuličkového ventilu s globálním centrem v Číně. Můžeme poskytnout zákazníkům na světovém trhu stabilní nabídky a konkurenceschopné ceny. Bohaté průmyslové zkušenosti a profesionální tým nám pomáhají dále zlepšovat kvalitu produktu a související úroveň služeb. Při výrobě lze použít různé výrobní standardy, jako je API6D/ISO17292/BS5351 atd.

Odeslat dotaz

Popis výrobku

Pneumatický obrubní ventil je ocelový kuličkový ventil, tělo ventilu je kované vysoce kvalitními materiály, míč je nainstalován a střední příruba a krk jsou spojeny šrouby. Upstream a po proudu od sedadla ventilu jsou efekty s jedním pístem s funkcí DBB. Současně má těsnění mezi sedadlem ventilu a míčem tři struktury: tradiční struktura měkkého těsnění, struktura těsnění trojúhelníku a struktura pevného těsnění.

Implementační standardy

Návrhové standardy	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Normy příruby	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metody připojení	Rf ， rtj, bw
Testování a přijetí	API598, 6D API, BS12569;
Strukturální délka	ASME B16.10, BS 558, BS12982, ISO 5752;
Hladiny tlaku a teploty	ASME B16.34 、
Požadavky na ochranu proti požáru	API6FA API607
Normy s nízkým únikem	ISO 15848-1, API 622
Návrh proti korozi	NACE MR 0103 ，NACE MR 0175

Aplikace

Velikost	NPS 1 ”~ 60” DN25 ~ DN1500
Rozsah tlaku	Třída150 ~ 2500 PN10-PN420
Teplotní rozsah	； -196 ℃ ~ +260 ℃
Rozsah aplikací	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, jídlo, lék, textil, elektřina, stavbu lodí, metalurgie, energetický systém atd.
Režim pohonu	Turbína, pneumatická, elektrická
Tělo ventilu	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlitky ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Míč	Sféra ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Podpůrný kroužek sedadla ventilu	Prsten podpory sedadla ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Vložení sedadla ventilu	PTFE, RPTFE, NYLON, DEVLON, PEEK
Stonek ventilu	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

Funkce výkonu

1. Stonek ventilu je navržen s ohledem na možnou nesprávnou operaci, takže konstrukce, která může zabránit, aby se stonek ventilu vyskočil z tělesa ventilu.

2. pneumatické kuličkové ventil Trunnion má palebné a antistatická zařízení, která je ve zvláštních situacích stabilnější a bezpečnější.

3. Vstřikovací porty pro nouzové těsnění je poskytováno na těsnicích bodech sedadla ventilu a ventilu. Za normálních podmínek utěsnění se na mazivo spoléhá těsnění, ale jakmile je poškozen těsnicí plochou a úniky, může být pro opravit nouzovou opravu injikováno tuvenicí. Každý vstřikovací port mastnoty je vybaven vstřikovacím ventilem mastnoty a předem zabudovaným kontrolním ventilem.

4. Ve spodní části tělesa ventilu je nainstalován odtokový ventil pro výfuk a drenáž dutiny ventilu; V horní části těla ventilu je nainstalován výfukový ventil pro online výfuk a čištění dutiny ventilu. Vypouštěcí ventil a výfukový ventil mohou být izolační ventily nebo speciální vypouštěcí klouby.

5. Produkt je vybaven spojovací deskou tak, aby odpovídala různým pohonovým zařízením.

6. Koncový materiál ventilu může být upraven podle konkrétního stupně materiálu potrubí uživatele. Pokud se jedná o ventil s rukávy na obou koncích, délka rukávu může zajistit, aby operace svařování na místě neovlivnila těsnicí materiál.

7. Přímý pohřbený design je přijat. Pro tento druh přímého pohřbeného ventilu musí být stonek ventilu prodloužen podle projektu, aby se usnadnil provoz půdy, a rozprostírá se od potrubí k zemi pro odpovídající náplň tuků, vypouštění odpadních vod a odvětrávání. Výška přímého pohřbeného ventilu poskytuje zákazník.

Pneumatic Trunnion Ball Valve
